Звуковой модуль датчика/модуль обнаружения Голос свисток голос модуль коммутатора выход высокого и низкого DIY

Описание

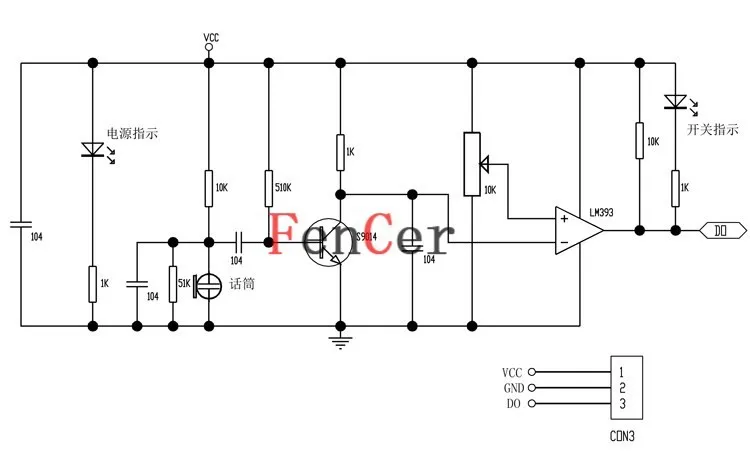

Схема

Продукт Особенности:

1 может обнаружить окружающийИнтенсивность звука,СделатьПрименение Примечание: этот сенсор может определить наличие или отсутствие звука (на основе принципа вибрации) не распознает Размер звука или звук конкретной частоты

2 Регулируемая чувствительность (показано в синем цифровом Потенциометр регулировки)

3 рабочее напряжение 3.3 В-5 В

5 Выходная форма цифрового переключения выхода s (0 и 1Высокие и низкие)

6 с фиксированной Болтовой отверстием для легкой установки

Размер платы печатной платы: 3. 2См * 1.7 см

Два модуля инструкции проводки

1 VCC внешняя 3.3 В-5 В напряжение (может быть непосредственно подключено к 5 В и 3.3 В MCU MCU)

2 ЗЕМЛЯ внешний

3 выхода небольших выходных интерфейсов коммутатора (0 и 1)

Три инструкции

1ЗвукМодуль на окружающую средуИнтенсивность звукаНаиболее чувствительный и обычно используется для обнаружения окруженияИнтенсивность звука.

2 модулейИнтенсивность окружающего звука не являетсяКогда установлен порог, выход, высокий, когда внешняя средаИнтенсивность звукаПревышает пороговый порог, модуль выходящий низкий;

3 небольшие тарелки с цифровым выходом могут быть непосредственно подключены к микроконтроллеру через микроконтроллер для обнаружения высоких и низких, тем самым определяя средыЗвук;

4 небольшие тарелки цифровые выходы могут непосредственно выводить наш релейный модуль, который может состоять изГолосКоммутатор;
