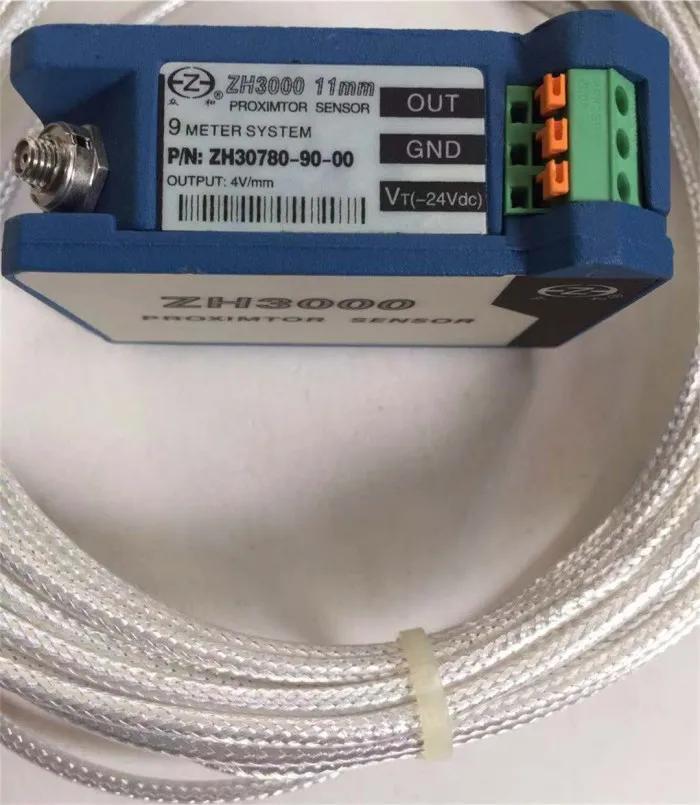

Датчики snbsp; и snbsp; ZH3000 (DWQZ)/HZW-Z-7A/TM0180 Электрические Вихревые датчики вибрации оси (Смещение оси) сочетаются с фронтерами, зондами и удлинителями.Бесконтактный инструмент для измерения линеаризации с длительным сроком службыОн обладает хорошей надежностью, широким диапазоном измерения, высокой чувствительностью, высоким разрешением, быстрой скоростью отклика и защитой от помех.Сила помех сильна, и она не влияет на нефть и другие средства. Поэтому в больших вращающихся машинахШироко используются измерения состояния линии и диагностика неисправностей.Основное Обнаружение большого вращающегося ротора оборудования относительно изменения положения плитки вала или радиальной вибрации вала. Особенно подходит для турбин, вентиляторов, компрессоров, моторов и другого вращающегося оборудования.
Серия Датчиков DWQZ-это ранний продукт со стабильной производительностью и широким спектром применения.
Оригинальные взрывозащищенные датчики DWQZi серии используются в сочетании с решетками безопасности и могут быть применены к легковоспламеняющимся и взрывоопасным веществам.Взрывоопасных и других опасных мест. Взрывозащищенный логотип продукта: Exia II CT2 до T5, взрывозащищенный номер сертификата:GYB06901.
Датчики серии ZH3000 унаследует много преимуществ общественных и первых продуктов, и DWQZ серииПеречисленные продукты являются такими же продвинутыми, как и они взаимозаменяемы с их компонентами. То есть одно и то же правило моделиДетали сетки могут соответствовать точности измерения без перекалибровки. Установка принимает улучшенную высотуПлотность DIN трек изоляции крепление, в два раза больше места, чем винт крепления, в то время как мыОбеспечивает изоляционное основание с винтовым креплением, которое соответствует ранней позиции установки продукта для установки и обслуживанияБолее удобный и быстрый.
Технические параметры:
& Nbsp; ZH3000/DWQZ серия вибрирующий ток оси/расширительный дифференциальный датчикОписание технических параметров
| Сенсор модель | φ8mm | φ11mm | φ25mm | |
| Диаметр зонда (мм) | 8 | 11 | 25 | |
| Статический линейный диапазон (мм) | 2 | 4 | 12 | |
| Статическая чувствительность (В/мм) s 1.0% | 8 | 4 | 0,8 | |
| Средняя зазор (мм) 5% в диапазоне измерений | 1,2 | 2,2 | 7 | |
| Диапазон измерения среднего напряжения (в) ± 5% | -12 | -12 | -8 | |
| Минимальный диаметр объекта испытания (мм) | 15 | 33 | 67 | |
| Амплитудно-частотная характеристика | От 0 до 10 кГц (-3 дБ) | От 0 до 8 кГц (-3 дБ) | От 0 до 2,7 кГц (-3 дБ) | |
| Линейная ошибка | Стандартный 5 м Системы | Менее ±0. 025 мм | Менее 1 мм | Менее ±0. 31 мм |
| Стандартный 9 м системные | Менее ±0. 038 мм | Менее ±0. 15 мм | ||
Напряжение питания:-24DCV + 5% или 24DCV + 5%. Выходной сигнал: от-18 DCV до-2 DCV или 4-20mA. Размер передней части: 75 Вт 55 ч 71 м Режим установки переднего устройства: 35-мм установка направляющей Температура подогревателя: Рабочая температура: от-40℃ до + 80℃ Температура хранения: от-50 ℃ до + 100 ℃ Влажность: 100% без конденсации |
