Описание
Полностью автоматическая SMT рабочего стола ZB3245TS 2 головки палочки и место машина с визуальной системой
Модель: ZB3245TS
| Системы | Детали | Содержание |
| Монтажный Системы | Монтажную головку номер | 2 шт. |
| Точность монтажа | 0,025 мм | |
| Угол установки | 0 ~ 360 ° | |
| Теоретические скорости | 6500 pcs/час | |
| Нормальное крепление | 5000 pcs/час | |
| Визуальный крепления | 3500 pcs/час | |
| Тип сопла | Juki сопла серии | |
| Элементы для крепления | RC (0402, 0603, 0805, 1206 и т. Д.) | |
| Светодиодный светильник (0603,0805, 3014,5050 и т. д.) | ||
| Чип (SOT, SOP, QFN, BGA и т. Д.) | ||
| Подложка | Подложка минимального размера | 10 × 10 мм |
| Максимальный размер подложки (без лотка) | 320 × 450 мм | |
| Максимальный размер подложки (с лотком) | 320 × 220 мм | |
| Толщина подложки | ≤2mm | |
| Подложка warp позволяет соотношение цена/качество | <1 мм | |
| Подающее устройство | 8 мм | Детские носки 20 предметов |
| 12 мм | 4 предмета в комплекте | |
| 16 мм | 2 штуки | |
| 24 мм | 1 шт. | |
| Предлога IC уровня материала | 10 шт. | |
| Postposition IC лоток | 1 шт. | |
| Трубчатый материалы фидер | Zhengbang выделенный пять трубчатых материалов Фидер один (опционально) | |
| Ось X, Y, Z | X, ось Y Диапазон перемещения | 430*530 мм |
| Перемещение по оси Z Диапазон перемещения | 10 мм | |
| Перемещение по оси Z Угол поворота | 0 ~ 360 ° | |

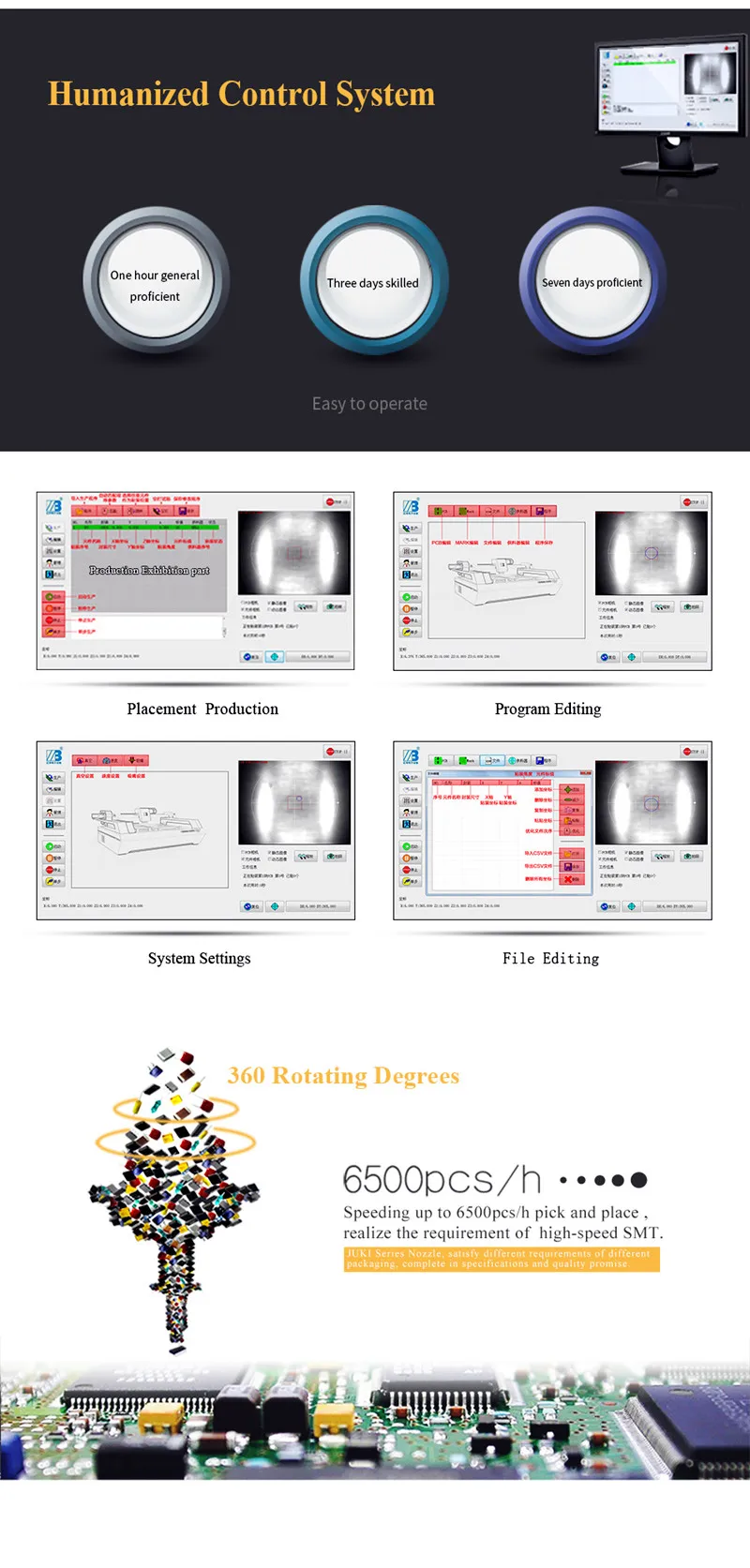

| Визуальная система | Независимые исследования и разработки | |
| Визуальный Системы | Визуальный камера | CCD камера высокой четкости |
| Визуальный Кол-во | 2 (детали камеры, камеры PCB) | |
| Способность идентификации | MAX.20 * 20 мм | |
| Управление Системы | ПК системы | Microsoft WIN7 |
| Операционное программное обеспечение | Независимые исследования и разработки | |
| Совместимый формат файла | Файл формата CSV, TXT. | |
| Режим программирования | Поддержка онлайн и в автономном режиме | |
| Давление | 0,4 МПа (встроенный насос) | |
| Основной параметр | Vacuity градусов | Минус 92KPA |
| Мощность | 150 W | |
| Мощность питания | AC220V 50 Гц | |
| Главный двигатель размер контура | Д 830 * Ш 730 * в 375 мм | |
| Материалы Фидер Размер контура | L 235 * W 700 * H 245 мм | |
| Вес нетто | 56 кг | |
| Вес брутто | 85 кг | |
| Контурный посылка Размер | 1190*850*560 мм |
Характеристики
- Бренд
- LY
