Замена SIM800L Mini A6 GA6-B GPRS комплект GSM беспроводной модуль расширения плата четырехдиапазонная антенна протестирована во всем мире магазин для Arduino

Разница между GA6 и GA6-B:

Изменений оборудования:

1. Предыдущая версия Pwr должна быть поднята и включена.

2. Синий индикатор подключен к TXD. Теперь он подключен к контакту NetLight сетевого индикатора.

3. Размер без изменений, мини-плата совместима со старым GA6 V2.0

На изменения прошивки:

Оригинальная прозрачная команда настройки передачи отменяет ---> AT + kcdatode контролирует, успешно ли сервер подключения входит в прозрачный режим передачи.

Заменить на: AT + CIPMODE контролирует, успешно ли сервер подключения входит в прозрачный режим передачи

Для других мелких изменений см. GA6-B в наборе команд V3.03

------------------- Введение в GA6-B -------------------

GA6-B модуль:

U GA6-B размер 22,8 мм x 16,8 мм x 2,2 мм;

Нормальная рабочая температура:-30 °C ~ + 80 °C,

U Ограниченная Рабочая температура:-40 °C ~-30 °C и + 80 °C ~ + 85 °C *

U рабочее напряжение 3,5-4,2 в;

U напряжение загрузки> 3,5 В;

Потребление тока в режиме uSLEEP составляет 0,9ма;

U четырехдиапазонный: GSM850, EGSM 900 и DCS 1800, PCS1900 может автоматически поиск четырех диапазонов частот. L соответствует стандарту GSM этап 2/2 + l GPRS Class 10;

Чувствительность u <-107;

U поддерживает голосовые звонки;

U Поддержка SMS;

U поддержка мобильных устройств и Unicom 2G, а также глобальной сети GSM

Характеристики данных uGPRS, скорость передачи данных, загрузка 85,6 кбит/с, загрузка 42,8 кбит/с;

U поддерживает функцию мультиплексирования последовательного порта в соответствии с GSM 07,10

U поддерживает 2 последовательных порта s, один последовательный порт загрузки и один в командном порту;

Команда uAT поддерживает стандартные интерфейсы команды AT и TCP/IP;

U поддерживает цифровое аудио и аналоговое аудио, поддерживает голосовое кодирование HR, FR, EFR, AMR;

U поддержка FCC, CE сертификация;

USMT 42PIN посылка;

--------------- Преимущества GA6-B модуля -------------

Широкий охват: GPRS имеет хорошее покрытие в 34 провинции, и это популярный стандарт связи 2G. В основном, где мобильный телефон может сделать звонок, вы можете получить доступ к Интернету через GPRS по беспроводной сети;

Всегда онлайн: до тех пор, пока приложение GPRS будет активировано, оно будет оставаться в сети, аналогично беспроводному сетевому Сервису.

Оплата по тому: хотя сервис GPRS остается онлайн, вам не придется беспокоиться о стоимости; это только в том случае, когда происходит движение.

Высокоскоростная передача: в настоящее время, GPRS может поддерживать пиковую скорость передачи 85,6 кбит/с, и основная пиковая передача может достигать более 100 кбит/с.

Дешевая Цена: только половина цены модуля серии SIM. Значительно снижены

Порог входа для устройств IoT;

С его небольшим размером, низким энергопотреблением и широким диапазоном рабочей температуры, GA6 является идеальным решением для M2M применений для автомобильных, промышленных и PDA, личное следящее устройство, обнаружение окружающей среды, беспроводные POS, умный замер и другие M2M приложения. Для того чтобы обеспечить

GSM/GPRS SMS, передача данных и голосовые услуги.

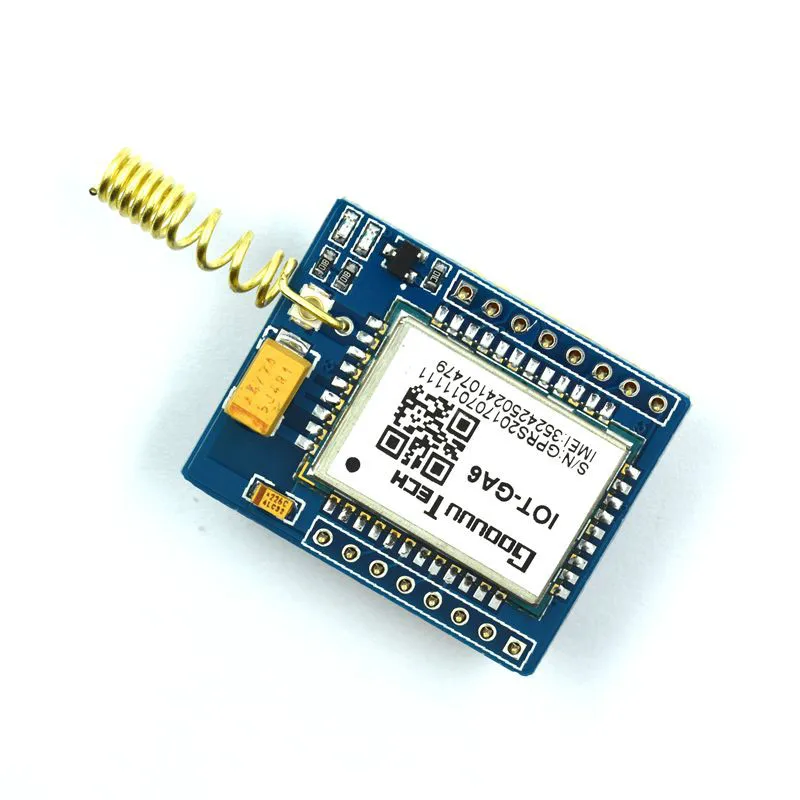

Goouuu GSM GA6-B мини-модуль

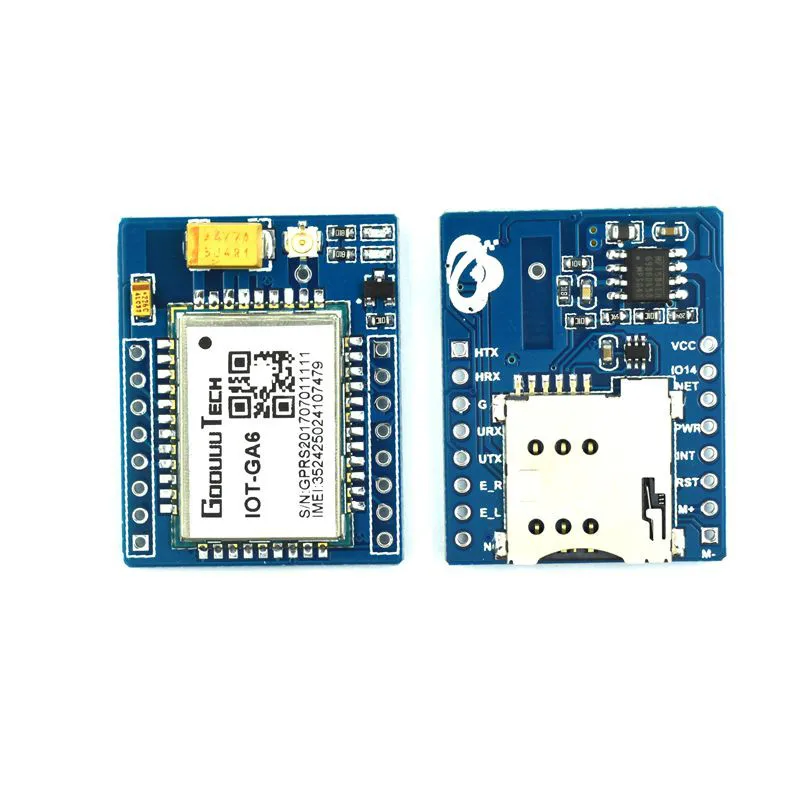

Ниже приводится готовая продукция после сварки (по умолчанию штыревая антенна не сварена)

Мини-модуль расширения, штыревая панель раскладка клавиатуры

Схема подключения модуля и usb к ttl (или микроконтроллеру)
