Законченный EH-6922 PRT09A ламповый буферный предусилитель база на музыкальной верности X10-D

Описание

Введение:

Высококлассная версия PRT09A ламповый буферный предусилитель база на Великобритании музыкальная верность X10-D дизайн основной схемы.

Musical Fidelity X10-D-это ламповый буфер. В ранней конструкции он в основном был использован для устранения "цифрового вкуса", произведенного CD. Основной целью было приблизиться к LP. Он был популярен уже несколько лет, есть также много игроков, которые дают ему новый звание «поросенок».

В последние годы, с ростом цифровых документов, цифровое вещание и битрейт DAC широко используются, и «цифровой аромат», который исчезла, снова появлялась. оригинальный X10-D музыкальной верности был разработан раньше, его основная буферная схема действительно отличная, его система питания очень плоха с точки зрения аудиофилов. Но с коммерческой точки зрения, это достойно похвалы. Он использует набор 12 в 10 Вт силовых трансформаторов, питание и выпрямление +/-32VDC для подачи питания к трубке, при этом делая одиночное выпрямление к трубной нити серии питания, очень просто.

В ответ на это, PRT09A сильно модифицируется под предусилителем основной цепи X10-D в его блоке питания. PRT09A использует более качественный параллельный источник питания класса А и повышает напряжение до +-/36VDC. Регулируемый источник питания параллельного класса А имеет сверхнизкое внутреннее сопротивление, низкую пульсацию и отличную производительность прослушивания.

Баланс очень важен, потому что он применяется к передней части;

В блоке питания мы используем регулятор напряжения LT1085 для подачи питания на две трубки соответственно, чтобы избежать сбоя из-за различного внутреннего сопротивления нити при использовании источника питания серии. С другой стороны, LT1085 можно регулировать и регулировать, и напряжение нити можно регулировать. До тех пор, пока блок питания "AC" может идти в ногу, у игроков есть множество совместимых вариантов трубки;

Конфигурации:

● Герметичный выпрямитель из гладкого стекла VISHAY

● Конденсатор основного фильтра-Nichicon KZ 1000 мкФ

● ELNA отделения конденсатор с алюминиевой крышкой

● Раздел питания использует Toshiba A970-C2240, A1358-C3421 triode

● ERO конденсатор

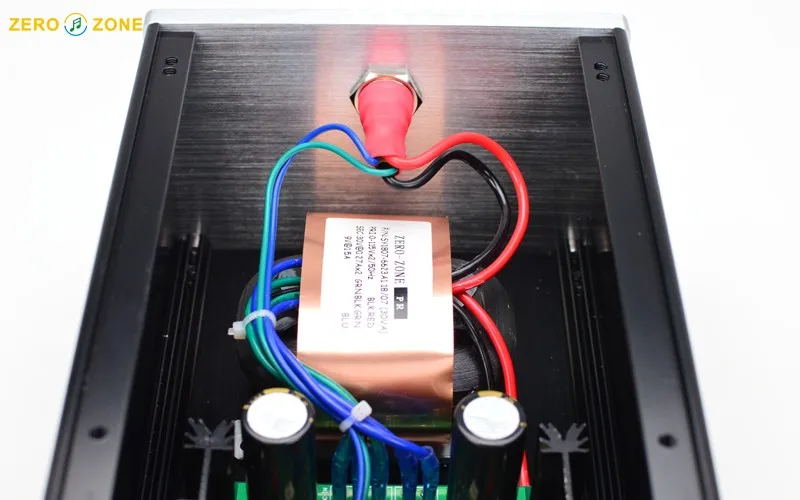

● Пользовательский 30VA r-сердечник трансформатор из чистой меди

Размер: 145 мм * 90 мм * 311 мм

Вес: около 3,5 кг

Входное напряжение: 115 В или 230 В переменного тока

Трубка Торговая марка: Шугуан поводок

Посылка включает в себя:
