Wiegand WG26/34 Wiegand преобразование, WG в 485, 485 в WG, Wiegand в 485, 485 в Wiegand

485Wigan двунаправленный преобразователь

Инструкция по эксплуатации

Конвертер поддерживает Wigan модель и 485двухстороннее преобразование между сигналами, автоматическое определение направления передачи сигнала во время преобразования,

Нет необходимости для человека Подключаемый модуль интерфейса или других настроек 。 Wigan формат сигнала поддерживает standardWG26/WG34, 485 Связь parameters9600/N/8/1,

Для поддержки других личных Wigan or485Agreement, информация доступна для настройки.

Конвертер принимает высокий чип анти-интерференцемобработки, встроенный в контрольной цепи, рабочий статус оборудования автоматического обнаружения,

Автоматический сброс в чехол ненормальной работы, следите за тем, чтобы конвертер никогда не разобьется 。

Converter485parameter:

Скорость передачи данных: 9600

Тест: N

Бит данных: 8

Стоп-бит: 1

Напряжение питания: 9-15 в

Электрический ток: <30 мА

Внешние размеры: Shell70×41×23mm

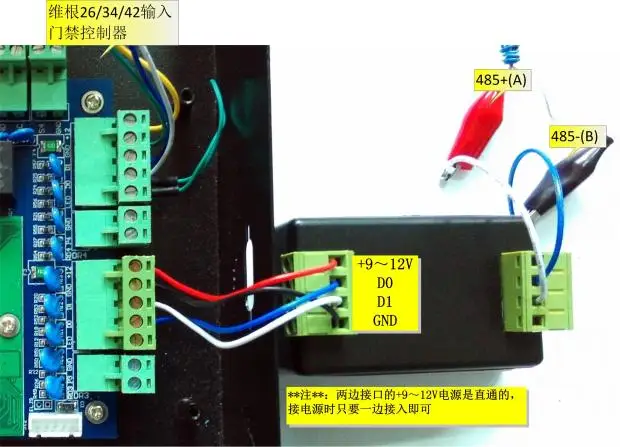

Конвертер реальные фотографии

Конвертер use9-15V/50 мА питания, Wigan вход с прямым доступом контроллер 12 В питания,

Статический рабочий ток около 20 мА, он также может быть внешне подключен. 9-12 в блок питания.

2,1) Подключите сигнальную линию конвертера/B (485 +/485-) и 485 выходное устройство (as232/транскодер) 。

2,2) Подключите интерфейс Wigan конвертера 0/D1/gndи соответствующее устройство ввода Wigan 。

2,3) Adopt485устройство send3Byte сигнала 。

2,4) Wigan выходной порт преобразователя выходов Wigan26 сигнала 。

3,1) Подключите конвертер D0/D1/gndи соответствующее устройство вывода сигнала Wigan (считыватель asICCard) сигнальную линию 。

3,2) Подключите конвертер/B (485 +/485-) сигнальную линию 。

3,3) Отправка сигнала Wigan через устройство вывода Wigan.

3,4) Переходники конвертера 485соответствующие порту output485sign。

Красный в конвертере, зеленый, синий common3Lamp индикатор

Красный светильник: нормальная работа, положение в готовности.

Зеленый светильник flash: yes485сигнал входит;

Синий светильник-вспышка: сигнал yeswg;
