Описание

Руководство продукта:
HC008 контроллер подходит для UCS1903 (TM1804, TM1809, и т. д.) Выходные данные прямой привод светодиодный приложений, может быть широко используется в световой короб реклама, наборы для сцены, предметы интерьера и т. д.; с легкой проводкой, простой в использовании и так далее; с функцией хранения памяти; пульт дистанционного управления RF для выбора режима, Регулировка яркости, регулировка скорости и другие динамические изменения освещения. В то же время может быть подключен к нескольким контроллерам для синхронного управления, и постоянно расширяется выходной канал для достижения большего затемнения или различных изменений программы.

Параметры производительности:
Рабочая температура:-20-60
Напряжение питания: DC5V, 12 V ~ 24 V опционально (укажите нужное напряжение) (WS2811 5 V ~ 24 универсальный)
Рабочий ток:
Контроллер Размер: L122 × W71 × H24mm
Размер дистанционного управления: L90 × W36 × H15mm
Упаковка-коробка размером: L135 × W80 × H55mm
Вес нетто: 190 г
Вес нетто: 226 г
Режим эффект: 133 видов
Максимальные контрольные точки: низкая скорость: 1024 точек; Высокая скорость: 2048 точек
Может управлять IC МОДЕЛИ: TM1803, TM1804, TM1809, UCS1903 и т. д., (укажите модель при заказе)

Инструкция по применению:

Подключите световую панель и подключите шнур питания. Перед включением убедитесь, что между кабелями нет короткого замыкания. После включения Включите, сделайте следующие настройки.

Нажмите кнопку «Вкл/Выкл», чтобы выключить питание (меню не может быть установлено в выключенном состоянии).

Нажмите «вверх» и «вниз» одновременно, чтобы нажать кнопку «режим/скорость», чтобы войти в меню настройки экрана.

Первый экран-"S-HI" или "S-LO" для контроллера "высокая скорость, низкая скорость настройки". Нажмите «вверх» и «вниз», чтобы выбрать (IC на световом баре является режимом высокой скорости выберите «S-HI», режим низкой скорости выберите «S-LO»), заводской по умолчанию является скоростным режимом.

Нажмите «Mode/speed», чтобы войти во второй экран «Настройка контрольной точки». В это время, цифровой дисплей показывает 4 цифры как количество точек управления, и количество точек управления увеличивается и уменьшается на "вверх" и "вниз" можно быстро отрегулировать), заводской по умолчанию 50.

После настройки нажмите «Вкл/Выкл», чтобы «сохранить» и выйти.

На панели контроллера есть 4 клавиши. Основные функции таковы:

ВКЛ/ВЫКЛ: вкл/выкл.

Режим/скорость: Регулировка режима/функция регулировки скорости переключателя (цифровой трубчатый первый дисплей H для регулировки режима, дисплей S для регулировки скорости)

Вверх: режим +/Скорость +, когда функция регулировки режима для режима ключа, в функции регулировки скорости для ключа для ускорения.

Вниз: режим-/скорость-, когда в режиме функция регулировки для режима минус, в функции регулировки скорости, когда ключ для замедления.

Примечание: Когда контроллер работает, красный индикатор загорится, и зеленый индикатор будет мигать каждый раз, когда клавиша нажимается.

Используя Радиочастотное управление, дистанционное управление в общей сложности четырьмя клавишами, ключевые функции следующие:

A: Регулировка режима/переключатель функции регулировки скорости (первые светодиодный дисплеи H для регулировки модели, показывает S для регулировки скорости.)

B: режим +/Скорость + кнопка. Когда в режиме функция регулятора, это для режима +. Когда в функции регулятора скорости, это для скорости +.

C: кнопка Mode-/speed-. Когда в режиме функция регулятора, это для режима-. Когда в функции регулятора скорости, это для скорости-.

D: кнопка включения/выключения: она может открыть или закрыть выход.

Примечание: после питания красный свет будет ярким. И каждый пресс, зеленый свет мигает один раз.

Подключение диаграмма:

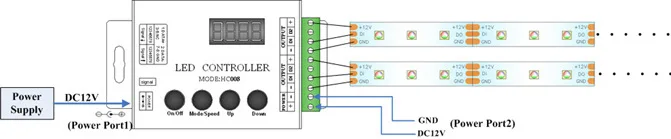

1. режим работы один контроллер

2. Много контроллеров синхронный режим работы

Синхронная система управления может быть выполнена из любого количества подключений контроллера. Каждый из подконтроллеров будет следовать первому главному контроллеру для достижения постоянного синхронного.

Последовательное соединение:

Parellel связи:
