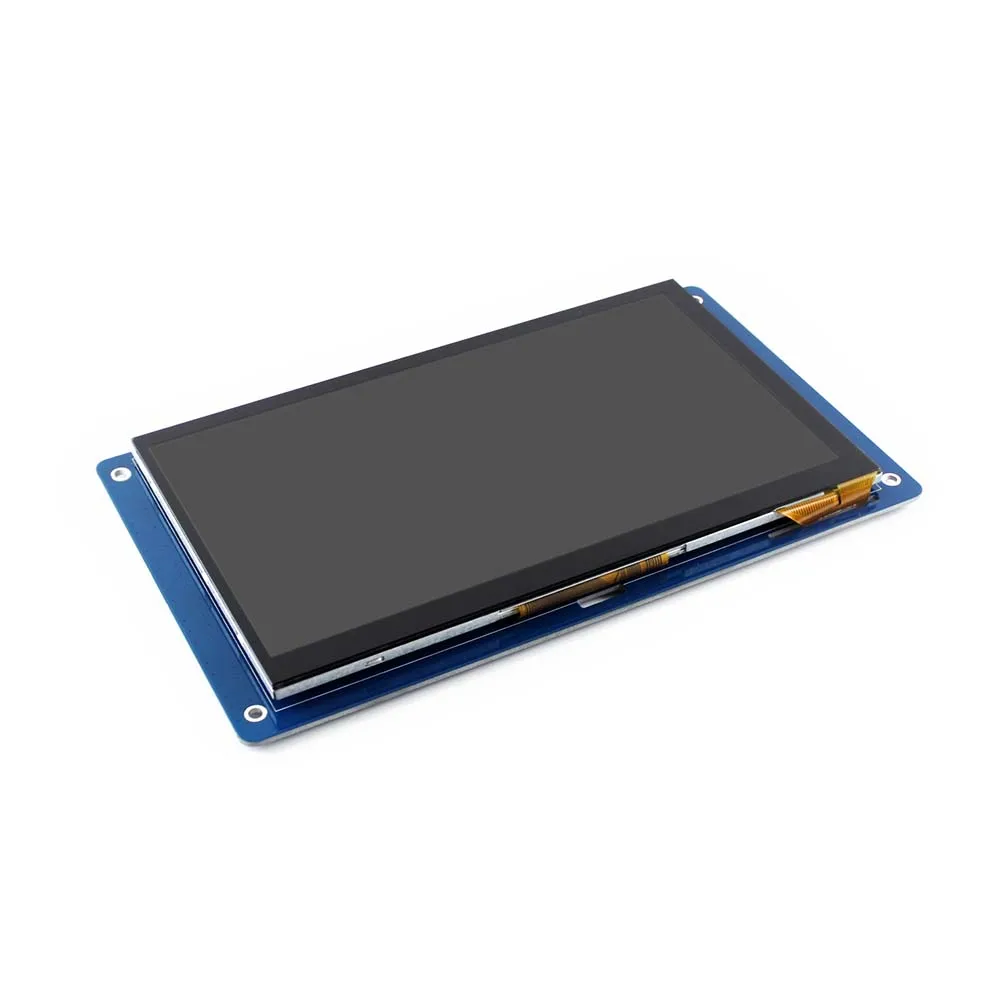

Waveshare 7 дюймов емкостный сенсорный экран ЖК-дисплей(G) 800*480 пикселей на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей 24-битного параллельного Интерфейс автономным сенсорным контроллером

Описание

Описание продукта:

7 дюймов 800*480 многоцветный графический ЖК-дисплей (тип G), с емкостным сенсорным экраном и автономным сенсорным контроллером

Основные параметры

ЖК-дисплей Тип	На тонкопленочных транзисторах на тонкоплёночных транзисторах
ЖК-дисплей Интерфейс	24-битного параллельного
Сенсорный экран Интерфейс	4 провода, емкостный сенсорный экран
Сенсорная панель управления	GT911
Подсветка	Светодиодный
Размер дисплея (мм)	154,08 (Ш) × 85,92 (В)
Шаг точки (мм)	0,0642 (Ш) × 0,1790 (В)
Соотношение сторон	8: 5
Разрешение	800*480 (пикселей)
Мощность потребления	TBD
Подсветка ток	TBD
Рабочая температура (℃)	TBD

Определение интерфейса емкостного сенсорного экрана

PIN нет.	Символ	Описание продукта:	Тип	Функция
1	CAP_INT	Прерывания	Входной сигнал	Внешний сенсорный вход управления прерывом
2	CAP_WAKE	Пробуждения	Входной сигнал	Используется для пробуждения внешнего контроллера TP
3	I2C_SDA	I2C pin-код	Вход/выход"	Чтение/запись данных IEC
4	I2C_SCL	I2C штыря часов	Входной сигнал	Управление I2C часы

Цветная (RGB) Интерфейс 1 высокой четкости

PIN нет.	Символ	Описание продукта:	Тип	Функция
1	PWM	Подсветка отрицательный	Мощность	Подсветка отрицательная, подключается к GND или PWM-контролю
2	VLED +	Подсветка положительный	Мощность	Подсветка положительный, 5 V типичная
3	GND	Заземления	Мощность	Заземления
4	VCC	Мощность питания	Мощность	Источник питания, 3,3 В
5	R0	Pin-код	Вход	Красный для передачи данных
6	R1
7	R2
8	R3
9	R4
10	R5
11	R6
12	R7
13	G0	Pin-код	Вход	Зеленый для передачи данных
14	G1
15	G2
16	G3
17	G4
18	G5
19	G6
20	G7
21	B0	Pin-код	Вход	Синий данных
22	B1
23	B2
24	B3
25	B4
26	B5
27	B6
28	B7
29	GND	Заземления	Мощность	GND
30	DCLK	ЖК-дисплей часы	Вход	ЖК-дисплей часы сигнала
31	Подставка для бу	Возможность регулирования подсветки	Вход	Как правило, подключается к VCC
32	HSYNC	Горизонтальная синхронизация	Вход	Горизонтальный синхронный входного сигнала
33	VSYNC	Вертикальная синхронизация	Вход	Вертикальный синхронный входного сигнала
34	DE	Управление выбора режима	Вход	DE = 0: режим синхронизации DE = 1: DE режим
35	NC
36	GND	Заземления	Мощность	GND
37	Х +/NC	-	-	NC для емкостного экрана
38	Ось Y/NC	-	-	NC для емкостного экрана
39	X/железо добывающей промышленности NC	-	-	NC для емкостного экрана
40	Y-образный топ +/NC	-	-	NC для емкостного экрана

Цветная (RGB) Интерфейс 2 высокой четкости

PIN нет.	Символ	Описание продукта:	Тип	Функция
1	VLED +	Мощность положительный	Мощность	Питание подсветки, подключается к источнику питания 5 В
2	VLED +
3	GND	Заземления		GND
4	VCC	Мощность положительный		Подключается к источнику питания 3,3 В
5	R0	Pin-код	Вход	Красный для передачи данных
6	R1
7	R2
8	R3
9	R4
10	R5
11	R6
12	R7
13	G0	Pin-код	Вход	Зеленый для передачи данных
14	G1
15	G2
16	G3
17	G4
18	G5
19	G6
20	G7
21	B0	Pin-код	Вход	Синий данных
22	B1
23	B2
24	B3
25	B4
26	B5
27	B6
28	B7
29	GND	Заземления	Мощность	GND
30	DCLK	ЖК-дисплей часы	Вход	ЖК-дисплей часы сигнала
31	Подставка для бу	Подсветка управления позволяют	Вход	Включение/отключение управления подсветкой
32	HSYNC	Горизонтальная синхронизация	Вход	Горизонтальная синхронизация сигнала
33	VSYNC	Вертикальная синхронизация	Вход	Вертикальная синхронизация сигнала
34	DE	Управление выбора режима	Вход	DE = 0: режим синхронизации DE = 1: DE режим
35	PWM	Подсветка регулировка яркости	Вход	ШИМ-сигнал для регулировки подсветки
36	GND	Заземления	Мощность	GND
37	Внесение изменений	I2C данных	Вход/Выход	Контактный разъем для передачи данных, считывание/запись данных
38	SCL	I2C часы	Вход	I2C штыря часов
39	RST	Сброс	Вход	Сбросить TP контроллер
40	INT	Прерывания	Выход	Внешний сенсорный прерывания

Внешний размер

Развития ресурсы

Вики:Www.waveshare.com/wiki/7inch_Capacitive_Touch_LCD_ (г)

Совместимость

Rgb-интерфейс 1 полностью совместим со следующим продуктом (ами):

7 дюймов емкостный сенсорный экран ЖК-дисплей

Rgb-интерфейс 1 частично совместим со следующим продуктом (ами) (только Дисплейные контакты):

7 дюймов резистивный сенсорный экран ЖК-дисплей

RGB интерфейс 2 не имеет FFC разъема, припаянного по умолчанию

Rgb-интерфейс 2 совместим со следующим продуктом (ами) и может быть напрямую подключен к нему:

Open746I

RGB интерфейс 2 полностью совместим со следующим продуктом (ами):

7 дюймов емкостный сенсорный экран ЖК-дисплей (D) 7 дюймов емкостный сенсорный экран ЖК-дисплей (E) 7 дюймов емкостный сенсорный экран ЖК-дисплей (F) 10,1 дюймовый емкостный сенсорный ЖК-дисплей (D)

Гид по выбору

PARTNUMBER	Сенсорная панель типа	Разрешение	ЖК-дисплей интерфейс передачи данных	Сенсорная панель управления	Для использования с
4,3 дюймовый емкостный сенсорный ЖК-дисплей	Емкостный сенсорный экран	800x480	24PIN цветная (RGB)	GT911	MCU с ЖК-дисплей контроллер
7 дюймов емкостный сенсорный экран ЖК-дисплей (C)	Емкостный сенсорный экран	800x480	16PIN	GT911	MCU без ЖК-дисплей контроллер
7 дюймов емкостный сенсорный экран ЖК-дисплей (F)	Емкостный сенсорный экран	1024x600	24PIN цветная (RGB)	GT911	MCU с ЖК-дисплей контроллер
7 дюймов емкостный сенсорный экран ЖК-дисплей (г)	Емкостный сенсорный экран	800x480	24PIN цветная (RGB)	GT911	MCU с ЖК-дисплей контроллер
