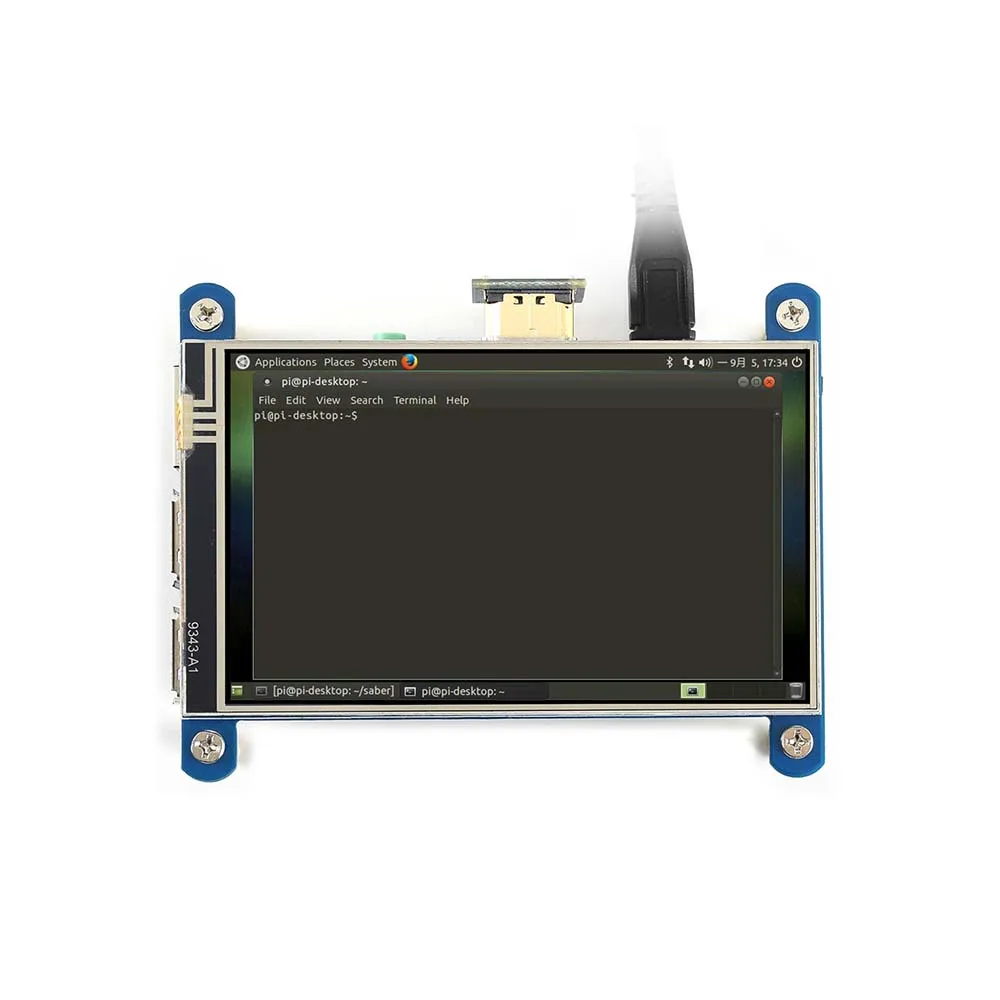

Waveshare 4 дюйма резистивный Сенсорный экран ips ЖК-дисплей(Тип H) 480x800 HDMI интерфейс предназначен для Raspberry Pi

Описание

Особенности

4 дюйма ips экран, 480x800 разрешение аппаратного Резистивный сенсорный экран управления Совместимость и прямое подключение к любой версии Raspberry Pi (за исключением модели Pi 1 B или Pi Zero, для которой требуется Кабель HDMI) Драйверы предоставлены (работает с вашим собственным Raspbian/Ubuntu/Kali/Retropie) Также работает как компьютерный монитор, в этом случае Сенсорная панель недоступна и требуется кабель HDMI Интерфейс HDMI для отображения, не требуется ввода/ОС (однако Сенсорная панель все еще нужна I/Os) 3,5 мм аудио разъем, поддерживает HDMI аудио выход Подсветку можно выключить, чтобы снизить энергопотребление

Интерфейс

PIN нет.	Символ	Описание продукта:
1, 17	3,3 V	Положительная мощность (3,3 В вход питания)
2, 4,	5 V	Положительная мощность (вход питания 5 В)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24	NC	NC
6, 9, 14, 20, 25	GND	Заземления
19	TP_SI	SPI ввод данных сенсорной панели
21	TP_SO	SPI выход данных сенсорной панели
22	TP_IRQ	Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает касание
23	TP_SCK	SPI часы сенсорной панели
26	TP_CS	Выбор сенсорной панели, низкий активный

Внешний размер

Развития ресурсы

Вики:Www.waveshare.com/wiki/4inch_HDMI_LCD_ (H)

Почему ЖК не работает с моей малиновой? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, драйвер должен быть установлен в первую очередь. См. Руководство пользователя.
Однако, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. Почему ЖК-дисплей до сих пор не работает с изображением Waveshare? Убедитесь, что аппаратное соединение правильно и подключается нормально.
Убедитесь, что изображение на tf-карте правильно сгорело.
PWR будет продолжать, и действие будет продолжать мигать, когда Raspberry Pi начнет успешно, в случае, если оба светодиода будут включаться, возможно, что изображение было сожжено неправильно или карта TF была в плохом контакте. Какой источник питания мне следует использовать? Рекомендуется использовать адаптер питания 5 В/3 А для Raspberry Pi, кроме подключения USB, В противном случае Pi может не начать, потому что usb-порт ПК может не иметь достаточно мощности.
Для Большие размеры ЖК-дисплей s, скажем, 10 дюймов Диагональ или больше, другой автономный адаптер питания также необходимо для того, чтобы обеспечить питание ЖК-дисплей.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.

Гид по выбору

Номер изделия:	Разрешение	Дисплей Интерфейс	Сенсорный экран Панель Интерфейс	Для использования с	Размер (мм)	Сенсорный экран Тип панели	Закаленное Стекло крышка	Дисплей Tech.	Звук	Популярные игровых консолей	Как вы чувствуете
2,8 дюймовый ЖК экран датчика положения (A)	320 × 240	SPI	SPI	Pi	Как Pi 3B +	Резистивный	×	На тонкопленочных транзисторах на тонкоплёночных транзисторах	×	×	★☆
3,2 дюймовый ЖК экран датчика положения (C)	320 × 240	Высоко-Скорость SPI	SPI	Pi	Как Pi 3B +	Резистивный	×	На тонкопленочных транзисторах на тонкоплёночных транзисторах	×	×	★★
3,5 дюймовый ЖК экран датчика положения (B)	480 × 320	SPI	SPI	Pi	Как Pi 3B +	Резистивный	×	Ips	×	×	★★☆
3,5 дюймовый ЖК экран датчика положения (C)	480 × 320	Высоко-Скорость SPI	SPI	Pi	Как Pi 3B +	Резистивный	×	На тонкопленочных транзисторах на тонкоплёночных транзисторах	×	×	★★★
4-дюймовый ЖК экран датчика положения (C)	480 × 320	Высоко-Скорость SPI	SPI	Pi	96 × 61	Резистивный	×	Ips	×	×	★★★
3,5 дюймов HDMI ЖК-дисплей	480 × 320	HDMI	SPI	Pi	Как Pi 3B +	Резистивный	×	Ips	√	√	★★★☆
4 дюйма HDMI ЖК-дисплей (H)	480 × 800	HDMI	SPI	Pi	99 × 58	Резистивный	×	Ips	√	×	★★★★
4,3 дюймовый HDMI lcd (B)	800 × 480	HDMI	USB	Не только Pi	106 × 68	Емкостный сенсорный экран	×	Ips	√	√	★★★★☆
5 дюймов HDMI ЖК-дисплей	800 × 480	HDMI	SPI	Pi	121 × 78	Резистивный	×	На тонкопленочных транзисторах на тонкоплёночных транзисторах	×	×	★★★★
5 дюймов HDMI ЖК-дисплей (B)	800 × 480	HDMI	USB	Не только Pi	121 × 76	Резистивный	×	На тонкопленочных транзисторах на тонкоплёночных транзисторах	×	×	★★★★☆
5 дюймов HDMI ЖК-дисплей (г)	800 × 480	HDMI	USB	Не только Pi	121 × 76	Резистивный	×	На тонкопленочных транзисторах на тонкоплёночных транзисторах	√	√	★★★★☆
5 дюймов HDMI ЖК-дисплей (H)	800 × 480	HDMI	USB	Не только Pi	121 × 76	Емкостный сенсорный экран	√	На тонкопленочных транзисторах на тонкоплёночных транзисторах	√	√	★★★★☆
5,5 дюймов HDMI AMOLED	1080 × 1920	HDMI	USB	Не только Pi	140 × 75	Емкостный сенсорный экран	√	Активно-матричные осид	√	×	★★★★★
7 дюймов HDMI ЖК-дисплей	1024 × 600	HDMI	SPI	Pi	165 × 107	Резистивный	×	Ips	×	×	★★★★
7 дюймов HDMI ЖК-дисплей (B)	800 × 480	HDMI	USB	Не только Pi	165 × 107	Емкостный сенсорный экран	×	На тонкопленочных транзисторах на тонкоплёночных транзисторах	×	×	★★★★☆
7 дюймов HDMI ЖК-дисплей (C)	1024 × 600	HDMI	USB	Не только Pi	165 × 107	Емкостный сенсорный экран	×	Ips	×	×	★★★★★
7 дюймов HDMI ЖК-дисплей (H)	1024 × 600	HDMI	USB	Не только Pi	165 × 107	Емкостный сенсорный экран	※	Ips	√	√	★★★★★
10,1 дюймов HDMI ЖК-дисплей	1024 × 600	HDMI	SPI	Pi	235 × 144	Резистивный	×	На тонкопленочных транзисторах на тонкоплёночных транзисторах	×	×	★★★★
10,1 дюймовый HDMI lcd (B)	1280 × 800	HDMI	USB	Не только Pi	274 × 187	Емкостный сенсорный экран	√	Ips	×	×	★★★★★
10,1 дюймовый HDMI lcd (H)	1024 × 600	HDMI	USB	Не только Pi	257 × 162	Емкостный сенсорный экран	×	На тонкопленочных транзисторах на тонкоплёночных транзисторах	√	×	★★★★☆
11,6 дюймовый HDMI lcd (H)	1920 × 1080	HDMI	USB	Не только Pi	285 × 182	Емкостный сенсорный экран	√	Ips	√	√	★★★★★
13,3 дюймовый HDMI lcd (H) V2	1920 × 1080	HDMI	USB	Не только Pi	330 × 208	Емкостный сенсорный экран	√	Ips	√	√	★★★★★

Примечание:

Pi 3B + означает Raspberry Pi 3 Model B + Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта. Закаленное стекло крышка ※:7 дюймов HDMI ЖК-дисплей (H) (с корпусом)Особенности закаленного стекла, в то время как7 дюймов HDMI ЖК-дисплей (H)Использует обычную крышку экрана

У вас есть Внешний вид:

Посылка содержит

Вес:0,123 кг
