Внутренний ротор двойной шарикоподшипник DC12V-24V высокоскоростной бесщеточный двигатель постоянного тока 13400 об/мин

Особенности

Диаметр двигателя: 36,5 мм

Длина двигателя: 61 мм

Диаметр вала двигателя: 5 мм (конец 3,9 мм Орто-резьба)

Длина выходного вала: 36 мм

Длина свинца: прибл. 80 мм (8 P)

(Три толстых красных, белых и черных-это Трехфазная основная линия двигателя, а пять тонких линий-это пять линий зала)

(Коричневая линия в пяти линиях Холла является положительным полюсом, синяя линия-отрицательным полюсом, а остальные три линии-выходными линиями)

Номинальное напряжение: 20 В постоянного тока

Номинальная скорость: 13400 об/мин

Ток холостого хода: 0,38 А

Измеренные скорости других напряжений следующие: (ток без нагрузки в основном одинаковый)

Напряжение: 12 В постоянного тока Скорость: 7800 об/мин Ток: 0,38 А

Напряжение: 18 в пост. Тока Скорость: 12000 об./мин Ток: 0,38 А

Напряжение: DC24V скорость: 16200 об/мин Ток: 0.38A

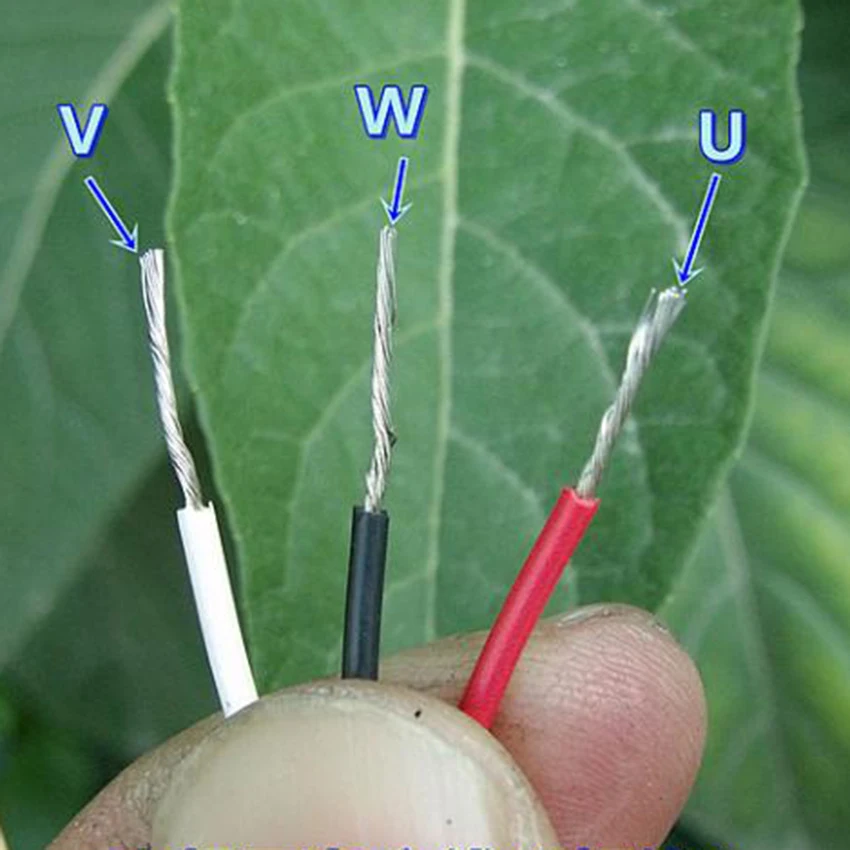

В моторе используются высококачественные шарикоподшипники NMB. Его концы-8 P клеммы. Если он не используется, его можно отрезать напрямую. Три толстые линии (красная линия, черная линия, белая линия) являются тремя основными линиями двигателя:
