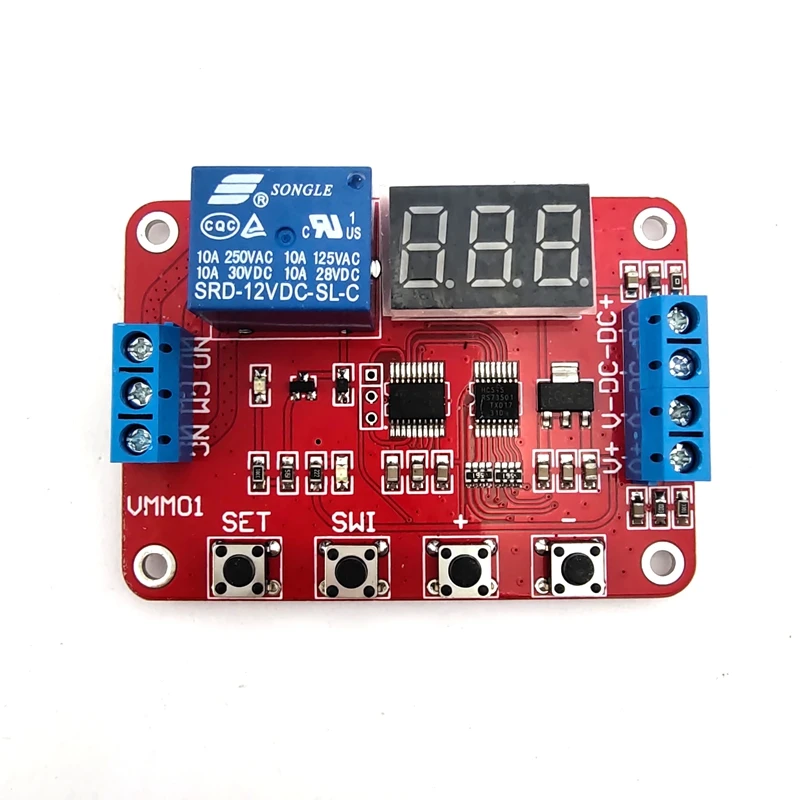

VMM01 модуль измерения напряжения/Компаратор/монитор релейный модуль

Описание

VMM01Модуль измерения напряжения/компаратор напряжения/контроль напряженияРелейный модуль

(5 в, 12 в, 24 в можно выбрать)

VMM01МодульнаяЭто многофункциональный контроллер контроля напряжения. Промышленный микроконтроллер используется в качестве основного блока управления. Он имеет широкий диапазон измерений и высокую точность. Предустановки контроллера 5 различных функцийОн может быть широко использован в различных измерениях напряжения и контроля случаев.

Характеристика:

1. Предоставить 5 функций для пользователей, чтобы удовлетворить больше потребностей приложений;

2. Пользователь может установить верхний предел напряжения и нижнее напряжение.

3. Диапазон измерения составляет 0-100 в постоянного тока, а точность измерения составляет +/-0,1 в.

ЧетыреРазмер модуля: 68*48*20 мм;

ПятьМодуль использует большой ток терминала;

6Добавьте функцию автоматического энергосбережения. Пользователи могут настроить самостоятельно.

7Все параметры настроек могут быть автоматически сохранены и содержимое не теряется.

Функция модуля

Функция 1:Измерение напряжения: выберите эту функцию, реле не будет действовать, цифровая трубка отображает текущее измерительное напряжение;

Функция 2:Мониторинг зарядки: когда измеренное напряжение ниже заданного напряжения V1 и V2, реле поглощается, напряжение выше, чем выше в V1 и V2, и реле отключено.

Функция 3:Мониторинг разрядки: когда измеренное напряжение выше заданного напряжения V1 и V2, реле поглощается, напряжение ниже, чем ниже в T1 и T2, и реле отключено.

Функция 4:Всасывание в интервал: когда измерительное напряжение находится между V1 и V2, реле потянет, и реле будет отключено в других случаях.

Функция 5:Вне интервала всасывания: когда измеренное напряжение ниже заданного напряжения V1 и V2, или измеренное напряжение выше предпредполагаемого напряжения V1 и V2, реле все поглощены; другие случаи отключены.

Теплый подсказка: контроллер автоматически судит о заданном напряжении V1 и V2 в соответствии с различными функциями, что является верхним предельным напряжением, которое является нижним предельным напряжением, и пользователь не должен запутывать тех, кто маленький, кто первый.

Два руководства по эксплуатации описание

См. Руководство пользователя

ТриЭлектрические параметры

Рабочее напряжение: 5 в постоянного тока, 12 в, 24 в три дополнительных (не должно превышать номинальное напряжение +/-10%).

Рабочий ток: 5 в составляет менее 90 ма (реле менее 12 ма, когда действие не сделано, закрытие дисплея менее 3 ма).

12 в составляет менее 50 ма (реле менее 12 ма, когда действие не сделано, закрытие дисплея менее 3 ма).

24 в составляет менее 35 ма (реле менее 12 ма, когда действие не сделано, закрытие дисплея менее 3 ма).

Рабочая температура: рекомендуется-20 °C-60 °C (предельный диапазон-30 °C-70 °C)

Диапазон измерений:Рекомендуется-30 °C-120 °C (предельный диапазон-40 °C-125 °C)

Грузоподъемность: максимальная грузоподъемность релейных открытых портов: постоянный ток 0-30 в/10 а, переменный ток 0-250 в/10 а

Максимальная грузоподъемность нормально закрытого порта реле: постоянный ток 0-28 в/10 а, переменный ток 0-125 в/10 а

ЧетыреИнтерфейсный модуль

Входной терминал напряжения модуля:Есть 4 проводных интерфейса, все интерфейсы имеют проводные клеммы, что удобно для пользователей.

1, DC +: источник питания постоянного тока

2, DC-: DC источник питания отрицательный полюс

3, V +: измерение положительного полюса напряжения

4, V-: измерение отрицательного электрода напряжения

Нагрузки реле выходЕсть 3 проводных интерфейса и все интерфейсы имеют клеммы

1, нет: реле часто открывается интерфейс, реле приостанавливается перед включением, а затем сокращает соединение с COM.

2, COM: общий интерфейс реле

3, NC: реле нормально закрыто, реле коротко к COM, прежде чем оно будет вытянуто.
