Описание
Особенности:1. Стандартная Трюмная панель солнечной батареи
2. C-7 герметичный IP66 переключатель с современным модным дизайном, двойной (12-24 В) Номинальный модуль подсветки напряжения для легкой идентификации в темноте
3. Идеально подходит для обычной панели серии SP33
4. Эта функция включения выключена на третьей передаче.
Описание:
Установка инструкции по уходу за изделием
1. Отключите все источники питания (AC и DC)
2. Используйте предоставленный шаблон, чтобы отрезать отверстие места установки
3. Подключите провода следующим образом:
3,1 Соедините зеленый провод с одним концом поплавкового переключателя и другим концом с положительным концом насоса
3,2. Подключите коричневый провод к положительной стороне насоса
3,3. Подключите синий провод к отрицательной стороне насоса
3,4. Подключите положительную линию красного цвета к аккумулятору питания постоянного тока, и отрицательный источник питания черного цвета к отрицательному (батарея или шина) постоянного тока

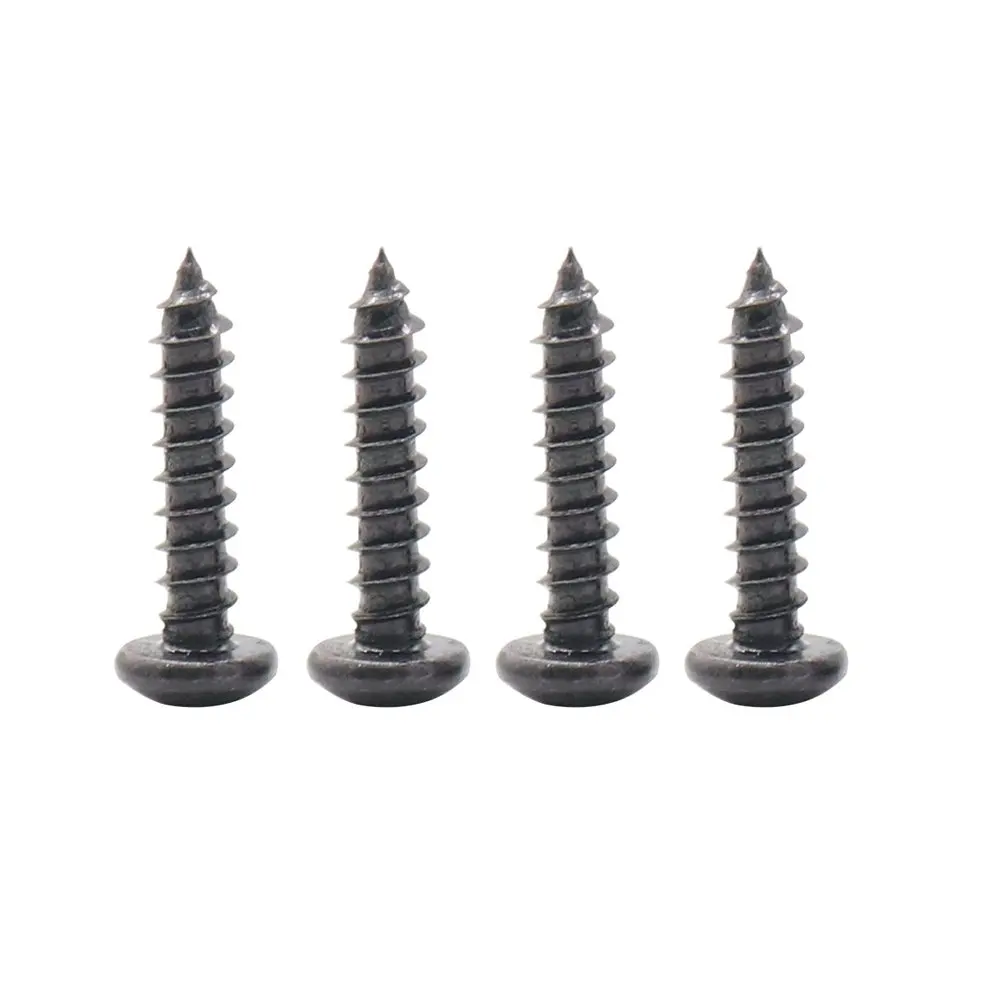

4. Поместите панель переключателя с саморезами.
5. Повторно подключите все AC и DC, источники питания, включите и выключите все цепи филиала, и проверьте, работает ли панель правильно.
5,1. Когда переключатель находится в ручном положении (человек), мужской объектив на выключателе будет освещаться, указывая, что oump работает. Насос работает нормально с водой или без (пожалуйста, используйте его с осторожностью)
5,2. Когда переключатель находится в автоматическом положении, автоматический объектив на выключателе излучает свет. Если уровень воды выше, чем Поплавковый выключатель, насос автоматически излучает «rur» звук, и человеческий объектив загорится.
Технические характеристики:
Модель продукта: S4128
Материал изделия: панель ABS
Цвет изделия: черный
Защита цепи: сброс автоматического выключателя 20А
Номинальная частота: DC12V 20A/24 V 10A
Глубина панели: 7,5 см
Размер: 5,4*4,8*11,4 см
Водонепроницаемый Рейтинг: IP66
Посылка включает в себя:
1 * Панель
Примечания:
1. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Мы гарантируем, что модель реального изделия не отличается от представленной на фото.
2. Из-за ручного измерения и различных методов измерения, пожалуйста, допускайте отклонение на 1-3 см. Спасибо!
