VK701 24 бита USB сбора данных карты микро вольт приобретения точный приобретения 400k для отбора проб

VK701 USB 24 бит сбора данных карты

VK701 представляет собой USB Высокоскоростной 24 бит сбора данных карты. Карточка VK701 имеет характеристики истинного дифференциальный вход, 4 канала синхронного сбора, Точность выборки до 24 бит, максимальная частота дискретизации 400 ksps, и 500 раз точность предположения усиления. VK701 USB использует целый ряд высокой точности 24 бит АЦП жилых зданий и предварительно дифференциальный усилитель модуль, разработанный нашей компанией на протяжении многих лет. Этот продукт имеет преимущества высокой скорости, высокого разрешения, высокой точности, ультра низкого шума, высокого общего коэффициента отклонения режима, широкого диапазона измерений и низкотемпературного дрейфа. Он подходит для различных случаев точности и высокой скорости сбора. Применение.

Usb-карта VK701 оснащена устройствами промышленного класса. Он имеет низкую температуру дрейфа и сильную способность анти-помех. Корпус изготовлен из всех металлические щиты, которые могут быть применены к сильным промышленным помехам, и имеет преимущества ударопрочного и антипомех.

Характеристики продукта

* Плата сбора данных ADC до 24, интерфейс USB

* Диапазон входного сигнала: + 1 мВ, 20 мВ, 500 мВ, 1 в, 2 в, 5 В, 10 в регулируемый.

* Высокая скорость: 400 ksps; самая высокая частота дискретизации 100 ksps на канал.

* 4 способа порт ввода-вывода), которые можно настроить для работы в режиме ввода-вывода, внешний триггер коллекция

* Настраиваемый 2 дорожный ШИМ

* Настраиваемый 1 вход счетчика пути

* Настраиваемый 1-way DAC выход

* Высокая точность справки: 2,5 в + 0.05%

* ADC входной сигнал общего режима коэффициент отклонения сигнала:> 140 дБ

* Дифференциальный вход, измеряемый дифференциальный сигнал

* Высокоскоростная передача данных USB, удобная для горячего подключения

* Входное сопротивление: 1000 М Омега

* Коэффициент отклонения входного шума:> 110 дБ

* ADC нелинейный THD:> 100 дБ

* Температурный дрейф: <2/В/с

* Металлический экранированный корпус: сильная защита от помех

* Вся машина принимает Ультра низкий уровень шума промышленных устройств, низкий температурный дрейф, сильная способность анти-помех.

Применение продукта

* Слабый Обнаружение сигнала * Низкий уровень шума сбора данных

* Измерение сигнала высокого разрешения * измерение дифференциального сигнала с высоким сопротивлением

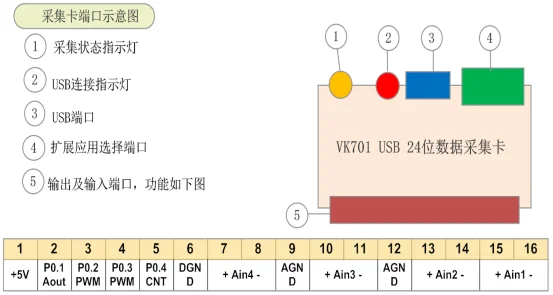

Карта захвата порт схема
