Высокоскоростной 30000 об/мин K30, 30000 об/мин, AB фазовый зал скоростной двигатель, модель самолета Многоосный самолет

Описание

K30 двигатель длинный ротор, тонкое мастерство.

Высокоскоростной (30000 об/мин) двигатель + AB фазовый линейный переключатель датчика + миниатюрное сильное магнитное кольцо. Рекомендуется, чтобы игрок собирал несколько, номер маленький, он, скорее всего, будет уничтожен большим покупателем.

Основные параметры заключаются в следующем:

1: 5 В без нагрузки 30000 об/мин, ток около 50 мА (высокая эффективность от тока без нагрузки), магнит, встроенный в шестерню, магнит можно вынуть, диаметр вала 1 мм, длина расширения около 4,7 мм.

2: с двойным микро-линейный переключатель датчика, не только можно определить направление вращения, но также Точная схема может определить Абсолютное Положение вала двигателя (уровень датчика Холла определяет положение ротора).

3: сопротивление катушки 6 Ом.

4: легкий вес, 4,5 г, вы можете снять крепление, передняя цепь и магнит, вес будет легче, не бойтесь сложных замыканий, на самом деле, если он используется для питания, Только нужно подключить два хвоста мотора линия эквивалентна обычному полому сердечник мотора.

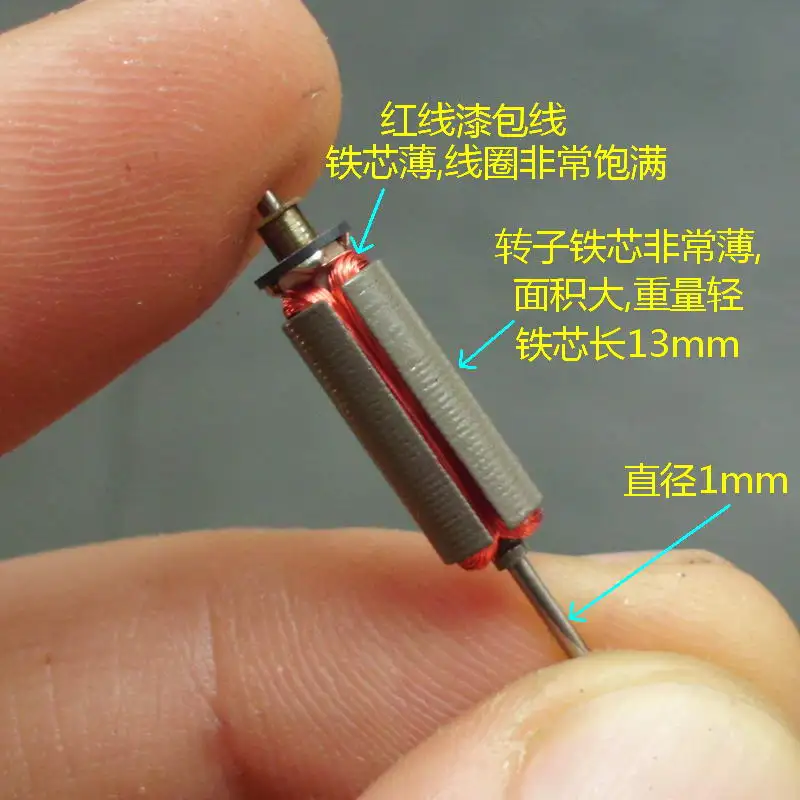

5: хотя это сердечник мотора, ядро очень тонкое, ротор очень длинный, катушка очень полная, а длинный ротор также означает относительно большой крутящий момент и высокую скорость. С точки зрения веса, он похож на двигатель, полая чаша, и скорость вращения также очень высока. Высокий, динамический баланс очень хороший, без вибрации, преимущество внутренний ротор высокой механической прочности, поэтому этот мотор используется для небольших самолетов.

Применение:

1. Двигатель имеет низкое сопротивление холостого хода, и его можно использовать как AB фазовый кодировщик других систем. Линейный переключатель датчика является гибким, и цепь может улучшить разрешение кодирования (несколько импульсов могут быть выходными в одной революции). Согласно выходному напряжению датчика холла. Определите положение ротора. Например, осуждение использования нулевой позиции.

2. Он поставляется с шестерней, которая может быть использована для уменьшения выходной мощности с передачей с соответствующим модулем. В качестве кодового редукторного двигателя с энкодером фазы AB.

Испытательная Плата датчика: (протестирована только фаза а)

Фаза A 1, 3 фута входного 20мА тока, 2, 4 фута подключены к осциллографу, 9, 10 футов прохода 3 В напряжения, чтобы сделать двигатель вращаться, 2, 4 фута генерируют форму сигнала напряжения, значение PP напряжения составляет около 500мВ, что означает, что этот линейный элемент на эффекте Холла очень чувствителен, Высокая амплитуда выходного напряжения. Сигнал напряжения и положение ротора очень красивые синусоидальные отношения. Фазы B находится на расстоянии 5, 7-контактный вход 20ma, 6 и 8 pin Выходная Синусоидальная волна. 20 мА метод генерации тока: простой способ-стабилизировать шнур питания с резистором, а затем подключить его к 1, 3 (не положительным или отрицательным); затем намотать резистор для подключения 5, 7 футов (независимо от положительного и отрицательного), таких как 5 В, струнный резистор 200-270 Ом.
