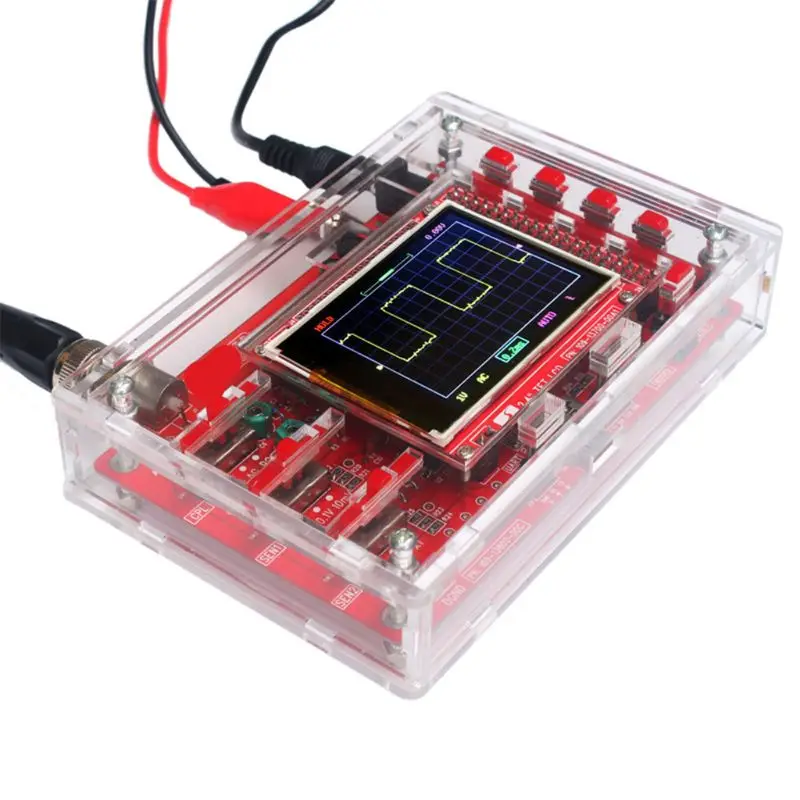

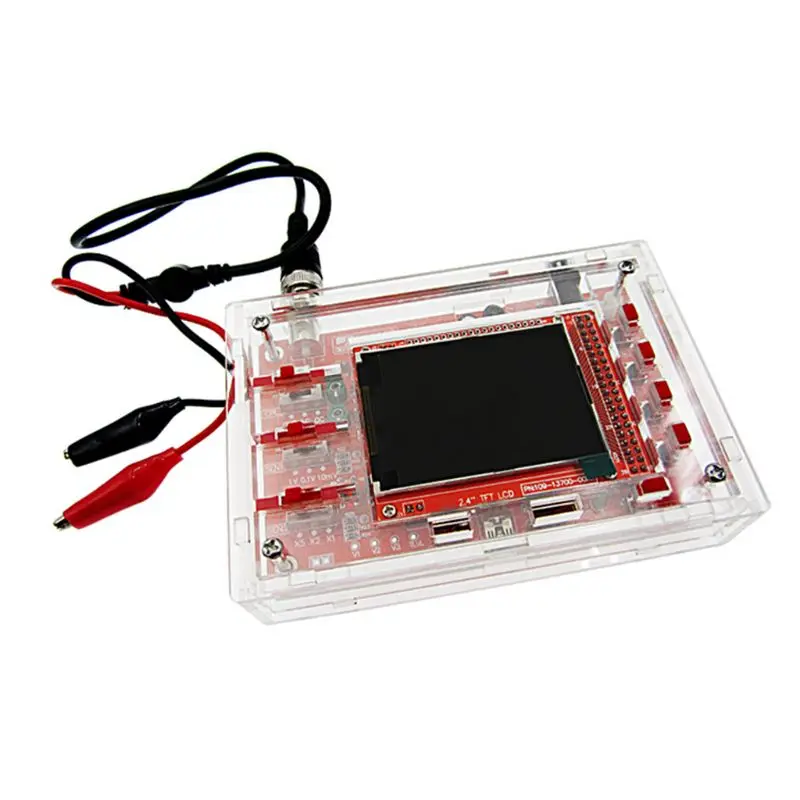

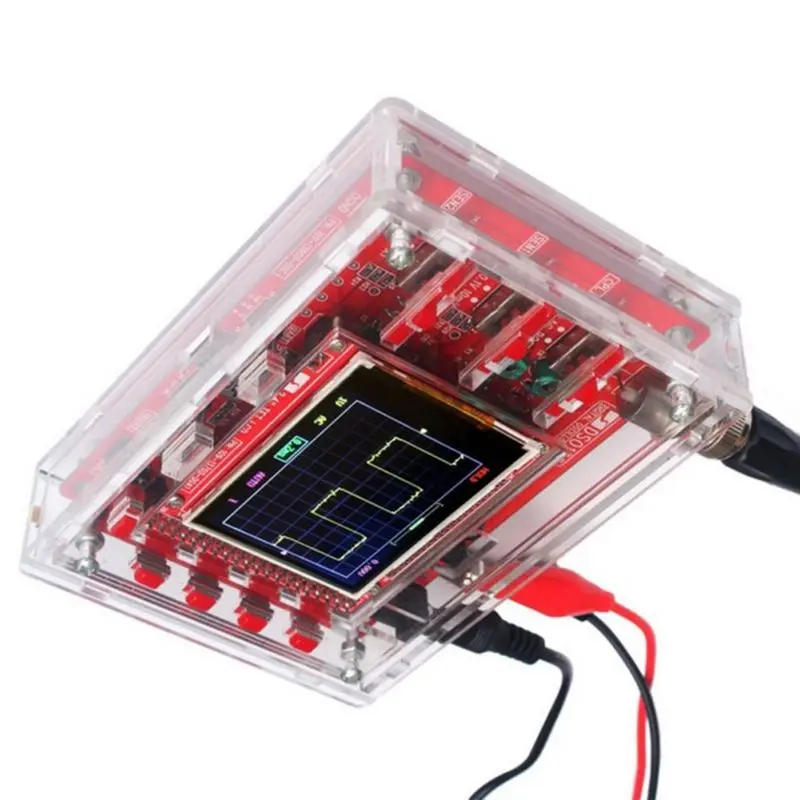

Высокое качество DC 9 в цифровой осциллограф комплект с открытым исходным кодом 2," TFT с зондом и защитный чехол

Параметры:

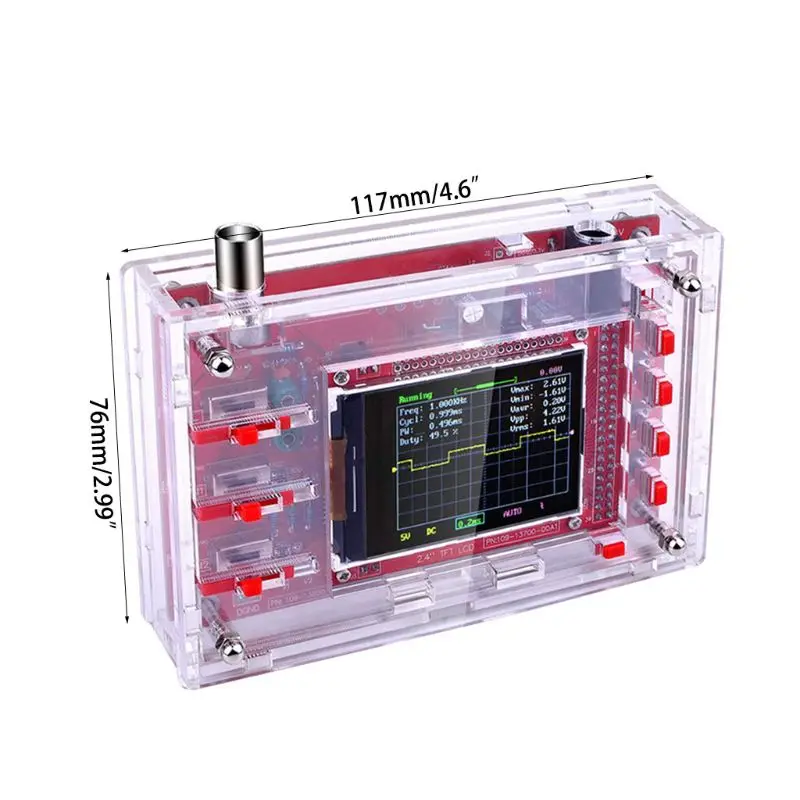

Для DSO138 комплектТип: не припаянный комплект DIY, и если вас интересует, вы можете найти другой в этом магазине, в котором SMD припаян.Максимальная частота дискретизации в реальном времени: 1 MspsТочность: 12BitГлубина буфера выборки: 1024 байтАналоговая полоса пропускания: 0-200 кГцВертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)Входное сопротивление: 1 MOmegaМаксимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)Режимы соединения: DC/AC/GNDГоризонтальный диапазон временной базы: 10 MUS/Div-50 s/Div (1-2-5 прогрессивный способ)Напряжение питания: 9 В постоянного токаРазмер печатной платы: 117*76 мм/4,6*3 дюймаРазмер экрана: 52*40 мм/2 * 1.57inПосылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in

Цифровой осциллограф комплект

Особенности:

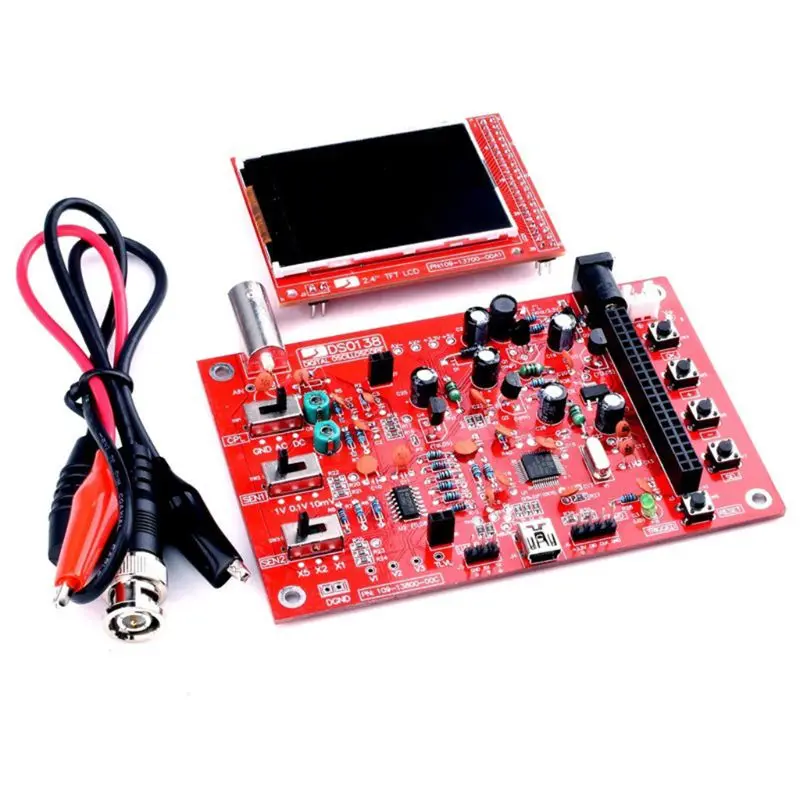

В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве платы для тестирования ARM.

Может быть вторичная Разработка на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.

Регулируемое вертикальное смещение, и с инструкциями.

С автоматическим, обычным и однократным режимами, легко запечатлеть форму волны момента.

Доступны подъемные или падающие края триггера.

Отслеживаемая предыдущая форма триггера (отрицательная задержка).

Может замораживать в любое время отображения формы волны (функция удержания).

Поставляется 1 Гц/3,3 В квадратный волновой тестовый источник сигнала.

С цифровым дисплеем с параметром формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.

Функция хранения формы волны: не потеряет форму волны после отключения питания.

Обнаружение короткого замыкания и открытого замыкания: может помочь клиенту узнать ошибку пайки.

Функция распознавания контроллера TFT.

SMD был припаян, больше подходит для начинающих электронных устройств.

Примечание:

1. Замеры сделаны вручную, поэтому возможны отклонения в 0-1 см. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.

Посылка включает в себя:

1 * цифровой осциллограф комплект1 * зонд1 * Руководство пользователя (на английском языке)
