Высокий шаговый Серводвигатель HSS86 шаговый двигатель NEMA34 замкнутый контур 4N. M 0~ 3000 об./мин замкнутый контур Stepp привод двигателя

Описание

Высокая шаговый привод СервомотораHSS86 шаговый двигатель NEMA34 замкнутый контур 4N. M 0 ~ 3000 об/мин замкнутый контур Stepp привод двигателя

Описание:
HSS86 представляет собой двухфазный гибридный шаговый двигатель сервопривод, новая 32-битная технология управления и векторным управлением технологии, которая может предотвратить потерю механизм синхронизации и обеспечивает высокую точность. Высокая затухание гораздо ниже, чем традиционный драйвер открытой петли, который может grtly incrse высокой производительности и шагового двигателя. технология управления током на основе нагрузки может эффективно уменьшить рост температуры двигателя и продлить срок службы двигателя. Встроенный сигнал положения и сигнала тревоги удобен для мониторинга и управления ПК. Функция аварийной сигнализации положения вне допуска обеспечивает безопасную работу механического оборудования. Драйвер является заменой grt для традиционного шагового драйвера открытой петли и может заменить часть традиционной сервосистемы переменного тока.
Ftures:

Драйвер используются передовые 32-битный специальный чип управления двигателем и вектор замкнутому циклу технологии. Шаговая замкнутая контурная система, без потери синхронизации движения. Улучшение выходной мощности двигателя и. Сила тока регулируется в зависимости от нагрузки, что снижает повышение температуры двигателя. Подходит для всех видов условий нагрузки оборудования (включая колесо и шкив с низкой жесткостью) без регулировки параметров усиления. Двигатель работает плавно, мягко вибрирует и улучшает динамические Показатели ускорения и замедления. Статическая способность без вибрации после завершения позиционирования. Максимум 51200 шагов/вращение, 16 видов опционального сегмента. Он поддерживает защиту от перегрузки по току, защиту от перенапряжения, защиту от отклонения положения.

Технические характеристики:

Источник питания: 20 в перем. Тока ~ 80 в

Pk выходной ток: 5.0A (изменения тока вместе с нагрузкой)

Логический входной ток: 5 ~ 20 мА

Частота импульса: 0 ~ 300 кГц

Кодер линии: 1000
Сопротивление изоляции: &; = 500 м &;

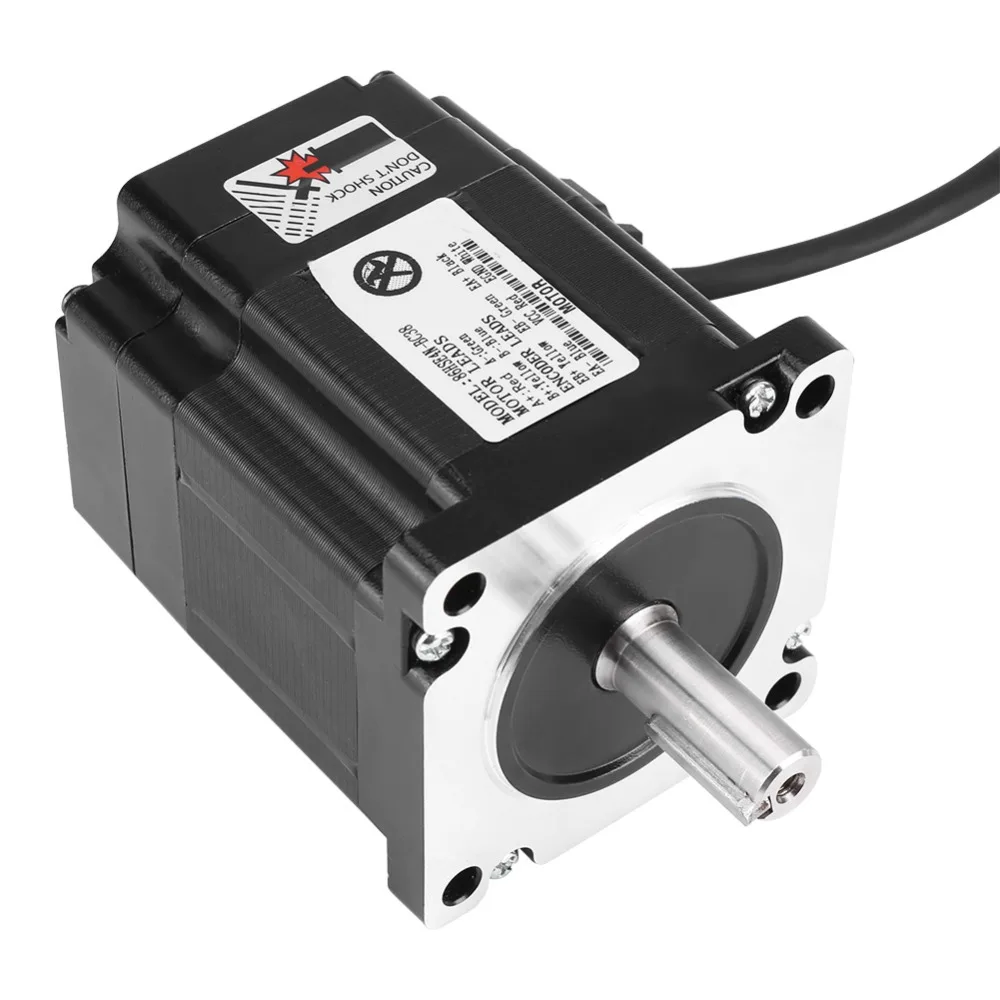

Номинальное напряжение двигателя: 70 в

Мощность двигателя: 200 Вт

Номинальный Двигатель: 0 ~ 3000 об/мин

Двигатель: 4N. m

Терминал и проводка:

1. Двигатель и входная мощность

POS терминал	Соединение	Цвет
A +	Катушка фазового двигателя +	Красный
A-	Катушка фазового мотора-	Зеленый
Модель B +	B фазный мотор катушка +	Цвет: желтый
В в-режиме	B фазовая катушка двигателя-	Синий
AC1	Вход блок питания	AC20V ~ 80 V
AC2	Вход блок питания	AC20V ~ 80 V

2. Энкодер Вход

POS терминал	Соединение	Цвет
EB +	Энкодер B phase input +	Цвет: желтый
EB-	Энкодер B вход фазы-	Зеленый
+	Кодировщик фазового входа +	Черный
-	Кодировщик фазового входа-	Синий
VCC	Кодер блок питания + (+ 5 V)	Красный
EGND	Источник питания энкодера GND (0 V)	Белый

(Неправильная проводка кодировщика вызовет повреждение драйвера или кодировщика)

3. Управление сигнала

POS терминал	Соединение	Функция
PUL +	Входного сигнала импа Ульс +	Если уровень управляемого сигнала составляет 5 В, нет необходимости подключать резистор к входу сигнала; Если уровень управляемого сигнала составляет 12 В, то 1 K резистор должен быть подключен к входу сигнала в серии; Если уровень управляющего сигнала составляет 24 В, то 2 K резистор должен быть подключен к входу сигнала в серии.
Опора	Входного сигнала импа ульс-
Дир +	Направление вход +
Дир	Направление ввода-
Ена +	Позвольте input +
Ена-	Позвольте input-
П +	П выход +	Выход двери OC, индикация закрытия местоположения завершена, открытая индикация местоположения незавершена.
П-	П выход-
ALM +	Alarm вывод +	Выход двери OC, индикация закрытия имеет сигнал тревоги, открытая Индикация не имеет сигнала тревоги
ALM-	Выходной сигнал тревоги-

Индикатор светильник:

PWR: индикатор питания. Зеленый светильник горит при включении питания.
ALM: индикатор неисправности. Красный светильник, мигающий один раз в течение 3 секунд, означает перегрузку тока или межфазное короткое замыкание; Красный светильник, мигающий дважды в течение 3 секунд, означает перенапряжение; красный светильник, мигший три раза в течение 3 секунд, показывает, что положение не допустимо.

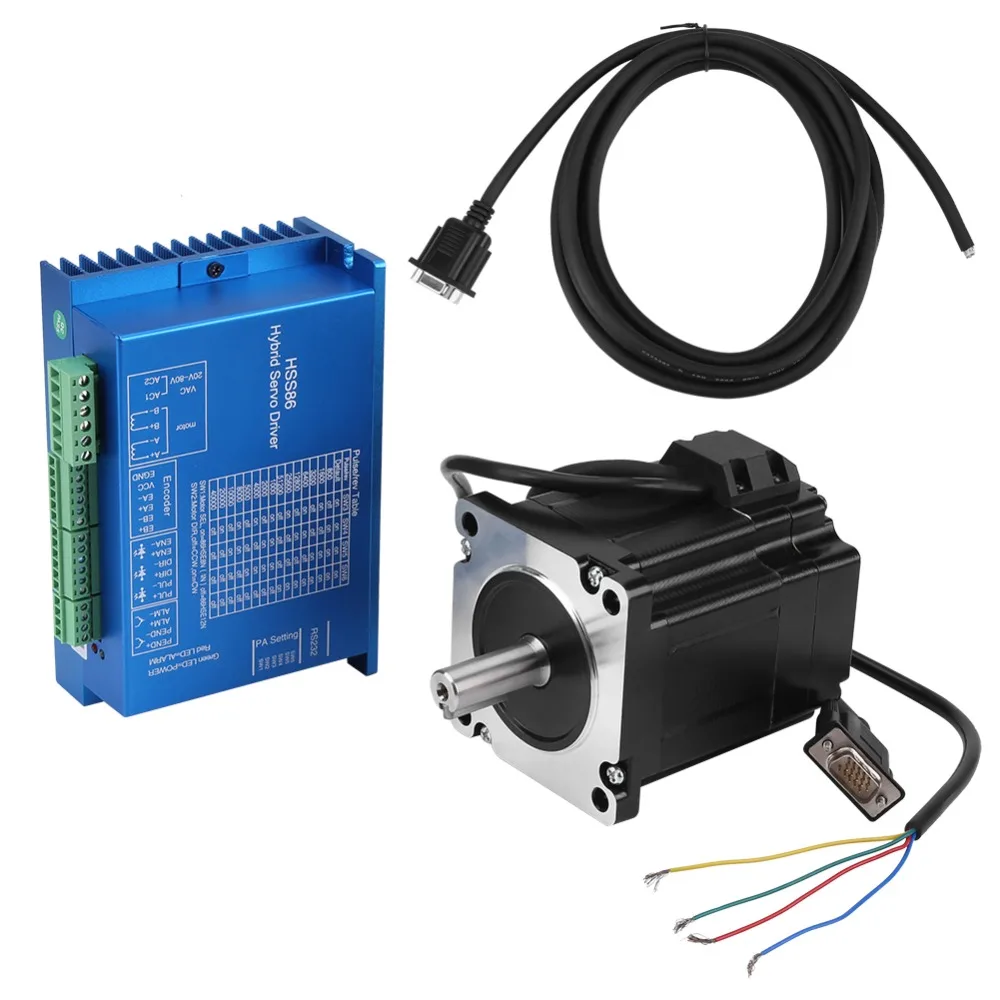

Посылка включает в себя:

-Диск-1 шт.

Двигатель-1 шт.;

1 х кабель
