Описание
Одиночный импульс усилитель
Управление руководство

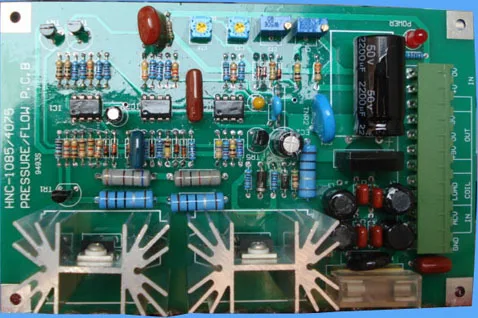

I. Особенности платы усилителя:
1. Передовые технологии поверхностного монтажа и технология электромагнитной изоляции обеспечивают долгосрочную стабильность.
2. Основные компоненты используют высококачественные компоненты промышленного класса для повышения надежности продукции.
3, используя независимый источник питания, хорошая защита от помех.
4. Есть два режима ввода, а именно режим импульсного сигнала и режим сигнала напряжения, что удобно для пользователей выбирать и использовать.
5, используя высококачественный корпус из алюминиевого сплава, усилитель выглядит красиво и легко устанавливается.
Этот пропорциональный усилитель используется для обеспечения требуемого постоянного тока для различных гидравлических пропорциональных клапанов. Усилитель пропорционально контролирует выходной ток в соответствии с сигналом входного напряжения или импульсным сигналом для достижения цели изменения давления гидравлической системы. Светильник может быть широко использован в силовых машинах, машинах для литья пластмасс под давлением, машинах для вулканизации резины, машинах для литья под давлением и других гидравлических системах.
2. Вопросы, требующие внимания:
Перед использованием этого продукта, пожалуйста, подтвердите диапазон ввода/вывода и тип продукта, соответствует ли он вашим требованиям, и внимательно прочитайте это руководство по эксплуатации. Особенно напоминается, что вся проводка должна быть строго подключена в соответствии с схемой подключения, в противном случае это приведет к тому, что продукт не будет работать правильно и даже приведет к повреждению продукта.
3. Основные технические параметры:
Выход ток: 0-1.5A
Рабочее напряжение: 24VDC
Входной сигнал: сигнал напряжения 0-10 В или импульсный сигнал 0-4 кГц
Погрешность линейности: менее 2%
Рабочая среда:-10 °-70 ° Влажность ниже 85% и отсутствие коррозионного газа
4. Описание терминала:
+ 24 В и 0 В: входная мощность усилителя, подключенная к 24 В постоянного тока
P + и P-: подключен к пропорциональной катушке клапана
VI, GND или PI, GND: входной сигнал напряжения и входной сигнал импульса соответственно (только один из них может быть выбран в приложении)
+ 12 В и GND: может обеспечить питание 200 мА + 12 В постоянного тока для других внешних компонентов, таких как потенциометры. Этот терминал в основном используется для отладки.
5. Метод регулировки:
1. мин: Регулировка выходного тока усилителя (когда усилитель поставляется с завода, когда сигнал входного напряжения 0 В или Частота входного импульсного сигнала 0 Гц, выходной ток регулируется до нуля. Как правило, регулировка не требуется.
2. Макс: регулировка усиления усилителя (когда импульсный сигнал 4 кГц на заводе, 10ом сопротивление пропорциональной катушки клапана используется в качестве нагрузки, и выходной ток регулируется до 800 мА. Если фактическое применение отличается, пожалуйста, отрегулируйте его самостоятельно. Сигнал, фактическое применение также нужно регулировать самостоятельно)
3. (T) вверх: Отрегулируйте наклон подъемного края выходного тока усилителя и отрегулируйте его по часовой стрелке, чтобы увеличить наклон (то есть, уменьшить время отклика)
4. (T) вниз: Отрегулируйте наклон падающего края выходного тока усилителя, и отрегулируйте его по часовой стрелке, чтобы увеличить наклон (то есть, уменьшить время отклика)
