Высокая частота Holzer напряжение зондирования взаимный индуктор модульный, 1000 в линейное изменение 5 в тестирование волновой формы высокая скорость выход Ct

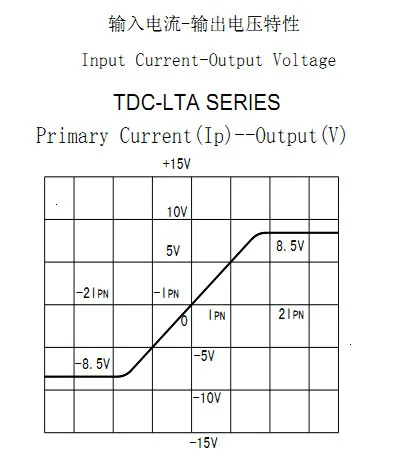

Высокочастотный модуль трансформатора датчика напряжения холла, 1000 в линейный до 5 В сигнал обнаружения высокоскоростной выход CT также известный как датчик тока закрытого цикла холла, также известный как датчик компенсации, т. Е. Магнитное поле, генерируемое измеренным током IP в основной цепи на магнитном сборочном кольце, компенсируется вторичной катушкой, И магнитное поле, генерируемое током, компенсируется, так что устройство Холла находится в рабочем состоянии обнаружения нулевого магнитного потока. Специфический рабочий процесс датчика тока магнитного баланса выглядит следующим образом: когда ток проходит через главный канал, магнитное поле, генерируемое в проводимости, собрано фокусировочным магнитным кольцом и наведено на устройство холла, Генерируемый выходной сигнал используется для управления соответствующей силовой трубкой и обеспечения ее проводимости, чтобы получить ток компенсации. Этот ток затем генерирует магнитное поле через многоворотовую обмотку, которая находится в противовес магнитному полю, генерируемому измеренным током, тем самым компенсируя Оригинальное магнитное поле и уменьшая выход Холла устройства. Когда магнитное поле, генерируемое путем размножения IP и поворотов, будет равным, is больше не увеличится. В это время устройства Холла играть роль индикации нулевого магнитного потока, который может быть сбалансирован на is. Любое изменение измеренного тока разрушит этот баланс. Как только магнитное поле находится вне баланса, устройство Холла имеет выход сигнала. После усиления мощности соответствующий ток немедленно проходит через вторичную обмотку, чтобы компенсировать Несимметричное магнитное поле. Это занимает менее 1 μ s, что является процессом динамического баланса. Датчик тока типа B с магнитным балансом также называется датчиком типа компенсации, т. Е. магнитное поле, генерируемое первичным током IP на магнитном фокусировочном кольце, компенсируется магнитным полем, генерируемым вторичным током катушки, ток компенсации которого отражает первичный ток IP, Таким образом, устройство зала находится в рабочем состоянии обнаружения нулевого магнитного потока. Особый рабочий процесс следующий: когда ток проходит через главный канал, магнитное поле, генерируемое в проводнике, собрано магнитным кольцом и наведено на устройство холла, и генерируемый выходной сигнал используется для привода трубки питания и обеспечения его проводимости, Так как для получения компенсации ток есть. Этот ток затем генерирует магнитное поле через многоворотовую обмотку, которая находится в противовес магнитному полю, генерируемому измеренным током, тем самым компенсируя Оригинальное магнитное поле и уменьшая выход Холла устройства. Когда магнитное поле, генерируемое путем размножения IP и поворотов, равно, не увеличивается больше, и устройство Холла может указать нулевой Магнитный поток. В это время IP может быть протестирован через is. Когда IP изменяется, баланс уничтожен, и устройство Холла имеет выходной сигнал, то есть, повторите вышеуказанный процесс, чтобы достичь баланса снова. Любое изменение измеренного тока разрушит этот баланс. Как только магнитное поле находится вне баланса, устройство Холла имеет выход сигнала. После усиления мощности соответствующий ток немедленно проходит через вторичную обмотку, чтобы компенсировать Несимметричное магнитное поле. Это занимает менее 1 μ s, что является процессом динамического баланса. [1]

Преимущества датчика Холла

1. широкий диапазон измерения: он может измерять ток и напряжение любой формы волны, такой как DC, AC, пульс, треугольная форма волны и т. д., и даже точно отражает преходящий пиковый ток и сигнал напряжения;

2. Быстрая скорость отклика: самое быстрое время отклика составляет всего 1 us.

3. Высокая точность измерения: точность измерения лучше 1%, что подходит для любого измерения формы волны. Общий трансформатор представляет собой Индуктивный компонент, который влияет на измеренную форму сигнала после подключения. Его общая точность составляет 3% ~ 5%, и он подходит только для синусоидальной формы волны 50 Гц.

4. 0.2%

5. Хорошая динамическая Производительность: быстрое время отклика, которое может быть менее 1US; Время отклика общего трансформатора составляет 10 ~ 20 мс.

6. Широкий диапазон рабочих частот: сигналы в диапазоне частот 0-100 кГц могут быть измерены.

7. Высокая надежность, долгое среднее время между сбоями: среднее время между сбоями> 5 10 часов

8. Сильная перегрузочная способность и большой диапазон измерения: от 0 до десятков Ампер до десятков тысяч ампер

9. Небольшие размеры, светильник вес и прост в установке.

При использовании датчика тока в холле следует принять следующие меры предосторожности:

1. Чтобы получить лучшие динамические характеристики и чувствительность, необходимо обратить внимание на соединение между основной боковой катушкой и вторичной боковой катушкой. Для достижения хорошего соединения используется один провод и провод полностью заполняет диаметр отверстия модуля датчика холла.

2. в использовании, когда большой ток постоянного тока проходит через первичную боковую катушку датчика, и вторичная цепь не подключена к источнику питания | регулятор напряжения или Вторичная сторона является открытой цепью, магнитное замыкание намагничено, что влияет на точность измерения (таким образом, Блок питания и измерительный конец м должны быть подключены в первую очередь). В этот чехол, размагничивания должна осуществляться в первую очередь. Метод заключается в том, что вторичная цепь без источника питания, но в первичной катушке через тот же уровень переменного тока и постепенно снижает ее значение.

3. Датчик Холла обладает сильной способностью выдерживать внешние помехи магнитного поля. Однако для того, чтобы получить высокую точность измерения, когда есть сильные помехи магнитного поля, следует принять соответствующие меры для решения этой проблемы. Общие методы:

Отрегулируйте направление модуля, чтобы минимизировать воздействие внешнего магнитного поля на модуль;

Добавьте Металлический Щит к модулю, чтобы сопротивляться магнитному полю.

4. Точность измерения получена под номинальным значением. Когда измеренный ток намного ниже номинального значения, для получения точности можно использовать несколько поворотов на оригинальной стороне. Однако обратите внимание на расположение пространства проводника. Высокочастотный модуль трансформатора датчика напряжения холла, 1000 в линейный до 5 В сигнал обнаружения высокоскоростной выход CT

5. Датчик тока должен выбирать продукты различных спецификаций в соответствии с номинальным эффективным значением измеряемого тока. Если измеренный ток будет превышен в течение длительного времени, это повредит клеммный усилитель (тип магнитной компенсации). Как правило, длительность тока перегрузки в 2 раза не должна превышать 1 минуту.

6. Датчик напряжения должен быть соединен с токовым ограничительным резистором R1 в серии на оригинальной стороне в соответствии с инструкциями о продукте, так что Номинальный ток может быть получен на оригинальной стороне. Как правило, продолжительность в 2 раза превышения напряжения не должна превышать 1 минуту.

7 точность датчика тока и напряжения получена при условии оригинальной боковой оценки, поэтому, когда измеренный ток превышает номинальное значение датчика тока, выбирается соответствующий большой датчик; Когда измеренное напряжение превышает номинальное значение датчика напряжения, Предельное сопротивление тока корректируется. Если измеренный ток меньше 1/2 от номинального значения, для получения точности можно использовать метод нескольких поворотов.

8) датчик с изоляцией и Выдерживает напряжение 3 кВ может работать нормально в системе переменного тока 1 кВ и ниже и системе постоянного тока 1,5 кВ и ниже в течение длительного времени.

При использовании устройства, требующего хороших динамических характеристик, использование одной медной алюминиевой шины и соответствие диаметра отверстия повлияет на динамические характеристики.

Когда он используется в высокотоковой системе постоянного тока датчика Холла, если рабочий источник питания открыт или не работает по какой-либо причине, железное ядро будет производить большой remanence, Что примечательно. Остаточная намагниченность влияет на точность. Метод размагничивания заключается не в использовании источника питания, а в прохождении переменного тока на оригинальной стороне и постепенном снижении его значения.

Анти-Внешнее магнитное поле способность датчика: ток 5-10 см от датчика, который более чем в два раза превышает оригинальный боковой ток датчика, выдерживает помехи магнитного поля. При трехфазном высокотоковом проводе расстояние между фазой и фазой должно быть больше 5-10 см.

12 для того, чтобы датчик заработал в состоянии измерения, используйте Регулируемый источник питания.

Магнитная точка насыщения и точка насыщения цепи датчика делают его иметь сильную емкость перегрузки, но емкость перегрузки ограничена временем. При тестировании перегрузки ток перегрузки более двух раз не должен превышать 1 минуту.

14 температура шины первичного тока не должна превышать 85 ℃, что определяется характеристиками инженерной пластмассы ABS. Пользователь имеет особые требования и может выбрать Высокотемпературный Пластик в качестве оболочки. A В дополнение к установке проводки, мгновенной калибровке и внимание к рабочей среде датчика, точность измерения также может быть улучшена следующими способами:

Применение датчика тока Холла

В последние годы в системе автоматизации используются высокомощные Транзисторы, выпрямители и Тиристоры, а также широко используются схемы регулируемой частоты переменного тока и модуляции ширины импульса. В результате в цепи есть не только традиционные синусоидальные волны в 50 циклов, но и различные формы волны. Для такого типа цепи, традиционный метод измерения не может отражать свою истинную форму волны, и элементы обнаружения тока и напряжения не подходят для средней и высокой частоты, высокая di/dt токовая форма сигнала зондирования и обнаружения.

Датчик Холла может измерять ток и напряжение любой формы волны. Выходной терминал может действительно отражать параметры формы волны входного тока или напряжения. Ввиду неудобства большого температурного дрейфа в датчике Холла схема компенсации используется для управления, что эффективно снижает воздействие температуры на точность измерения и обеспечивает точность измерения. Обладает характеристиками высокой точности, удобной установки и низкой.

Датчик Холла широко используется в преобразовании частоты и регулировании скорости устройства, Инверторное устройство, UPS электропитание, электросварочный аппарат, электролокомотив, подстанция, станок с ЧПУ, электролитическое покрытие, микрокомпьютерный мониторинг, мониторинг электросети и других объектов, которые должны быть изолированы для обнаружения тока и напряжения.

С разработкой силовых технологий сегодня, мы интегрировали сущность электроники, силовой интеграции, автоматического управления, материала, зондирования, компьютера, электромагнитной совместимости, теплотехники и так далее. У нас есть основания считать, что сенсоры будут играть важную роль в энергетических технологиях ХХI века. Таким образом, работники датчика должны иметь применение и дизайн датчиков тока. Дают достаточно внимания. Датчик тока Холла более надежен в различных областях, особенно в области тяги локомотива и промышленного применения, из-за его многих моделей, широкий диапазон (ток 5-10000a; Напряжение 5-5000 в), высокая точность, высокая чувствительность, хорошая линейность, спецификация, простота установки, сильная анти-помехи способность, надежное качество, длина MTBF и другие преимущества.
