Весы датчик напольные весы тензодатчик давление 24-16 бит АЦП вес сбора данных USB последовательный выход кг

Модуль сбора данных датчика с USB

Мощность supplyUSB Мощность питания 5 В

Вывод показывает, что выходные данные последовательного порта на компьютере также могут быть подключены к последовательному порту boardTTL прямой выход.

Скорость передачи данных по умолчанию составляет9600Проверьте БитНетДанные бит 8 Останавливает положение1 скорость передачи данных может быть изменена самостоятельно

Сбор данных support100Ke-Dozens тонны датчиков может быть использован. internal128Double gain 24 bitadcsynchronized подавление преобразования chip50Hz и 60HZ плата помех питания имеет свое собственное напряжение возбуждения датчик может быть непосредственно подключен для изменения скорости передачи вы можете настроить его самостоятельно. 。 может быть настроен последовательным портом пилинг ClearМощность на выходе данных нет0 кгПилинг может быть осуществлен в любое время.Калибровка выходного веса через последовательный порт, настройка скорости для выходных данных, минимум 0.5секунд-всего несколько минут. отображение MS времени выхода, выход OriginalADCValue показывает десятичную точку отображения цифр 1-4 бит. конфигурация не возвращается автоматически, отправка символа триггера в настройках данных возврата.

Точность отображения на выходе имеет большое отношение к внешнему датчику. Например, 5 кг Датчик распространен на рынке, выход jumps0.001KG200KG выходное биение 0,01 кг 500gram выход датчика может быть 0,0001 кг

Plate belt2Indicator светильник один индикатор вывода данных светильник, если есть данные, он будет мигать. Один из них-индикатор последовательного порта

Дифференциальный вход +-20MVPrecision10nv внутренняя автономная обработка сигнала, усиление, конверсия, выходной вес 。

Последовательный порт питания esdelectrostic защита

Стандарт 61000-4-2 (ESD), Belt±30kVAir и ±25kvконтактная защита от разрядки

Размер: 50X40 (единица миллиметра)

Вес: 50 (единица грамм)

----------------------------------------------------------------------------------------

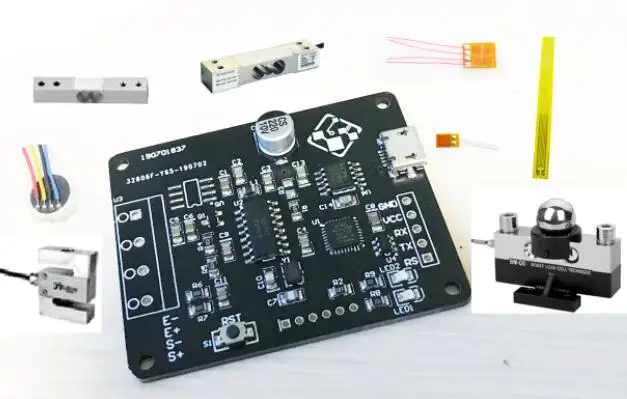

Может вводить различные взвешивающие датчики s датчик натяжения датчик давления статический датчик крутящего момента, тензодатчик (тензодатчик полный вход моста)

До тех пор, пока чувствительность датчика is5MV/VCan может быть введена внутри преобразования поглощения усиления outputKG. (общий sensitivity1MV 1.5MV 2MV)

Продукт не включает Изображение датчика. Это только демонстрация., продается только модуль приобретения., сказали, что вам нужно подготовить себя.

Тест на картинке составляет 10 кг и вес 200 г.

Путем подключения любого датчика, калибровки выход объектов с известным весом точной информации о весе 。

Подключите датчик, после калибровки 10 кг Датчик Output0.001KGNon-биение информации о весе. Используется весами 200 грамм.

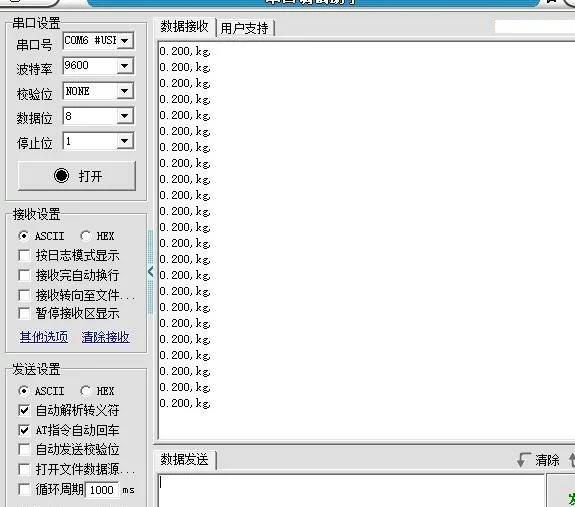

Изображение выше isUSB Подключите компьютер, открытый последовательный порт ассистента программного обеспечения для прямого вывода отображения веса.

--------------------------------------------------------

Процесс использования модуля сбора, полученный модуль соединен с собственным датчиком взвешивания или тензометром., линия должна быть подключена правильно, thenUSB просто Подключите компьютер, не нужно подключать другой источник питания,

Следующий шаг-калибровка на компьютере. Пилинг операции, конкретные инструкции по учебному курсу Taobao Wangwang контактный запрос 。

Линия called4Root, разные цвета, ищете место, где вы его покупаете, вам нужно определить линию., обычно E + E-S + S-соответствует трафаретной печати на плате Просто затяните винтовое соединение.
