Описание

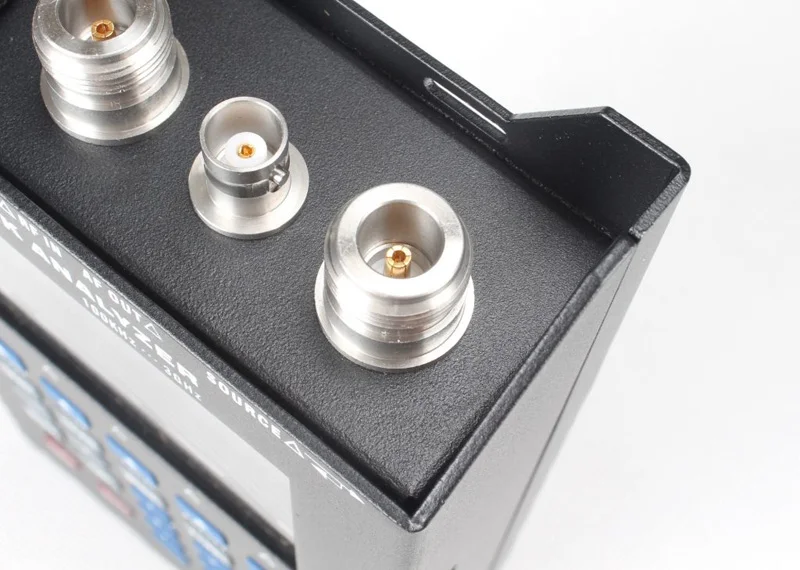

Векторный сетевой анализатор дневной Фидер анализ частоты спектра поле сила радиочастоты KC901S

Формальный векторный антенный анализатор для разработки персональных приложений. Он поддерживает один порт вектор Сетевой анализ и зарядное устройство с двумя портами скалярной системы анализа и расширяет спектр, измеритель напряженности поля и генератор сигналов и так далее. KC901S с профессиональной практичностью и, включая поддержку в течение пяти часов рабочей нагрузки, объем только 1 дм3, весом всего 1 кг, для пользователей, чтобы привнести новый опыт.

Основные особенности *
3 ГГц Частотный диапазон
1Hz Частотный диапазон
Надежная точность и стабильность
Два раза преобразования частоты, анти внешние помехи
Богатый функционал и легкий дизайн
Сообщество мудрость кристаллизации
Основная функция
Тест передачи (скалярный: фильтр отладки, усилитель, тестовая направленность антенны)
Тест на отражение (вектор: соответствие сопротивления отладки антенной системы, контроль качества)
Дисплей спектра и измеритель напряженности поля наблюдения * (испытательная станция выбросы, мы поможем вам найти источник помех)
Выходной сигнал одной частотной точки

Рекомендуемые приложения
KC901S в основном для отладки радиочастотных (RF) цепей, таких как фильтры, усилители, сплиттер, синтетический выключатель, тестовое Входное и выходное сопротивление, оценка качества системы антенного питателя, уровни оборудования обнаружения амплитуды сигнала. В большинстве частотных диапазонах, измеритель напряженности поля измерения и помехи поиска может быть осуществлена.
Этот инструмент может эффективно повысить эффективность работы, уменьшить нагрузку, улучшить качество работы. 901 S каждый электронный инженер должен иметь испытательный инструмент, также может быть использован в качестве коммуникационной инженерии, радио и телевизионной передающей станции технического персонала стоящего инструмента.В чем разница между KC901S и KC901H

KC901H является фаворитом продуктов скалярного сетевого анализатора, которые были сделаны три года назад. С тремя годами, большинство пользователей и игроки выдвинули много ценные предложения.
KC901S унаследовали преимущества KC901H, произвели огромное улучшение, подавляющего большинства сообщества рекомендации активно ответить. Их основное отличие:
1, внешний вид явной разницы, KC901S использует более удобную клавиатуру, в то время как интеграция степени улучшения, размер длины KC901H уменьшен почти на 3 см.
2, разница между функцией, функция S11 KC901S полностью поддерживает векторный тест, производительность измерения отражения реального увеличения, В дополнение к низкой частоты источника сигнала функция (частота по операциям всего 3 Гц).
3, Диапазон воспроизводимых частот разницы, S11 KC901S функции можно эффективно использовать для ниже, чем частота KC901H, S11 300 кГц могут работать только эффективно до 1,5 МГц.
4, разница между интерфейсом данных, KC901H нет интерфейса данных, KC901S имеет интерфейс USB и карту памяти microSD, вы можете легко получить доступ к результаты измерения.
5, разница между пользовательским опытом, FPGA использует KC901S для обработки высокоскоростных данных, работа fluency имеет основное улучшение; Программное обеспечение использует KC платформы нового поколения, более простым в использовании.
6, более длительный срок службы, KC901S в режиме максимального энергопотребления, батарея может быть 4 часа (опционально 5,5 часов), в то время как вес уменьшен примерно на 200 грамм.
7, встроенный барометр/измеритель высоты.

Технические параметры (только для справки, в зависимости от того, какая версия является официальной)
Диапазон частот:
Тест на передачу 100kHz ...... 3 ГГц
Отражение тест 250kHz ...... 3 ГГц
Звуковой сигнал 3Hz ...... 10 МГц
Выход уровня (в обычном режиме):
+ 3 дБм или 2 мВт (радиочастота 3 ГГц-1 МГц)
Встроенный радиочастотный Переменный аттенюатор: 0-30 дБ
0,05-1,5 В (аудио 3 Гц-1 МГц)
Вход Чувствительность:
Лучше чем-107 дБм или 1 В (2 ГГц-300 кГц)
Лучше чем-87 дБм или 10 mu V (2-2,8 ГГц)
Ущерб уровень:
Все РЧ порты DC10V, + 20dBm
Диапазон испытаний S21 (типичное значение):
100 дБ (1 МГц-1 ГГц, около 60 дБ при 100 кГц)
70dB (1-2 ГГц)
60 дБ (2-3 ГГц)
Разрешение мощность:
Частота 1 Гц, уровень 0.01dB, фаза 0,01 градусов, атмосферное давление 0.1hPa, высота 0,1 м.
Погрешность уровня (типичное значение, 25 с):
1,5 дБ (тест спектра, REF = 20 дБм), + 3 дБ (спектр, режим силы поля)
(0,5 + 0.05L) + дБ (тест S21, через калибровку, потеря вставки L меньше или равна 60 дБ)
+ 1 дБ,-3 дБ (потеря, SOL =-3 дБ векторная калибровка, RL =-25 дБ)
Абсолютная направленность (интервал 90% лучше, чем это значение):
18dB (15 МГц-3 МГц, 2 ГГц-3 ГГц)
20 дБ (2 ГГц-15 МГц)
Относительная направленность (векторная калибровка Сол, калибровка частей обратно к повреждению, чем 48 дБ, 90% диапазон)
45 дБ (2,5 ГГц-3 МГц)
30 дБ (3-2,5 ГГц, 3-1 МГц)
20 дБ (1 МГц-300 кГц)
Фазы погрешность (подогреть 1 минуты, режиме непрерывной работы)
2 градуса (1 ГГц-3 МГц)
6 градусов (2,5 ГГц-1 МГц, 3 МГц-1 ГГц)
8 градусов (3-300 кГц, 1-2,5 ГГц)
Тест полного сопротивления
Диапазон Z и R: 0-999
X диапазон: + 0-999
Может отображать значение 1000-9999, только для справки
Погрешность (25-200 диапазон): + (2.5% + 5)
Характеристики порта (статический)
Выходной порт SWR: около 1,8
Входной порт SWR: около 2
При тестировании передачи внешний аттенюатор 10 дБ может быть улучшен до 1,2 стоячей волны.
Стабильность частоты:
1ppm/year 25 C, начальная точность набора: + 0.5ppm
Барометр
Давление диапазон 300-1100hPa
3hPa (0 ~ 45 C) неопределенности давления воздуха
Диапазон высоты 9000 м--100
Измерения скорости
2 мс/точка, сканирование экрана около 1 секунды (медленное, 450pt)
Инструмент можно установить быстрее, но погрешность увеличивается. Пользователи могут быть основаны на спросе на скорость и точности необходимости взвешивать выбор.
Мощность напряжение питающей сети:
11.5V...... 32 вольт постоянного тока (внешний источник питания); 6. 5 ...... 8,4 в (батарея)
105V ...... 230 В пер. тока, 50/60Hz (адаптер питания вход)
Батарея продолжительность жизни (полная зарядка Батарея, типичное значение 15 C):
7 часов (спектра, чтобы рисунки светились источника сигнала);
5 часов (S21 или S11, в том числе ввод потери тест)
20 часов (состояние остановки, яркость дисплея 10%)
Допустимый диапазон рабочей температуры и влажности:
-20... 65 C (внешний источник питания, когда мощность батареи в диапазоне зависит от температурных характеристик батареи)
Когда температура опускается ниже-10, сигнал тревоги срабатывает, прибор автоматически замедляет скорость измерения, и не влияет на измерение.
В тех случаях, когда температура опускается ниже-30, жидкокристаллическая панель должен позволить сохранить тепло или похода по магазинам.
Температура поднимается до 85 градусов Цельсия, сбой таблицы высоты, на экране может появиться рисунок, после нормальной температуры, может быть возвращен в норму.
Превышать 0 ...... Используя широкий выбор 45 ° C, должны быть использованы для непрерывной работы, 1 минут разогрева, калибровки пользователя и сделать хорошую работу по охране труда, для того, чтобы избежать обморожения, ожогов.
10% ...... 90% R. H., без конденсации
План измерения:
200*114*46 мм (длина * ширина * толщина)
Качество (включая батарею):
Вес нетто: менее 1,2 кг
Общее качество упаковки: около 2,0 кг
Объяснить
Возможны незначительные отклонения в постоянной или временной ненормальным данных точек, неопределенности эти аномальные точки данных хуже опубликован индекс.
Фабричной инспекции показатели строго соответствуют опубликованные Технические параметры; дизайн показатели строго по фабричной инспекции показатели; не исключают небольшое количество аномальных точек;
Рекомендуется проверки период составляет 1 год.
