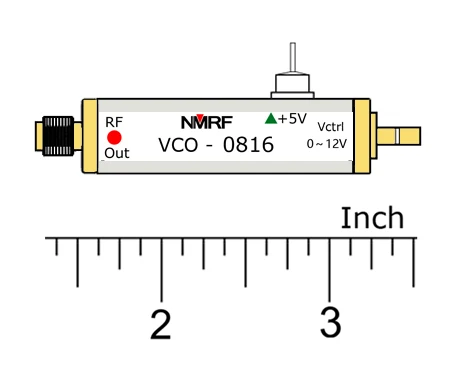

VCO-0816 80-160 МГц Радиочастотное напряжение управляемый-осциллятор, VCO, источник развертки, генератор сигналов

VCO изготовлен со встроенным чипом. Он имеет низкое энергопотребление, низкий Фазовый шум, стабильный выход, хороший Частотный отклик и настройку линейности. Это выбор, пожалуйста, оставьте сообщение, мы постараемся сделать все, чтобы прочный алюминиевый сплав защитные оболочки, который может быть использован как гетеродина или DIY развертки источника сигнала радио частотный приемник. Выход сигнала-разъем шины SMA, интерфейс питания-встроенный через свинец конденсатора (DC + 5 V), и входной терминал напряжения настройки-разъем шины SMB. Другие входные интерфейсы также могут быть настроены: 1. боковой пирсинг емкость свинца (блок питания) плюс 2 мм разъем банана (Настройка входного напряжения); 2. 3,5 мм двухканальный вход для наушников (кожа-Заземленный провод, сэндвич-контакт-источник питания, центральный контакт-Настройка входного напряжения); 3. боковой пирсинг емкость свинца (Блок питания) плюс гнездо SMA (Настройка входного напряжения, для отключения ЭКГ) ближайшее.

Модель: VCO-0816

Выходное сопротивление: 50 Ом

Частота выходного сигнала: 80-160 МГц

Выходная мощность сигнала:-4 to-5dBm

Диапазон настройки напряжения: 0-20 в

Чувствительность настройки: 3-15 MHz/V

Напряжение питания: + 5 В постоянного тока

Рабочий ток: 18-20 мА

Выходной интерфейс сигнала: SMA-F

Выходная фаза шума (Дана производителями чипов):-90dBc/Hz @ 25 kHz

Схема связи между настройкой напряжения и выходной частотой:
