456 руб.

Описание

Ребенок все машины сварки, полная победа над ручной сваркой, решить проблему ручной сварки, отсутствует проблема сварки, более надежная производительность продукта.

Добросовестное управление, Искренний сервис, говорить с качеством продукции и ответственным после продажи. Заверить клиентов, простота использования. Полный магазинСчета-фактурыДля получения подробной информации, пожалуйста, свяжитесь с онлайн-службой поддержки клиентов.

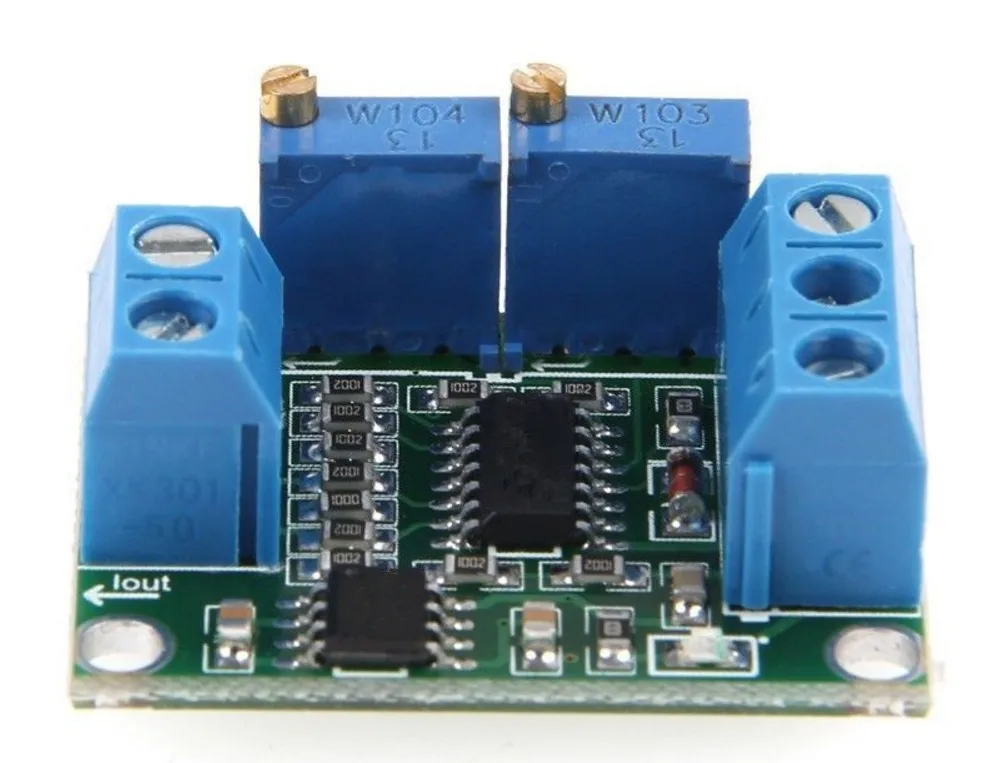

Краткое описание продукта:

Модуль тока в напряжение can0-20maCurrent сигнал преобразования to0-3.3V/0-5 В/0-10 В/0-15 в сигнал напряжения;

В процессе передачи сигнала цепи, сигнал напряжения будет ослабляться с увеличением расстояния передачи, ослабление сигнала можно избежать путем передачи тока. этот модуль используется для терминала передачи тока сигнала, преобразует сигнал в сигнал напряжения для обнаружения SCM.

Классификации основных продуктов:

Существует два вида клеммных блоков этого продукта:

Своего рода adoptionKF301-2Terminal блок как входной терминал сигнала напряжения, KF301-3As выходной терминал напряжения питания и тока.

Другой способ использовать 2,54 мм Однорядный штифт, вы можете выбрать сварку вверх или вниз, удобно для покупателя, чтобы подключить к плате непосредственно как модуль.

Пожалуйста, посмотрите посылка на чертеже для получения подробной информации

Характеристики продукта:

1. Напряжение питания Рабочий диапазон DC7V ~ 30 V
2. Выходное напряжение 0 ~ 2,5 В. 3. 3 В. 5 В. 10 В. 15 В.

3. Входная current4-20maor0-20ma (на самом деле, она может превышать объем.).

4. Ноль и полная шкала регулируется (регулировка потенциометра) 。

5. С изоляцией, без изоляции оптопары.

6. Размер модуля: 3,3*2,5 см

Примечания: более новая Случайная Доставка

Упаковка продукта Рисунок:

В настоящее время, чтобы напряжение модуль преобразования сигнала кондиционирования 4~ 20mA до 0~ 5V 3,3 V 10V 15V передатчик

Продукт схема подключения:

В настоящее время, чтобы напряжение модуль преобразования сигнала кондиционирования 4~ 20mA до 0~ 5V 3,3 V 10V 15V передатчик

Блок питания для передатчика 2 и блок питания к модулю 1 может быть тем же блоком питания или не тем же блоком питания, если положительные и отрицательные полюсы подключены реверсивно, это нормально.

В настоящее время, чтобы напряжение модуль преобразования сигнала кондиционирования 4~ 20mA до 0~ 5V 3,3 V 10V 15V передатчик

Источник питания, используемый передатчиком и источником питания к модулю, может быть той же схемой электропитания, что и следующая: если положительные и отрицательные полюсы подключены обратно, это нормально.

В настоящее время, чтобы напряжение модуль преобразования сигнала кондиционирования 4~ 20mA до 0~ 5V 3,3 V 10V 15V передатчик

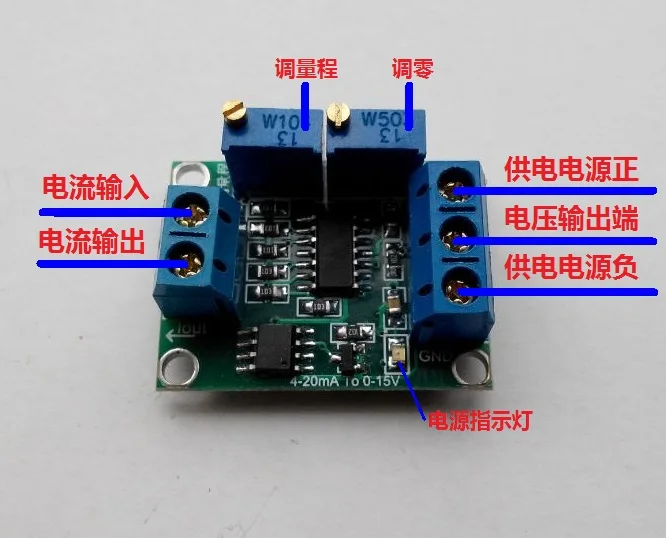

Инструкция по использованию:

1: Возьмите ребенка и подключите блок питания модуля, righ3-терминалы, верхний положительный нижний отрицательный Средний выход. входная линия тока, верхний вход и нижний выход левого терминала, затем включите питание и вы можете увидеть, что индикатор питания включен.

2: нулевая Регулировка: Отрегулируйте входной ток сигнала до минимального значения 0maor4ma, отрегулируйте нулевой регулятор так, чтобы выходное напряжение is0V 。 после регулировки лучше зафиксировать ручку потенциометра клеем.

3: степень регулировки: Отрегулируйте входной ток сигнала до требуемой полной шкалы current20ma (может быть больше или меньше than20ma), отрегулируйте полный потенциометр так, чтобы выходное напряжение было на требуемом максимальном значении (as3.3V, 5V, 10V, 15V) 。 после регулировки лучше зафиксировать ручку потенциометра клеем.

4: Отрегулируйте ток во входном диапазоне, вы можете выводить соответствующее напряжение.

'
