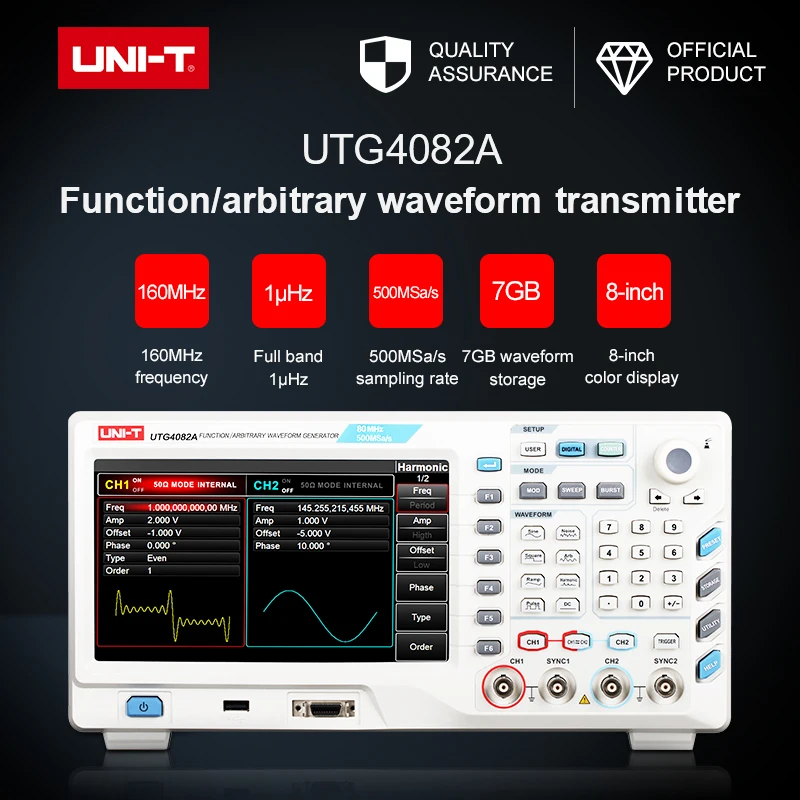

UTG4082A генератор сигналов произвольной формы 80 МГц синусоидальный выход/30 МГц импульсный сигнал/500MSa/s Скорость выборки/генератор сигналов

Область применения:Проектирование, тестирование, устранение неисправностей и ремонт электронных и электроакустических устройств, таких как тестирование цепи и оборудования в сотовых и беспроводных системах, вещания, телевизионных и радиосистем; тестирование полупроводниковых компонентов и т. Д.

Технические характеристики

Полоса пропускания: 80 МГцКаналы: 2Частота дискретизации: 500 мс/сФормы волны: синус, квадрат, пандус, гармоник, пульс, шум, напряжение постоянного тока, произвольныеРежимы работы: выход вкл/выкл, непрерывная, модуляция, развертка, взрывМодуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Частотные характеристики

Синус: 1μгц ~ 80 МГцКвадрат/Пульс: 1μгц ~ 30 МГцНаклон: 1μгц ~ 2 МГцГармоника: 1μгц ~ 40 МГцШум (-3 дБ): полоса пропускания 80 МГцРазрешение: 1μHz

Произвольной формы

Частотный диапазон: 1μгц ~ 20 МГцДлина: 8 ~ 32MptsРазрешение по вертикали: 16 битМинимальное время подъема/падения (типичное: 1Vpp):

Общие характеристики

Мощность: 100V ~ 240V ACrms, 50Hz/60HzДисплей: гироборд с колесами 8 дюймов TFT ЖК-дисплей, WVGA (800x480)Вес нетто: 3,5 кгРазмер продукта: 336 мм x 164 мм x 108 ммСтандартные аксессуары: кабель BNC-BNC x 2, кабель USB интерфейса, CD-диск с программным обеспечением для ПК, шнур питания

Особенности:

1. 500MSa/s частота дискретизации и 16-битное Разрешение по вертикали2. 32Mpts произвольный/7 GB энергонезависимое хранилище сигналов3. Доступны модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM4. Выход синусоидальной волны 80 МГц/120 МГц/160 МГц5. 30 МГц/40 МГц/50 МГц импульсная Форма волны6. Регулируемое время подъема/падения7. Два канала эквивалентной производительности
