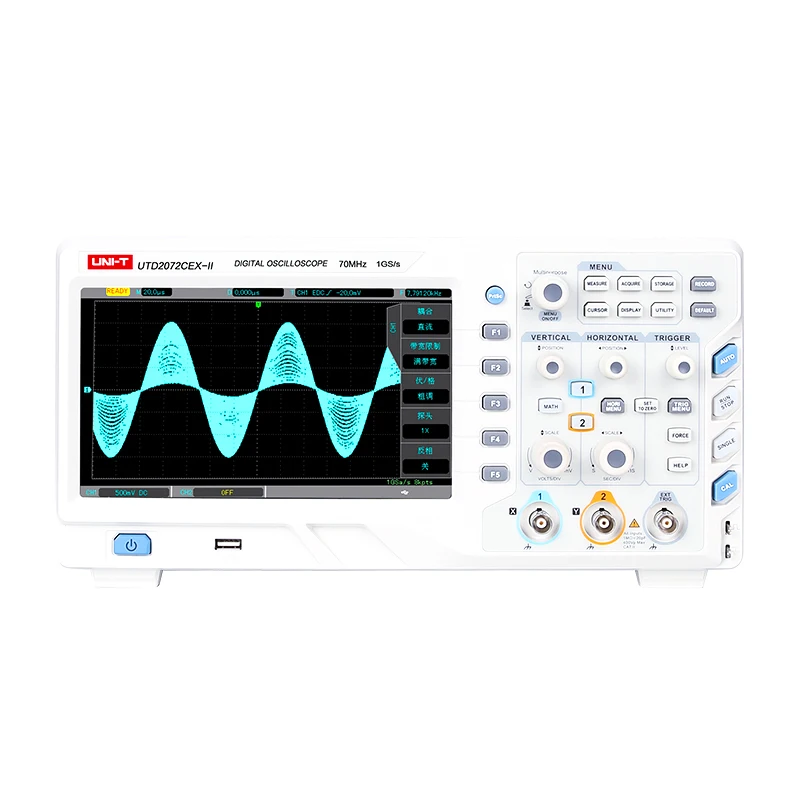

UTD2102CEX-II цифровой запоминающий осциллограф экономически эффективным настольный с гироборд с колесами 8 дюймов Экран 1GS/s частота дискретизации 500 мс/с двойной Каналы

Цифровой осциллограф UTD2102CEX-II

UTD2000CEX-II серии является экономически эффективным настольный цифровой запоминающий осциллограф с гироборд с колесами 8 дюймов экран, 800 × 480 дисплей с высоким разрешением, 1GS/s частота дискретизации, 20000 осциллограмм/s скорость захвата сигнала, 25kpts глубина памяти, различные типы триггеров, которые больше подходят для общего измерения сигнала.

Область применения:

Последовательный анализ данных, анализ джиттера, тестирование устройства хранения данных, проектирование электрического транспортного средства и электронного оборудования, оценка частотной характеристики звукового оборудования, устранение неисправностей автомобильных двигателей, ремонт и техническое обслуживание электроники.

Особенности:

1. 2 канала2. Полоса пропускания 70 МГц/100 МГц; Частота дискретизации 1 ГСА/с в реальном времени3. До 28Mpts Глубина памяти4. Выходной сигнал калибровки: 10 Гц, 100 Гц, 1 кГц (по умолчанию),10 кГц или 100 кГц5. Макс 10Mpts запись формы волны6. Гироборд с колесами 8 дюймов TFT ЖК-дисплей, WVGA (800X480)

Технические характеристики

Ширина полосы: 100 МГцКаналы: 2Частота дискретизации: 1GS/s (одноканальный), 500 мс/с (двухканальный)Время подъема: ≤3. 5nsГлубина памяти: 25 КПТССкорость захвата формы волны: ≥20, 000 wfms/sВертикальная шкала (V/div): 1 мВ/div ~ 20 в/div (1 МОм)Шкала времени (s/div): 2ns/div ~ 50 s/divВходное сопротивление: (1MΩ±2%)/(22pF±3pF)Методы хранения: Настройка, волна, Растровое изображениеТипы триггеров: Edge, ширина импульса, наклон, видео, runt, windowОперации формы волны: A + B, A-B, A×B, A/B, FFTАвто измерения: Макс, мин, высокий, низкий, ампер, Pk-Pk, средний, средний, цискат, среднеквадратичный, с ycRMS, период, Freq, подъем, падение, RiseDelay, FallDelay, + ширина,-ширина, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Duty,-Duty, область, Cycareta, OverSht, PreSht, Phase, 34 paramet ers всегоКоличество измерений: Дисплей 5 измерений в одно и то же времяИзмерение: среднее, максимальное, минимальное, стандартное отклонение, количество измеренийСчетчик частот: 6 битИнтерфейсы: USB-OTG, передача/сбой

Общие характеристики

Дисплей: гироборд с колесами 8 дюймов TFT ЖК-дисплей, WVGA (800x480)Размер продукта: 336 мм x 164 мм x 108 ммСтандартные аксессуары: зонд x 2 (1x, 10x Переключаемый), компакт-диск с программным обеспечением для ПК, шнур питания, usb-интерфейсный кабель
