Описание
Высокое разрешение USB линейный массив CCD
• Чип CCD: Toshiba TCD1304AP, Размер пикселя 8um × 200um, общее число пикселей 3648, диапазон отклика волны 300 нм ~ 1100нм.
• Частота дискретизации AD: 187,5 кГц.
• Глубина дискретизации AD: 16 бит.
• Интерфейс USB 2,0, используемый чип интерфейса USB FT245, и максимальная скорость связи составляет 1 Мб байт.
• Схема управления диском CCD и диском данных осуществляется Cyclone fpga.
• Интегрированное время экспозиции CCD регулируется в 100 шагов. Два срока интеграции могут быть 200us-20ms или 10us-1ms. Пожалуйста, сообщите продавцу заранее при покупке, в противном случае CCD с 200us-20ms время интеграции будет отправлено по умолчанию.
• Режим триггера является дополнительным для внутреннего или внешний триггер программного обеспечения программирования.
• Частота выходного кадра CCD, установленная во время внутреннего запуска, составляет 50 кадров в секунду.
• Триггер частоты внешний триггер может быть установлен на любую частоту от 1 Гц до 20 Гц по мере необходимости.
• Данные изображения CCD могут вводиться на компьютер через USB с одной стороны, или отображаться осциллографом через синхронный аналоговый выходной порт или с помощью других карт захвата.
• Синхронный выходной порт триггера может синхронно выводить Внутренний Сигнал часов или внешний триггер сигнала во время внутреннего запуска. Этот сигнал можно использовать для запуска осциллографа. Этот сигнал синхронизирован с аналоговым сигналом CCD изображения.
• Плата драйвера и датчик CCD могут устанавливаться отдельно, а два кабеля подключены. Длина линии 5 см ~ 1 м.
• Тестовое программное обеспечение записано Borland C + +, и его исходный код отправляется клиенту вместе с CCD плата.
• В дополнение к программированию исходного кода BCB, в комплект входит исходный код визуального C + +. Пользователи могут модифицировать и создавать свое программное обеспечение на этой основе. Если пользователь должен написать с другим программным обеспечением, таким как VB, Delphi или Labview, вы можете загрузить соответствующую рутину с официального сайта FT245 поставщика (http://www.ftdichip.com/Support/SoftwareExamples/CodeExamples.htm), клиент может встраивать данные ПЗС, ПЗС время интеграции и внутренний и внешний триггер команды в соответствующие процедуры могут контролировать ПЗС на основе самого программного обеспечения.
• Модель линейного массива CCD (TCD1304) такая же, как CCD линейного массива, используемая в спектре океанических оптиков HR4000. Схема привода также очень аналогична, поэтому клиенты могут использовать этот CCD для разработки спектрометра.
• Внешний триггер этой ПЗС можно использовать для захвата лазерных импульсов с более низким коэффициентом повторения импульсов.
• Сканирование с помощью этого линейного массива CCD для измерения изображений более больших диаметров пятен (> 2 см).

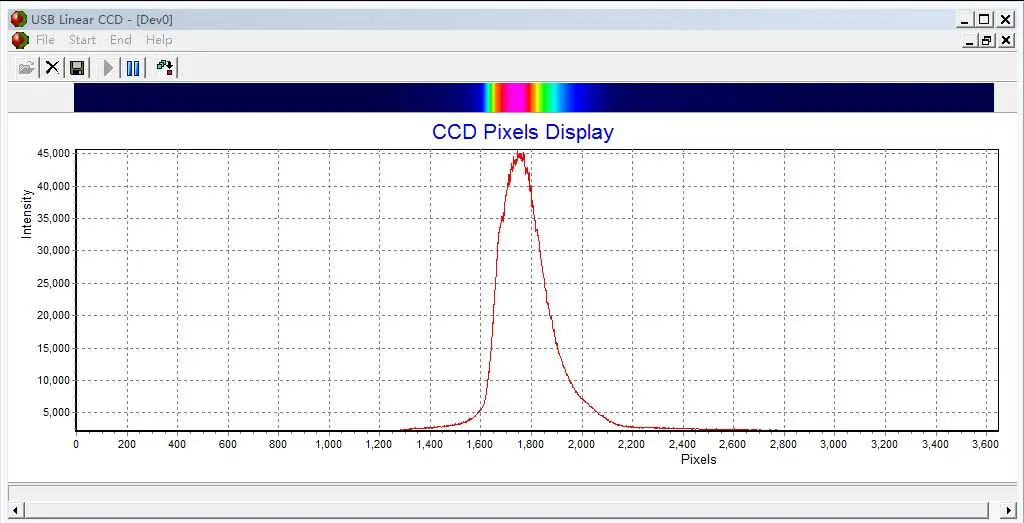

• Успешно применяется к спектрометрам и измеряется лазерный спектр sub-10fs лазера из титана, как показано на изображении выше.
'
