USB к 4-полосная ttl последовательного порта 5v3 образования легкой пены. 3 вусб для 4-полосная последовательный порт FT4232HL многоходовой последовательный порт

Только модуль последовательного порта типа 1 (без кабеля USB)

USBTurn4RoadTTLSerial порт (IEUART, commuuth)

Модель товара на этой странице: MCS-75

FT4232HLExcellent производительность идеально подходит для высоких промышленных случаев., достижения singleUSBExpand4RoadUARTSerial порта одновременной связи, этот модуль может быть использован in5V/3,3 VLevel коммутации, и обеспечить лимит 12 Мбит/с скорость связи и up500mAOfVCCPower выход.

Основные функции

● ImportedCI FT4232HL, отличная производительность usbturn серийный чип

● Тщательно оптимизируйте схему, не стесняйтесь использовать материалы, ограничьте скорость up12Mbps, удовлетворите ваши требования 。

● Интегрированный чип преобразования уровня, уровень TTLThe может be5V/3,3 vпереключаться между уровнями (LimitedVCC/TX/RX, OtherIOFixed3.3V)

● Интерфейс питания OnboardDC 5 В, переключаемый внешний источник питания увеличивает источник питания, повышает емкость нагрузки.

● OnboardEEROM, может пройти PROGThe конфигурации программного обеспечения isJRAG/SPIAnd другие интерфейсные формы 。

● Все доступные свинцовые, контейнерные 5 В/3,3 В мощность извлечения и переключаемые levelTTLSerial portIO 。

● Каждый маршрут имеет независимое Отправление и получение инструкций. Светодиодный, легко следить за состоянием последовательного порта.

● Shen JinPCB, бессвинцовый процесс, beltm3монтажное отверстие для винта 。

Изображение продукта

Модул

Аксессуары для фотографии

XH2.54Line-это подарок, подключение к компьютеру должно быть использовано, выберите, чтобы купить в соответствии с вашими потребностями.

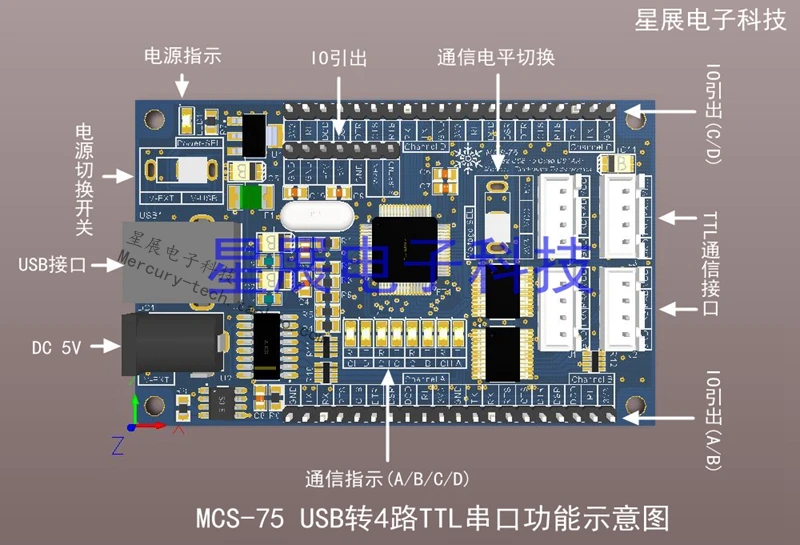

Функция описание модуля

Pin-код функции

Контакты, которые должны быть подключены для нормальной связи:

●Usbинтерфейс:Подключение к компьютеру или хост-компьютеру, должно быть подключено 。 переключатель выбора мощности dialV-USBOne сторона, от usbtake электричество 。

●Выбор уровня Переключатель:Используется для выбора сигналов и уровня питания,Dial5VOr3.3V 。

●TX A/B/C/D:Pin передачи последовательных данных (относится к потоку данных самого модуля & rarr;, соответствующий внешнему devicesRX. Прием данных.)

●RXA/B/C/D:Ножка приемной трубки последовательных данных (относится к входу данных самого модуля & larr;, соответствующий внешнему devicesTX. Передача данных.)

●Заземление:Источник питания (gndдолжен быть подключен, и не должен быть неправильным, в противном случае устройство или модуль последовательного порта могут быть повреждены.)

Следующие контакты не требуются для связи, решите, подключиться ли в соответствии с вашими потребностями.

●5 в пост. Тока интерфейс питания:5 V вход питания, для подкрепления источника питания, используйте Внешнее подключение 5vtime, переключатель выбора мощности dialV-EXT

●Оба sidesIOLead:В том числе последовательный portCTS/RTS/DCD/RI/DSREqual управление потоком ног и 5В/3,3 В извлечение энергии, как правило, не используется, решить, подключаться или нет в соответствии с вашими потребностями.

Подскажите

● Из-за ограничения электрических характеристик, оба sidesIOOnRXPINs не могут быть использованы для связи., может использоваться только для измерения сигналов, пожалуйста, используйте белый для связи. Xh2.54на терминале RX, OtherIOCan использоваться нормально

● Заводской тест, соединение TX/RXDirect, снимите его при использовании.

Меры предосторожности

● Этот последовательный порт is5V/3,3 V TTLLevel, не connectRS-232Level устройство (+-5VTo +-15 V)

● Этот модуль usbнагрузка с блоком питания не должна превышать 500 мА, в противном случае модуль или компьютер повреждения от перегрузки (связь только needsGND/TX/RXThree линии

● Когда этот модуль внешне мощен 5 в с нагрузкой не должен превышать 3,3 мА, в не более мА, в противном случае, модуль может быть поврежден от перегрузки.

Тесты метод

ToWindowsUse belowSTC-ISPTest спонтанный самосбор в качестве примера, другие ситуации аналогичны.:

1. Модуль подключается к компьютеру, синий индикатор питания загорается.

2. Установите драйвер, просмотрите серийный номер порта из менеджера устройств.

3. Компьютер открывается помощник последовательного порта, выберите соответствующий номер последовательного порта.

4. Введите любое содержимое в области отправки. Выберите текстовый режим.

5. Подключение непосредственно с перемычкой capTXAndRX, то есть отправленные данные возвращаются напрямую., самосбор.

6. Область приема (Выберите текстовый режим) см. Возвращенное содержимое, поясните, что модуль последовательного порта работает нормально.Информация о продукте

●Driver (Windows/Linux/Mac 32/64Bit операционная система)

●WindowsDriver инструкции по установке

● Средство отладки windowsserial (STC-ISP, XCOM, SScom, SecureCRTEtc. 6 Seed)

Пользователи Linux/MacSystem только обеспечивают драйверы, Нет связанных инструментов отладки и технической поддержки, пожалуйста, поймите.

Ссылку для загрузки

Пожалуйста, обратитесь в службу поддержки клиентов по ссылке для загрузки после покупки.

● Отдельные мобильные телефоны не могут открывать ссылки., пожалуйста, используйте компьютер или измените свой браузер для загрузки.

● Файл является generallyRAROrEXESelf-распаковывающийся формат, если вы не можете открыть его, пожалуйста, Загрузите программное обеспечение для декомпрессии самостоятельно.

Продукт Размеры

Упаковочный лист

● ЗамечанияДополнительно будут включены только опции, соответствующие странице выбора.
