Ультра-маленький ttl, UART последовательный порт для MBUS хост, MBUS модуль считывания счетчика с защитой от короткого замыкания

Ttltturnmbus, модуль передачи последовательного порта

Примечание: схемы модуля включают все обновления устройства, параметры, интерфейс, размер и внешний вид точно такие же.!

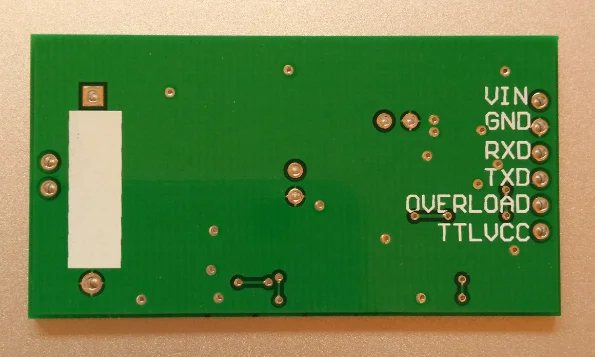

Краткое введение: ниже представлена старая версия физической карты

Новая версия

TtlПоворотаMBUSОсновной модуль, передача последовательного портаMBUSОсновной модуль, применяемый к воде, Газу, горячей, таблицеMBUSМодуль считывания счетчиков, входное широкое напряжение range5V-15V, совместимый с varietyTTLLevel, TTLLevel может быть установлен, шина с защитой от короткого замыкания, вывод короткого замыкания может быть самовосстановлением, сверхнизкое энергопотребление в состоянии защиты от короткого замыкания 。

Модули совместимы с характеристиками varietyTTLLevel, гибким применением в wiselessrfturnmbusmodule, GPRSTurnMBUS, 485TurnMBUSAnd других модулях.

Модуль экспортируется в Европу, Ближний Восток и другие регионы, обычно используется в wiselessrfturnmbus, GPRSTurnMBUS, 485TurnMBUSIn других применений.

Примечание: последняя версия модуля немного отличается от изображения., параметры/размер/интерфейс точно такой же.

Особенности:

1. Совместимость 3. 3В, 5VTTLLevel, уровень напряжения может быть установлен!

2Защита от короткого замыкания, индикатор состояния короткого замыкания, самовосстановление шины от короткого замыкания!

3В линейных международных стандартах и международных стандартах!

4Маленький размер, низкая стоимость места, легко установить!

5. Системно полностью экранированная, Стабильная и надежная связь, имеет betterEMC!

6. Связь rate300-9600Can адаптируется! сотрудничаем с нашим модулем для ограничения скорости передачи данных up38400No код ошибки!

7. Передача данных в диапазоне номинальной нагрузки не имеет спонтанного самостоятельного сбора!

8. Нет данных, спонтанная Самостоятельная коллекция!

9Пожалуйста, обеспечьте стандарт 2,54 мм расстояние между отверстиями!

ProvideMBUSBus напряжение в пределах стандартного диапазона, следующее описание стандарта isMBUS

Примечание:Автоматическое выключение шины после короткого замыкания модуля, сверхнизкое ЭНЕРГОПОТРЕБЛЕНИЕ ШИНЫ, модуль автоматически определяет, является ли шина короткой замыканием., автоматическое восстановление!

Интерфейс Описание:

1 、 VIN: Мощность входной порт 5 V-15 V, абсолютное максимальное напряжение не exceed18V, в противном случае модуль будет повреждена.

2. GND: системно

3 、RXD: подключение к внешнему последовательному порту (внешнему оборудованию) RXD, высокий уровень

4. TXD: подключение к внешнему последовательному порту (внешнему оборудованию) TXD, нужна Внешняя высота

5 、Перегрузка: Выходная индикация короткого замыкания, высокий уровень по умолчанию, поворот на низкий уровень после короткого замыкания, может быть подвешен

6. TTLVCC: TTLSerial Порт настройки уровня напряжения ноги, не подвешивается, должен заинтересовать уровень напряжения

7. M: интерфейс MBUSBus, высокий уровень в стандартном диапазоне (настраиваемый)

Примечание:

1 、TTLVCCInput3.3VTime, ttlсигнал последовательного порта is3.3V;

TTLVCC Вход 5 VTime, TTLThe последовательный порт сигнала is5V; введите OtherTTLFor Вход уровня сигнала 。

2. Входное напряжение ttlvccне может превышать входное напряжение.

Другое параметры:

Вход voltageVIN:Мощность входной порт 5 V-15 V, абсолютное максимальное напряжение не exceed18V

Грузоподъемность: модуль может переносить стандартную mbusslave machine12A

Антистатическая способность: ± 12 кВ

Рабочая температура:-25 ~ 75℃

Температура хранения:-30 ~ 80 ℃

Рекомендуемый дизайн:

Шина к наземному разъему 1to2.2nf, в соответствии с полевым приложением, значение емкости может быть соответствующим образом увеличено., максимальное значение не может превышать 10nf 。

VINInput электролитический конденсатор 10to100uf электролитический конденсатор, конденсатор Выдерживает напряжение
