TTP223/TTP223B/TTP224/TTP226/TTP229 сенсорный выключатель Сенсор цифровой 1/4/8/16 системы безопасности-канальный емкостный сенсорный модуль

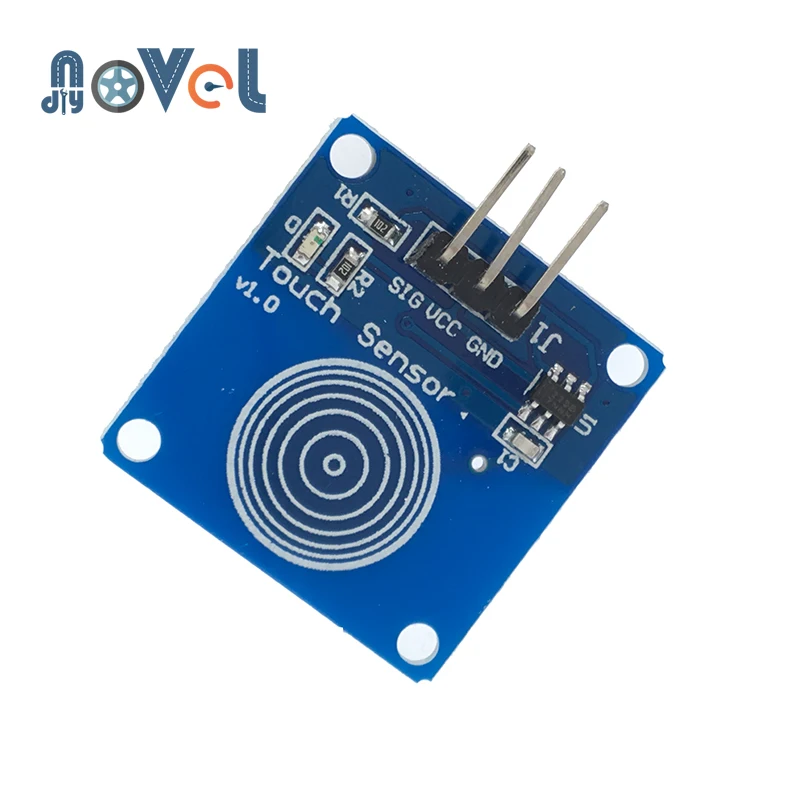

Модуль основан на сенсорном IC (TTP223B) емкостном модуле сенсорного переключателя. В нормальном состоянии, модуль выводит низкое, низкое энергопотребление; когда палец касается соответствующего положения, выход модуля высокий, если не трогать в течение 12 секунд, переключитесь в режим низкой мощности. Толчкового типа: исходное состояние низкое, высокое касание, не касание низкое (аналогичное касание кнопки) Модуль может быть установлен в таких как поверхностный пластик, стекло неметаллических материалов В дополнение к тонкой бумаге (неметаллической), покрывающей поверхность модуля, при условии правильного расположения касания, вы можете сделать скрытый в стенах, настольные компьютеры и другие части кнопок

Особенности: Низкое энергопотребление Источник питания для 2 ~ 5,5 В постоянного тока Может заменить традиционное касание кнопки Четыре отверстия для позиционирования винтов M2 для легкой установки Интерфейс сенсорного датчика :( последняя фотография показывает)

-Интерфейс управления: в общей сложности три контакта (GND, VCC, SIG), GND на землю, VCC является блоком питания, SIG цифровой выходной сигнал pin;

-Индикатор питания: зеленый светодиодный, питание справа, что блестит;
-Сенсорная область: похожая на значок отпечатка пальца внутри области, вы можете касаться триггерного пальца.
-Отверстия для позиционирования: диаметр отверстия винтов 4 М2 составляет 2,2 мм, позиционирование модуля легко устанавливается, для достижения межмодульной комбинации;

Описание:

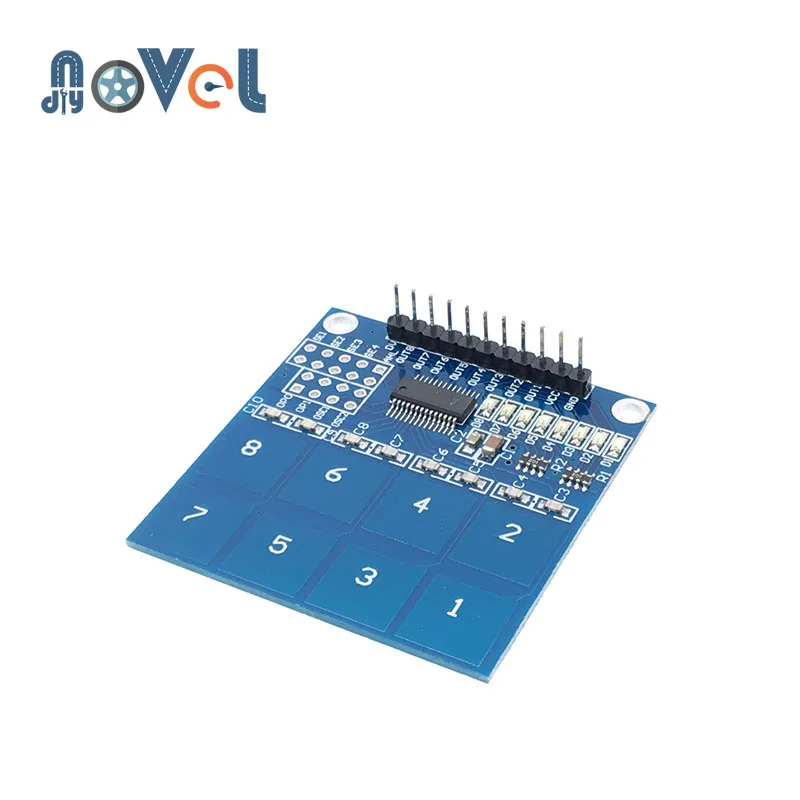

1,8 клавишная плата TTP226 емкостный сенсорный датчик IC

2, бортовой 8-ми уровневая индикатор состояния

3. Рабочее напряжение: 2,4-5,5 В

4, модуль может быть установлен в выходной режим, ключевой выходной режим, самое длинное время и быстрый выход/варианты низкой мощности

5, размер печатной платы: 47,5 (мм) x46 (мм)
