Описание
Описание:4 провода, простота в использовании, а также для детей возрастом от 5 до 10 V Напряжение привода, прямой выход в качестве напряжения сигнала из-за приводят к изменениям.
Ссылки на учебные материалы и библиотеки: https://www.instructables.com/id/Scale-With-5kg-Load-Cell-and-HX711-Amplifi/ или https://github.com/aguegu/ardulibs/tree/master/hx711
Работает для raspberry pi

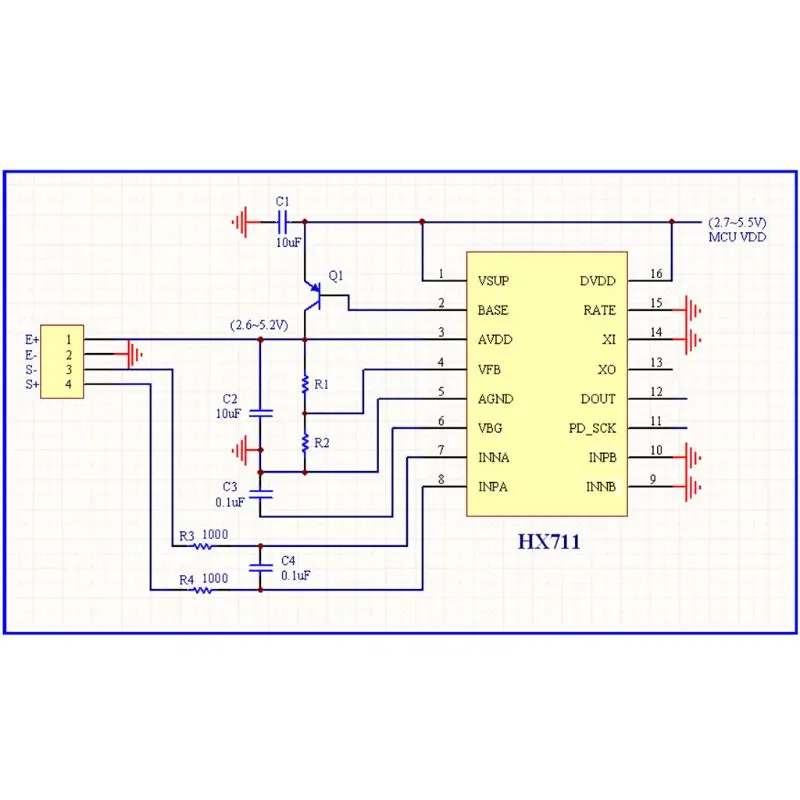

Модуль использует 24 высокоточных A/аналого-цифрового преобразователя с чипом hx711, предназначен для высокоточные электронные весы и дизайн, с двумя аналоговые входные каналы, внутренний программируемый усилитель интегрированный мультипликатор 128.
Входной канал может быть настроен для того чтобы обеспечить мост напряжение электрический мост (например, давление, вес) датчик модель является идеальным, высокая точность, с низким уровнем затрат для отбора проб спереди-конечный модул
Технические параметры
Диапазон: 0-20 кг по самой низкой цене
Чувствительность на выходе: 1,0 ± мВ/в
Нулевая Выходная мощность: ± 0,1 мВ/в
Нелинейный: 0.05%; f
Lag: 0.05%; f
Повторяемость: 0.05%; f
Ползучие: 0.05% Ф. С/3 мин
Выходное сопротивление: 1000±5% Ом
Дрейф нулевой температуры: 0.05% Ф. С/10 °C
Температура Чувствительность дрейф: 0.05% Ф. С/10 °C
Размер тензодатчика: 81*13,5*13,5 мм/3,18*0,53 * 0.53in

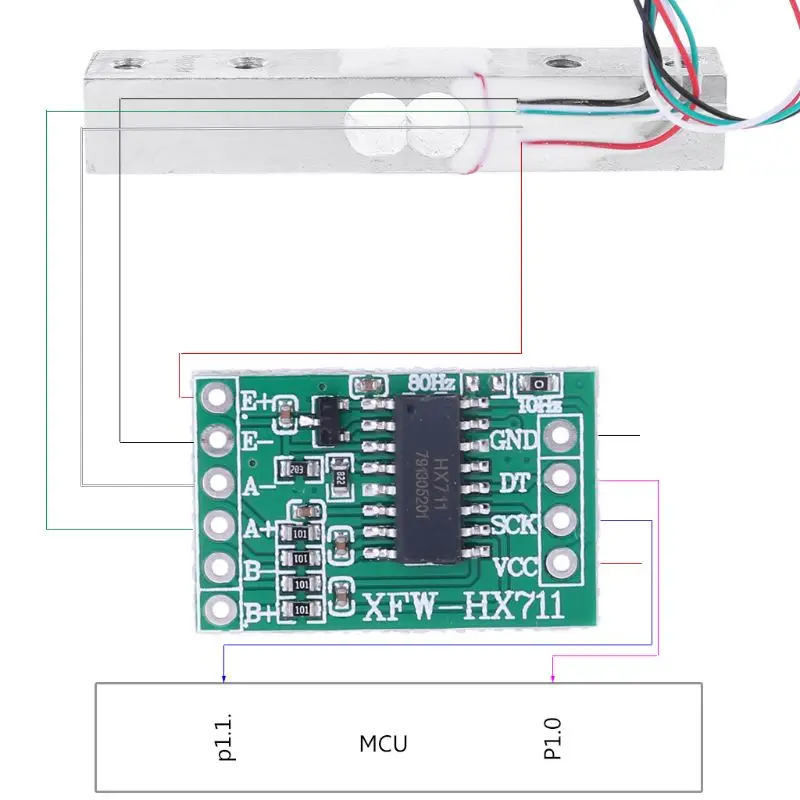

Свинцовый кабель
Мотивация положительная: красный
Стимул отрицательный: зеленый
Сигнал положительный: черный
Сигнал отрицательный: белый
Примечание:
Возможны незначительные отклонения на 1-3 мм вследствие измерений вручную. Спасибо!
Один конец датчика фиксируется винтовым отверстием, другой конец находится в плавающем состоянии, а Гравитация применяется в направлении, указанном этикеткой.
Особое внимание следует обратить, чтобы не нажимать непосредственно на белую резиновую часть, чтобы избежать повреждения сенсора.
Посылка включает в себя:
1 * датчик веса тензодатчика

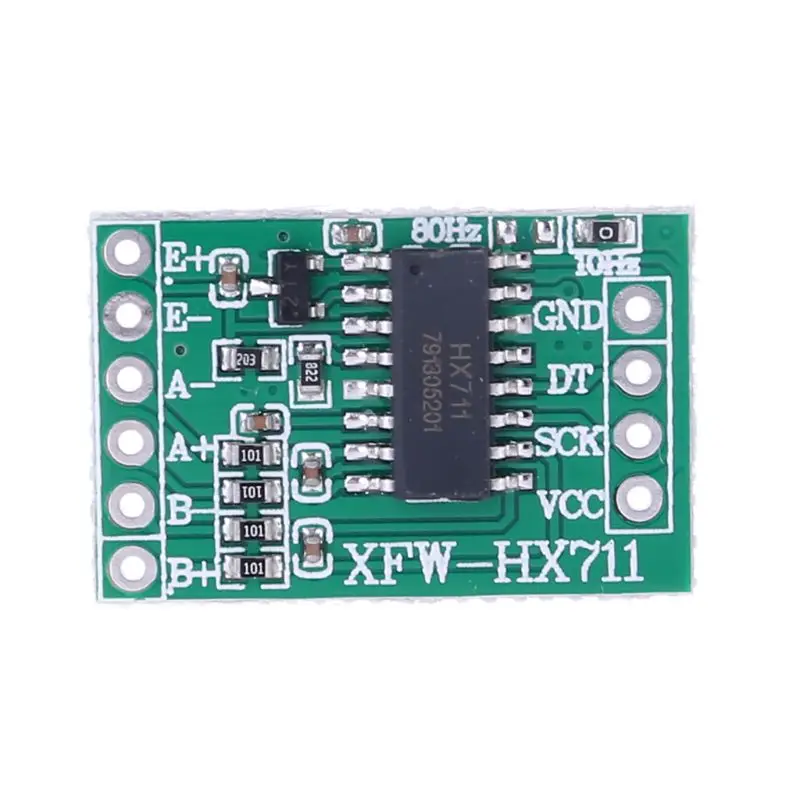

1 * HX711 модуль
Характеристики
- Бренд
- OOTDTY
- Объем
- normal
- Номер модели
- Load Cell Weight Sensor
