Цифровой осциллограф DIY Kit разобранные части с ЖК 20 МГц зонд Набор для обучения части осциллографа

Описание

Цифровой осциллограф DIY Kit разобранные части с ЖК-дисплеем 20 МГц зонд Набор для обучения

Описание:

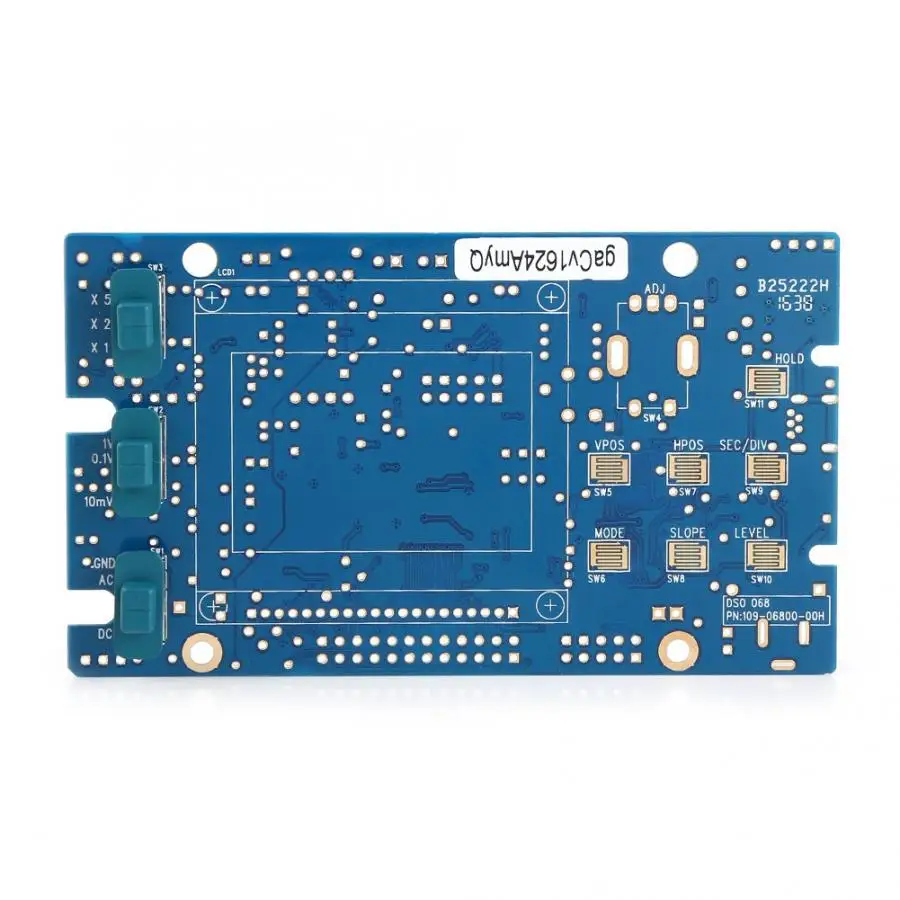

Это полная версия цифрового осциллографа DIY частей, включая 20 МГц стандартный зонд. Основная монтажная плата была протестирована с припаянным компонентом SMT. СИсходная программа осциллографа (обучающая версия) и шаблон эксперимента,Удобно для пользователя для разработки собственной программы и исследований. Он также может работать с программным обеспечением jyeLab и составлять Виртуальный осциллограф, отображаемый с экраном ПК.

Особенности:

Кроме интегральной схемы, большинство других компонентовПринимаются с булавкой, что уменьшает требования к умениям отОператоры, и предоставляет больше возможностей, чтобы понять принципСхемы, внутренних характеристик и т. Д.
Модульная конструкцияИспользуется на некоторых функциях, чтобы осветить основной канал,Уменьшить трудности с пониманием всей схемы осциллографа.
ТамПодробные иллюстрации материала, включая четко маркированные электрическиеСхема, подробное графическое производство иллюстрации, полный списокМатериалы и очистка способа устранения неисправностей, который улучшаетПроизводство успеха.
Он имеет лучшую функцию и производительностьВключая улучшения полосы пропускания, чувствительности, длины записи иДобавляет интерфейс USB, возможность питаться от аккумулятора.
ПредустановленнаяПрограмма обновления программного обеспечения (загрузчик) и интерфейс USB позволяют обновлятьИли перезаписывать программы без добавления какого-либо оборудования, которое не толькоУдобно для пользователя, чтобы улучшить производительность осциллографа, но такжеДелает инструмент многофункциональной SCM экспериментальной платой.

Технические характеристики:

Канал	1
Аналоговая полоса пропускания	Для детей 0-3 лет МГц
. Частота дискретизации в реальном времени	2 Мбит/с
. И то же время частота дискретизации	20MSa/s
Развертки диапазон	0.5us-10 мин
. Вход Напряжение	50Vpk (1:1 зонд) и 400Vpk (10:1 зонд)
Вертикальной чувствительностью	100 мВ/Div-5V/Div
Вертикальный Разрешение	8bit
Запись Длина	256/512/1024 точек (изменяемый)
Вход муфта	DC/AC
Вход сопротивление	1 мОм
Сигналов сохраненный/	Одна группа
Экран Графический отправить	Да
Тесты источника сигнала	5 V1 Гц-4 МГц (переменная)
Режим запуска	Автоматический/Обычный/одиночный
Триггер Тип	Поднимающийся край/падающий край
Диапазон изменения уровня пускового напряжения	-4До + 4
Положение запуска диапазон	1%До 100% (сменный)
Компьютерный (виртуальный) осциллограф	Да
Диапазон измерений	5 МГц
Чувствительность	0.2Vpp
БПФ Длина	256/512/1024 точек (изменяемый)
БПФ частота дискретизации	1Sa/s-2MSa/s
Дисплей	ЖК-дисплей с подсветкой
Питание	Литий-ионный аккумулятор USB/3,7 в (не входит в комплект)
Управление Интерфейс	Проводящий клей переключатель + выбор кодированияПереключатель

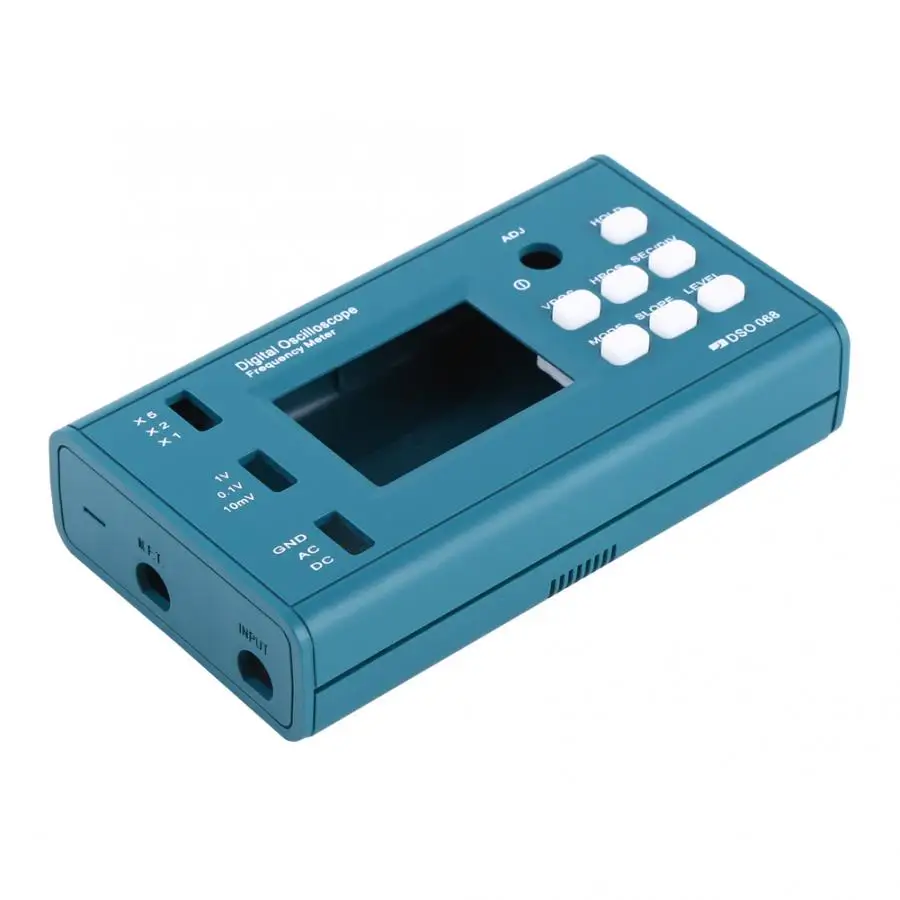

Оболочки Размеры	122x70x27 мм/4,8x2,75x1,06"

Посылка включает в себя:

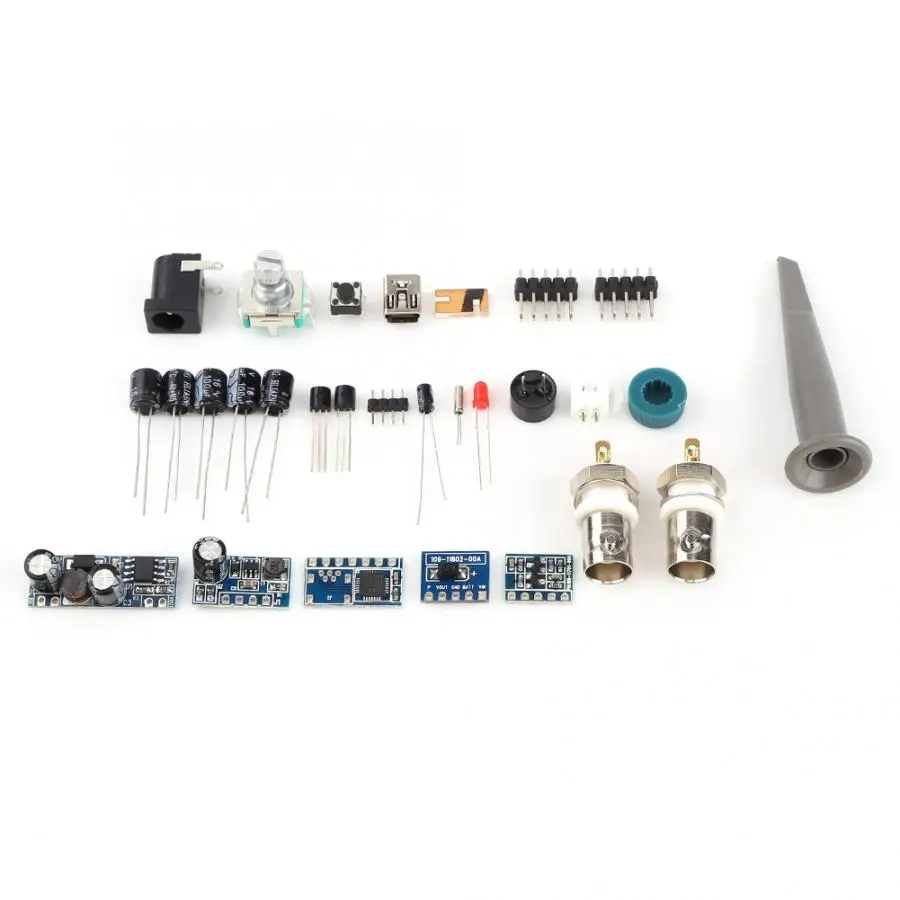

1 Набор осциллографа (разобранные детали)

Примечание:

Этот комплект требует электронных познаний и умений, пожалуйста, убедитесь, что вы знаете, как его собрать и использовать.
