Цифровой измеритель сопротивления постоянного тока Измерительный диапазон 200 Ом тестер низкого сопротивления Омметр Разрешение 0,1 Ом

Обратите внимание:

Тип 1: стандарт: один измерительный прибор без аккумулятора и зажима

Тип 2: Стандартный + 45cm4PXH терминал AWG22 # тестовый провод

Тип 3: Стандарт + сварная папка Кельвина

Type4: 3 №5 с питанием от аккумуляторной батареи готовой продукции

Эта серия часов была поставлена на полки и была получена различными электронными производителями с чрезвычайно высокой стоимостью производительности., индустрия обслуживания бытовой техники, признание пользователей, таких как научно-исследовательские организации. эта серия часов проходит 2 проверку и непрерывное улучшение многих пользователей в последние годы, в дизайне, Всесторонне изучены факторы воздействия коэффициента дрейфа температуры каждого компонента на точность., стабильность и точность линейности достаточно хороши. любой точный измерительный прибор должен быть откалиброван, чтобы обеспечить точное измерение. В связи с дискретностью электронных компонентов, 0.1% или 0,01% от 1 невозможно гарантировать сопротивление Европы. 1 Европа, этот заголовок Является После многих экспериментов в качестве стандартного резистора выбирается низкотемпературный Дрифтерный резистор., доставка Перед тем, как Обедненный уран После трех прецизионных калибровок, то есть для обеспечения точности и линейности.

В этом магазине используется AmberAT516High-precision Измеритель сопротивления постоянного тока, используемый в качестве эталонного измерителя для каждого диапазона., at516точность составляет 0,05%, для обеспечения точной калибровки счетчика.

Меры предосторожности по использованию:

1. Измеритель измеряется четырьмя проводами, лучше всего использовать зажим Кельвина, чтобы обеспечить точность измерения, вы также можете использовать четыре тестовых зажима или крючка., для того, чтобы отличить сигнал, Can firstI +, I-два провода подключены к обоим концам измеренного резистора, thenV + разъем + один конец, V-разъем-один конец, два зажима в то же время Конец должен быть как можно ближе. 2. Поскольку сопротивление измеряется в миллиомах, очистите измеренный резистор, чтобы обеспечить надежный контакт, очень небольшое сопротивление контакта может быть измерено и повлиять на результаты измерения., лучше всего использовать тест Кельвина клип 。 обратите внимание, что контакты различных встроенных устройств Будут иметь различные материалы. 10 сопротивление вокруг миллиом. 3. Потому что это небольшое измерение сигнала, держать подальше от сильных источников электромагнитного излучения, таких как мобильные телефоны и т. Д. не прикасайтесь к внутренним компонентам счетчика руками., дисплей будет сильно скакать, обратите внимание на то, чтобы поддерживать хорошую рабочую среду для Метр, это также гарантия точности счетчика. лучше всего положить его в коробку при использовании в суровых условиях. 4. Характеристики due7107, измеренное значение сходно 100.x/132. XOushi, такие как измерения 98.1европейское сопротивление, последний отображаемый может be98.1to98.2биение прибытия составляет ± 1 слово биение, это нормальное явление. поэтому самые маленькие мерки Значение probably0.15Europe 。

5. Обратите внимание, что полярность входного напряжения не должна быть изменена., измеренные четыре провода должны быть подключены к требуемой проводке. Если это не калибровка, Не регулируйте Калибровочный потенциометр небрежно., ни один тестовый узел не будет иметь большого отклонения. Если позволяют условия, рекомендуется регулярно калибровать заголовок., после калибровки, это best3296потенциометр запечатан клеем, чтобы предотвратить Неправильной 。

Метод калибровки:

Возьмите one1 Европейское сопротивление, сначала Измерьте истинное значение с резистором с точностью выше, чем этот метр., затем подключите сопротивление к этому измерителю для измерения., регулировка потенциометра header3296Multi-turn, делает значение дисплея головки метра отличаться от значения Из сопротивления, измеренного высокоточным измерителем В ± 1 в пределах слова (например, высокоточный цифровой мост измерения 100 сопротивление Европы is100.1Europe, подключите этот резистор к измерителю для измерения., сделайте отображаемый value100.0To100.2), лучше всего использовать четырехпроводное приспособление для Калибровке. 。

Применение:

1. Нажмите на клемму провода, как показано ниже. слева направо, источник питания положительный (красный), отрицательный полюс питания (черный), I-(белый), Vin-(желтый), I + (зеленый), вин + (синий) Я +, я-за Текущая Лапка, вин +, Вин-для измерения ног, при использовании четырехпроводного измерения, I-AndVin-для зажима, I + AndVin + для зажима, нет Кельвина клип может быть белый + желтый поворот и синий + зеленый прикручивается вместе, также можно измерить, но погрешность измерения увеличится.

2. После подключения блока питания, power-on display1666, затем первое место слева shows1 загорается третья Десятичная точка, в соответствии с первым шагом, подключите линию и подключите измеренное сопротивление для измерения.

На изображении выше показано, что тестовый конец открыт после включения.

Measurement100.2European сопротивление 。

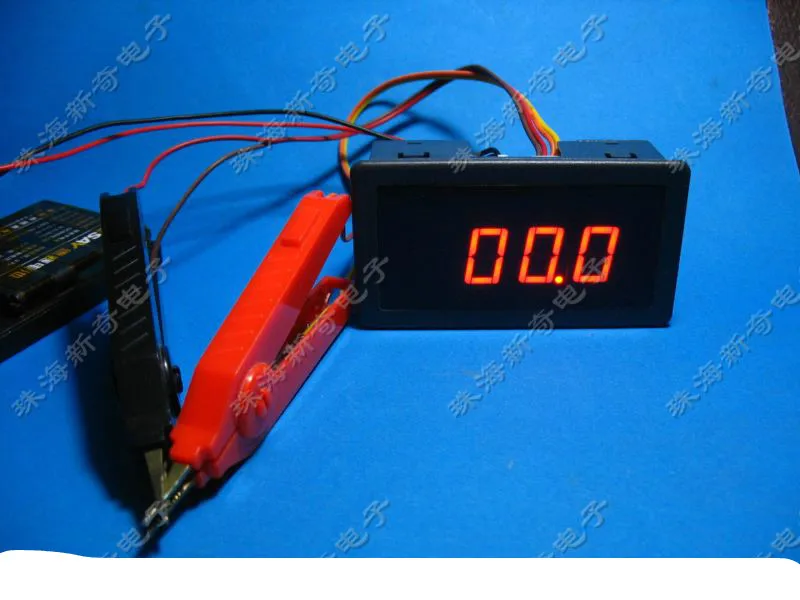

3. Тест на короткое замыкание, может возвратиться к нулю идеально.

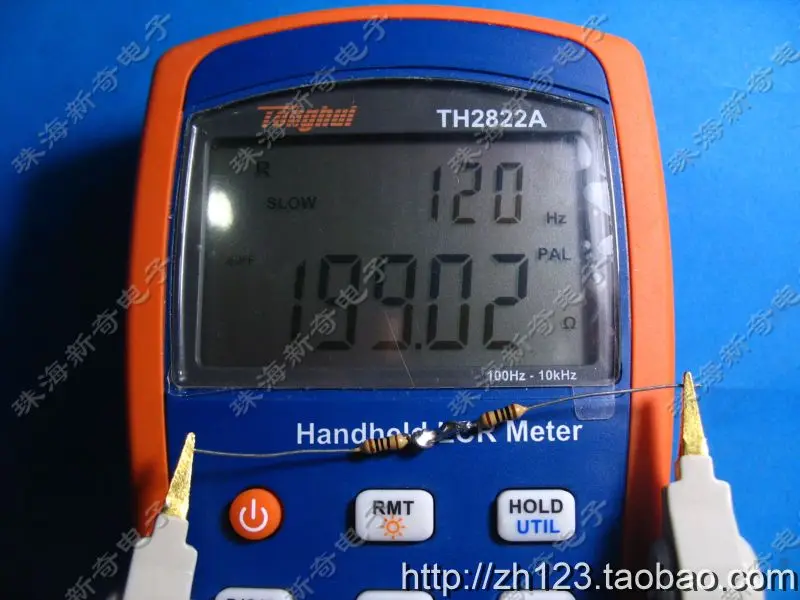

Ниже приведено сравнение точности с использованием портативного цифрового разъема Tonghui BridgeTH2822A

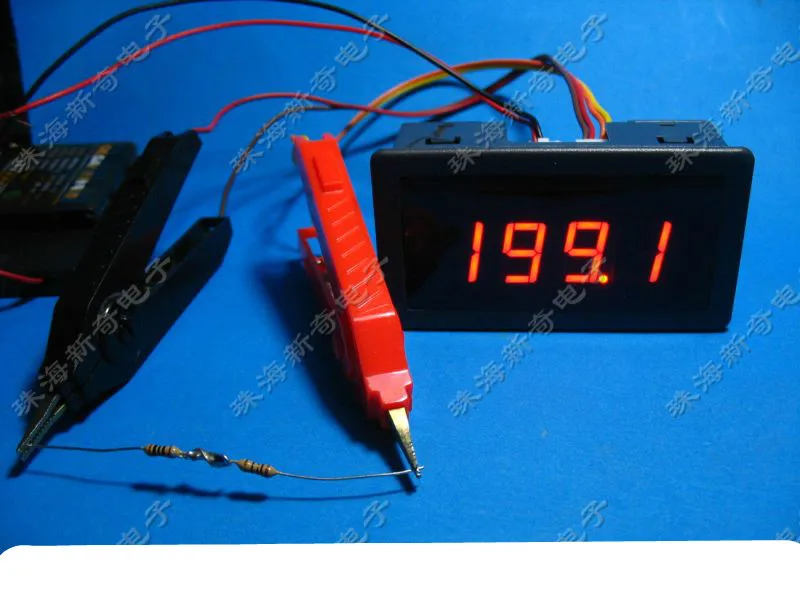

Это предельный тест, 199,1 Европа, на самом деле in199.0To199.1Beating, посмотрите вниз, линейность неплоха, данные измерений сравнения измеряются после одноразовой калибровки., это не школьный тест.

Измерение, на самом деле in16.93-16,94 биение

Вышеуказанный тест-это Номинальное 100европейское сопротивление

Выше указаны номинальные размеры1. 493 Европейское сопротивление

Test0.5 * 3 токовый измерительный резистор, фактическое измерение моста is149.5 миллиом. Это самое низкое измеренное значение, ниже этого значения будет отображаться ноль.

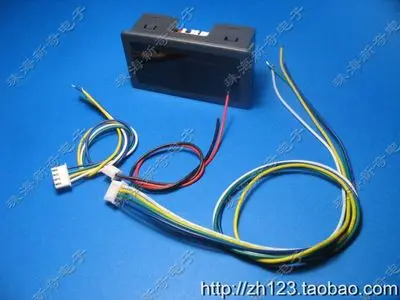

Три части на рисунке ниже будут конечными продуктами, которые вы получите., 200 Европейский дальномер, 2 PXHOne терминал линии, 4 PXHOne терминал линии.
