Цифровой генератор синтеза сигналов dds функция генератор сигналов diy kit+ панель синусоида квадратный пилообразный треугольник-волна генератора

Описание

Описание товара

Параметры, включая частоту, диапазон, смещение и т. д., все заданы цифрами, быстро и удобно для работы. С шаговой тонкой функцией регулировки, и размер шага можно установить свободно.
Функция частотной развертки, частота старта-стопа, время и скорость могут быть установлены цифрами; триггерный сигнал управления стартом и концом частотной развертки, форма волны частотной развертки-это Выбранная форма сигнала.
С функцией триггера можно использовать внешний сигнал для управления выходом и запуском и концом частотной развертки генератора сигналов.
Пользователь может свободно определить необходимую форму волны, может регулировать ее частоту, диапазон, смещение и т. д., после загрузки с ПК. под режим сигнал сервопривода, может установить сервопривод положение свободно, также может работать назад и вперед любые настройки секций.
Пример: 1. выходная частота настроена на 5 кГц, клавиша работы: [F/T] [5] [KHz]; 2. амплитуда выхода устанавливается на 3 в пике до пика, ключевая работа: [AMP] [3] [V]; 3. смещение постоянного тока настроено на-2,5 в, клавиша работы: [OFS] [+/-] [2] [5] [V] [.]
Основные Режимы работы:
Режим фиксированной частоты (CW)
Режим развертки (развертки)
Сигнал сервопривода узоры (сервопривод)
Типы выходных сигналов: синусоидальный, квадратный, треугольный, положительный и отрицательный пилообразный, положительная и отрицательная лестница, пользовательские произвольные формы сигналов и сервоуправляющий сигнал
Частотный диапазон: 0-200 кГц (синус)
Разрешение частоты: 1 Гц
Точность частоты: 0,149 Гц (при F более 40 Гц), 0,000596 Гц (при F менее 40 Гц)
Разрешение цикла: 1 мс
Амплитудный диапазон: 0-10 в pp
Точность амплитуды: 0,1 в
Диапазон смещения постоянного тока: от-5 В до + 5 В
Точность смещения постоянного тока: 40 мВ
Глубина памяти формы волны: 256 байт
Максимальная частота дискретизации: 2,5 Msps
Входной уровень триггера: высокий 3,5 В (мин.), низкий 1,5 В (макс.)
Когда задержка выходного сигнала триггера: менее 5us
Синхронный выход: уровень ttl
Выходное сопротивление: 50 Ом
Напряжение питания: 15 В постоянного тока
Ток питания: менее 150 мА (без нагрузки)
Размер печатной платы: 15,5*5,5 см/6,1*2,16 дюйма (Д * Ш)
Вес печатной платы: 32 г/1,14 унций
Размер экрана: 6,5*1,5 см/2,6*0,6 дюйма (Д * Ш)
Вес экрана: 31 г/1,09 унций
Размер панели: 15,5*6 см/6,1*2,36 дюйма (Д * Ш)
Цвет: как показано на картинке
Материал: печатная плата

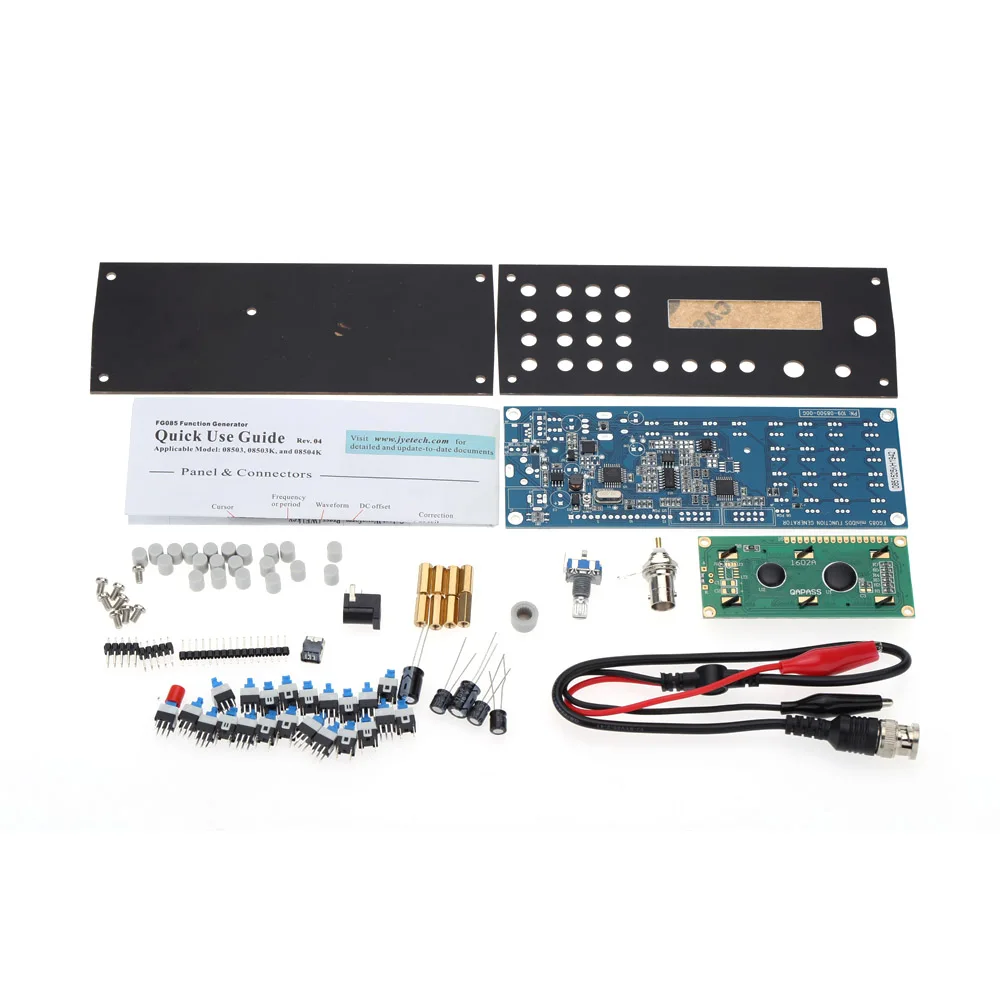

Посылка список:
1 * DDS цифровой генератор функции синтеза с панелью
1 * Руководство пользователя
Только вышеуказанная посылка, другие товары не включены.
