Цифровой DC Миллиомметр диапазон головки 2 Ом низкое сопротивление тестер Омметр четыре провода измерения

Описание

Обратите внимание:

Тип 1: Стандартный + 45cm4PXH терминал AWG22 # тестовый провод

Тип 2: стандарт: один измерительный прибор без аккумулятора и зажима

Тип 3: Стандарт + сварная папка Кельвина

Type4: 3 №5 с питанием от аккумуляторной батареи готовой продукции

DIYDC Миллиомметр небольшой измерительный прибор сопротивления измерительный дальность миллиом

Посылка описание (вся посылка не имеет батареек.!):

1 、 Стандартный:Головка для часов с миллиомами + Клеммная линия PXHOne 2 + Клеммная линия PXHOne 4 (changyue20 см)

2. Стандартная + 45cm4PXHTerminalAWG22 # тестовая линия (45 см )

3. Стандарт + Сварка well45cmA пара кельвиновых зажимов для тестовых линий

Сварка кельвиновых зажимов занимает время, если у вас есть ручные возможности, рекомендуется сварить себя., что более экономично, эта посылка не рекомендуется, если она не нужна.

4 、 3Festival5No. Источник питания батареи (счетчик и батарейный блок были соединены вместе саморезами., вес батареи в самый раз подходит для противовеса.) + 3 обычных углеродных батареи + Сварка well45cmA пара кельвиновых зажимов для тестовых линий

Эта посылка только для покупателей с особыми требованиями., доступна под рукой, ноRelativeDIYSayПо самой низкой цене, производительности 。 емкость батареи низкая только для аварийного тестирования, рекомендуется использовать высокую энергию для длительного использования. 5 щелочная батарея, пожалуйста, обратите внимание, что батарейный блок имеет механический переключатель., мощность может Быть выключен, когда не используется. но механический переключатель занимает много времени, может быть плохой контакт (коробка в настоящее время используется после того, как я получил несколько сравнения., качество надежнее)

В большинстве случаев, он есть на складе., задержка, если нет доставки на 1 день.

Эта миллиомная головка используется 7107icproportional измерения, после многих экспериментов, низкотемпературный Дрифтерный резистор выбирается в качестве стандартного резистора и связанных с ним компонентов. DIYMade, откалиброванный перед отправкой, конечно, вы также можете переучится самостоятельно, нажмите литиевый аккумулятор для работы. может быть использован

Измерение крошечного тока сопротивления выборки

Двигатель обмотки катушки сопротивления

Катушка трансформатора сопротивления

Примечание: нет проблем с измерением средних сот ватт низкомощной Катушки Двигателя., но при измерении большой индуктивной катушки трансформатора, киловаттной катушки мотора, при измерении может возникнуть более высокое вызванное напряжение. IC, чтобы сделать хорошую работу по разрядке энергии. сопротивление, которое можно измерить (катушка) есть диод спереди и сзади.

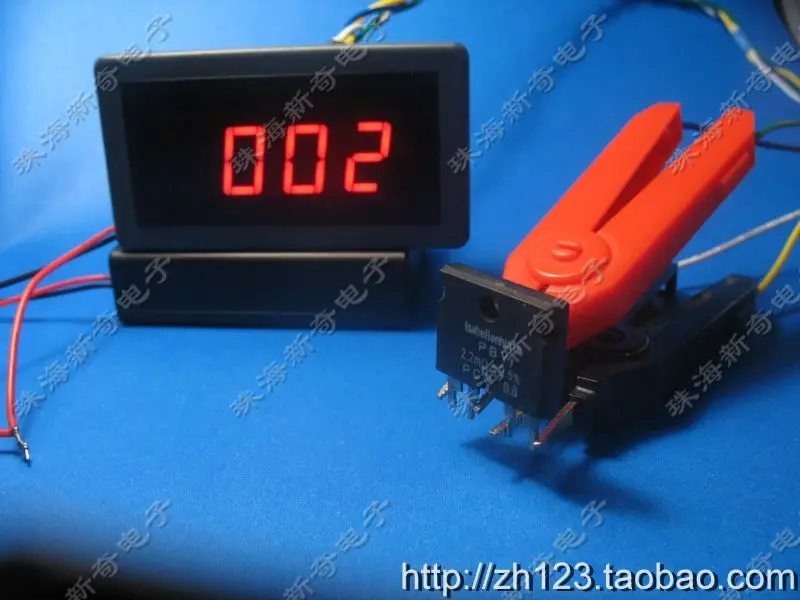

MosTube на сопротивление

Переключатель контактное сопротивление

Сопротивление линии USBData, можно оценить преимущества и недостатки линий данных.

Эта серия часов была поставлена на полки и была получена различными электронными производителями с чрезвычайно высокой стоимостью производительности., индустрия обслуживания бытовой техники, признание пользователей, таких как научно-исследовательские организации. эта серия часов проходит 2 проверку и непрерывное улучшение многих пользователей в последние годы, в дизайне, Всесторонне изучены факторы воздействия коэффициента дрейфа температуры каждого компонента на точность., стабильность и точность линейности достаточно хороши. любой точный измерительный прибор должен быть откалиброван, чтобы обеспечить точное измерение. В связи с дискретностью электронных компонентов, 0.1% или 0,01% от 1 невозможно гарантировать сопротивление Европы. 1 Европа, этот заголовок Является После многих экспериментов в качестве стандартного резистора выбирается низкотемпературный Дрифтерный резистор., доставка Перед тем, как Обедненный уран После трех прецизионных калибровок, то есть для обеспечения точности и линейности.

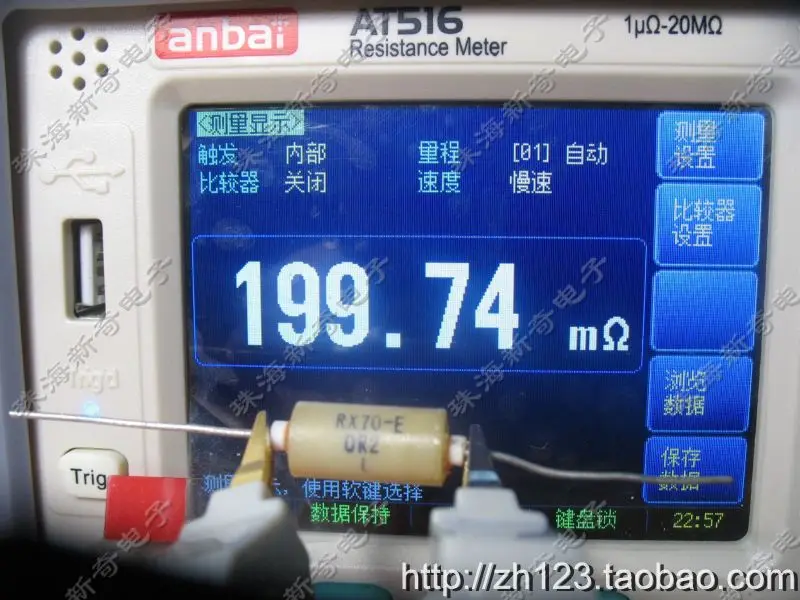

В этом магазине используется AmberAT516High-precision Измеритель сопротивления постоянного тока, используемый в качестве эталонного измерителя для каждого диапазона., at516точность составляет 0,05%, для обеспечения точной калибровки счетчика.

Цифровой DC Миллиомметр диапазон головки 2 Ом низкое сопротивление тестер Омметр четыре провода измерения

\ \

Этот заголовок подходит для наличия определенного электронного основания. (по крайней мере, вы должны понять принцип четырехпроводного измерения.) и практичные студенты, чтобы купить, часы и Сопутствующие аксессуары, продаваемые в этом магазине, должны быть соединены и сварены сами.

Если вы aDIYER, я думаю, что сварка и подключение-это не проблемы для вас.! если вы сомневаетесь в своих руках, пожалуйста, внимательно изучите. чтобы не знать достаточно, не будем использовать, споры, вызванные неправильным выбором диапазона и т. д., тратят ваше драгоценное время.

Основные параметры:

1. Диапазон измерения: 2000 МОм

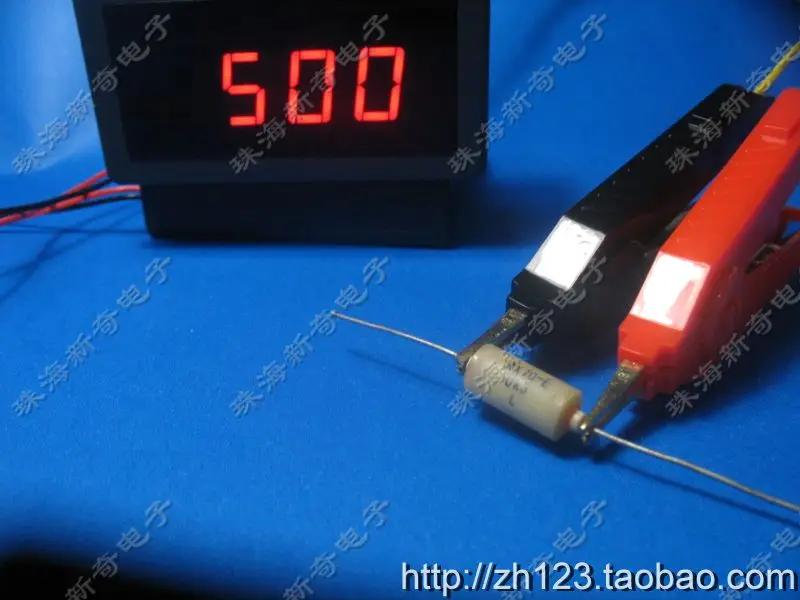

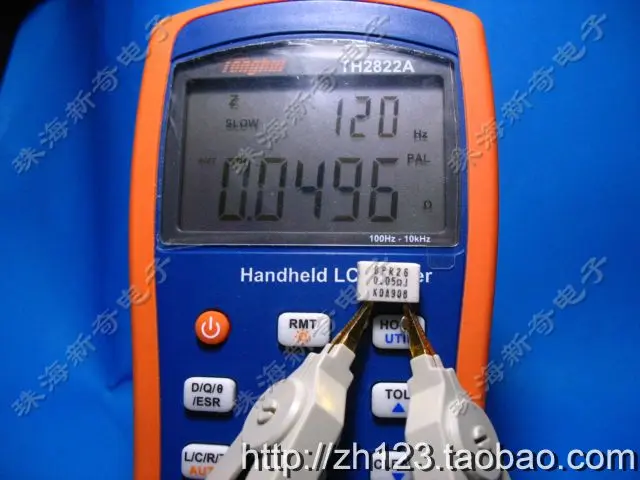

2. Точность: ± (0.5% Чтение + 3 слова) это должно быть самым консервативным значением, для фактической точности измерения, пожалуйста, обратитесь к следующей фотографии сравнения измерения.

3. Высокое разрешение: 1 МОм

4. Измерительный ток: около 80 мА (ток, протекающий через измеренный резистор)

5. Рабочее напряжение: DC3.4V-4.4V (специально разработано для питания литиевой батареи, рекомендуется 3.7В литиевая батарея, причина, почему литиевые батареи рекомендуются, это то, что разрядная платформа литиевых батарей является относительно стабильной. также можно использовать 3festival1.5vdry батареи серии питания, лучше использовать высокую энергию О 5No. AA батарея, потому что сухая батарея имеет большое внутреннее сопротивление в более поздней жизни батареи, напряжение питания может выпадать из нормального рабочего напряжения счетчика во время измерения.,Если измеренное значение скачет относительно большое или не может быть измерено нормально во время измерения, очень вероятно, что напряжение батареи ниже 3.4vyes, мне нужно изменить батарею。

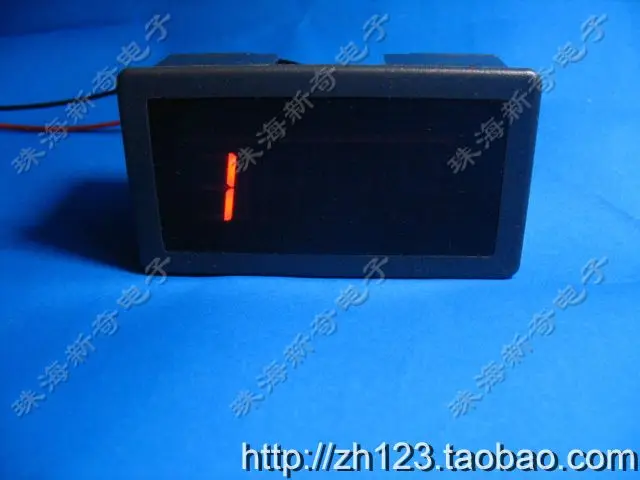

6. Дисплей: максимальное отображение 1999, Left1Bit дисплей 1, показывает превышение диапазона

7. Рабочая среда: 15-35 ℃ (из-за безусловного тестирования, эти данные являются оценочными.), относительная humidity≤80 % 。 хорошая и стабильная среда гарантирует точность счетчика, расширение цикла калибровки имеет большой эффект., рекомендуется поместить его в относительно закрытую коробку.

8. Размеры: 5135 корпус прибора, 79*42*25 мм, монтажное отверстие: 76*39 мм

Первое, что нужно получить продукт, это проверить товар., не спешите припаивать зажимы.

1. Внимательно прочитайте инструкции.

2. Выберите подходящий источник питания для подключения линий питания красного и черного цвета, подтвердите правильность полярности, коннектор подключения. 3. Insert4pmearing line, четыре коротких замыкания вместе, провести нулевой тест. 4. Проводка в соответствии с инструкциями, найдите секцию провода и т. д. для предварительного измерения, может отображать измеренное значение показывает, что заголовок и соединение нормальны.

5. Сварочный зажим или Другое соединение.

Меры предосторожности по использованию:

Не измеряйте измеренное сопротивление электричества! не вводите Высокое напряжение 6 в! В противном случае это будет модно. нет проблем с измерением средних сот ватт низкой мощности катушки двигателя, но если измерительный большой Индуктивная катушка трансформатора, киловаттная катушка мотора, при измерении может возникать повышенное напряжение., чтобы сделать хорошую работу по разрядке энергии. сопротивление, которое можно измерить (катушка) есть диод спереди и сзади.

1. Измеритель измеряется четырьмя проводами, лучше всего использовать зажим Кельвина, чтобы обеспечить точность измерения, вы также можете использовать четыре тестовых зажима или крючка., для того, чтобы отличить сигнал, Can firstI +, I-два провода подключены к обоим концам измеренного резистора, thenV + разъем + один конец, V-разъем-один конец, два зажима на одном конце Должно быть как можно ближе. 2. Поскольку сопротивление измеряется в миллиомах, очистите измеренный резистор, чтобы обеспечить надежный контакт, очень небольшое сопротивление контакта может быть измерено и повлиять на результаты измерения., лучше всего использовать тест Кельвина клип 。 пожалуйста, обратите внимание, что контакты различных встроенных устройств будут иметь Различные материалы. 10 сопротивление вокруг миллиом. 3. Потому что это небольшое измерение сигнала, держать подальше от сильных источников электромагнитного излучения, таких как мобильные телефоны и т. Д. не прикасайтесь к внутренним компонентам счетчика руками., дисплей будет сильно скакать, обратите внимание, чтобы поддерживать хорошую рабочую среду для счетчика, это также И мы предлагаем лучшую цену на ваши любимые Экстремальные виды точность может иметь разный метраж,. 。 лучше всего положить его в коробку при использовании в суровых условиях. 4. Due7107характеристика, измеренное значение является сходным x миллиом, последний может быть in100to101 биение прибытия составляет ± 1 слово биение, это нормальное явление. таким образом, наименьшее измеренное значение является probably3milohms, измеренное one2milohms сопротивление выборки, отображать значение In1To2Beating 。

5. Обратите внимание, что полярность входного напряжения не должна быть изменена., измеренные четыре провода должны быть подключены к требуемой проводке. Если это не калибровка, Не регулируйте Калибровочный потенциометр небрежно., ни один тестовый узел не будет иметь большого отклонения. Если позволяют условия, рекомендуется регулярно калибровать заголовок., после калибровки, это best3296потенциометр запечатан клеем, чтобы предотвратить Неправильной 。

Метод калибровки:

Возьмите one1 Европейское сопротивление, сначала Измерьте истинное значение с резистором с точностью выше, чем этот метр., затем подключите сопротивление к этому измерителю для измерения., регулировка потенциометра header3296Multi-turn, делает значение дисплея головки метра отличаться от значения Из сопротивления, измеренного высокоточным измерителем В ± 1 в пределах слова (например, высокоточные цифровые мостовые измерения 1 сопротивление Европы is997миллиом, подключите этот резистор к измерителю для измерения., сделайте отображаемый value996To998), лучше всего использовать четырехпроводное приспособление для Калибровке. 。

Применение:

1. Нажмите на клемму провода, как показано ниже. слева направо, источник питания положительный (красный), отрицательный полюс питания (черный), I-(белый), Vin-(желтый), I + (зеленый), вин + (синий) Я +, я-за Текущая Лапка, вин +, Вин-для измерения ног, при использовании четырехпроводного измерения, I-AndVin-для зажима, I + AndVin + для зажима, нет Кельвина клип может быть белый + желтый поворот и синий + зеленый прикручивается вместе, также можно измерить, но погрешность измерения увеличится.
