Триггер переключатель 5 в 12 В 24 В реле задержки запуска Модуль Регулируемый Импульсный задержки цикла синхронизации

Специальное Описание:Рекомендуется preference5V, 12 V источник питания. Если choose24V источник питания, попробуйте выбрать импульсный источник питания или Линейный источник питания 1A-2A, Out-of-service24VBattery мощность ed.

Описание работы:

Включите электричество, ключ выключения триггера сигнала orPNPType датчик триггера, когда есть высокий уровень триггера (или нажмите кнопку для подключения положительного полюса источника питания на момент), модуль начинает работать, начинается задержка обратного отсчета.

Мотора можно управлять с помощью этого модуль 、 Светильник лампы: 、 электромагнитный клапан, водяной насос, LEDOn время отключения из светильник пояса и другое оборудование, количество рабочих и т. д. 。

Функция продукта Введение:

Share8Working режимы доступны для покупателей

Pattern1:Круговой вкл.-ВЫКЛ.:Мощность на задержка старта,DelayedT1after, Реле,DelayedT2after, релеОсуществлятьЧтобы прервать, затем повторите последний Статус,Регулируемый цикл times1-999Secondary или бесконечный цикл

Рисунок 2: круговой вкл.-ВЫКЛ.:Мощность на реле, delayedT1after, реле, delayedT2after, реле ОсуществлятьС односторонним всасыванием и затем повторите последний Статус, регулируемый цикл times1-999Secondary или бесконечного цикла;

Рисунок 3: задержка всасывания:Мощность на задержка старта,DelayedT1after, Реле; toINOne высокий уровень, повторите предыдущую функцию

Pattern4: Задержка включения/выключения:Мощность на реле, delayedT1after, реле ВЫКЛ., toINOne высокого уровня, функция повтора несколько раз;

Pattern5:Триггер задержки пикап:Мощность реле не занимается реле на после запуска, delayedT1after, реле, delayedT2after, againINOne высокого уровня, функция повтора более одного раза;

Образец 6: Задержка срабатывания:Реле включения питания не включается, реле не закрывается после запуска,DelayedT1after, Реле; toINOne высокий уровень, повторите предыдущую функцию

Pattern7: цикл запуска ВКЛ/ВЫКЛ:Мощность реле не занимается реле на после запуска, DelayedT1after, реле, delayedT2after, реле с односторонним всасыванием и затем повторите последний Статус,Регулируемый цикл times1-999Secondary или бесконечный цикл;

Pattern8: Цикл запуска ВКЛ/ВЫКЛ:Реле включения питания не включается, реле не закрывается после запуска,DelayedT1after, Реле,Delayedt2 после, реле отключения, затем повторите последний Статус,Регулируемый цикл times1-999Secondary или бесконечный цикл;

Установите простой, легкая и быстрая работа!

Параметр продукта Введение:

1: Рабочее напряжение: 5В, 12В, 24В (сколько вольт нужно? Сколько вольт нужны?) 。

2: режим запуска: триггер сигнала прекращения ключ orPNPType в триггер датчика, в тех случаях, когда есть триггер высокий уровень (или нажмите клавишу, чтобы подключить положительный Полюс источника питания, в настоящее время), только режимы, требующие триггерного сигнала。

3: Выходная возможность: может контролировать связь 220v10awithin или dc30v10aоборудование в пределах 。

4: тихий ток 20 мА, динамический ток 50 мА

5: защита от обратного подключения, плата не будет сгореть, если блок питания подключен реверсивно.

6: все параметры могут быть установлены, с функцией Постоянной памяти отключения питания.

7: отображение с помощью обратного отсчета, время задержки может быть интуитивно известно.

8: Срок службы: более 10 тысяч раз, Рабочая температура:-40-85 ℃

9: размер доски 64*33,3*20 мм

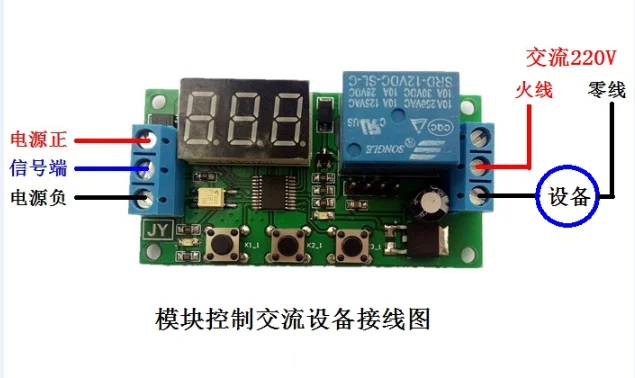

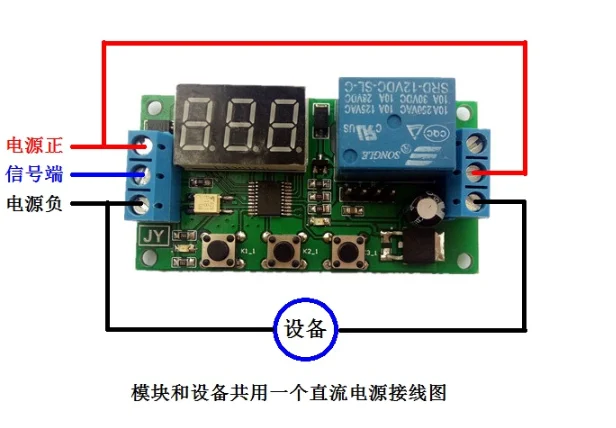

Схема подключения:

Основное Описание:

K1 (слева)Параметр код функции выбор

K2 (В)Введите параметры функции, данные плюс

K3 (справа)Анализ данных 。

Функция описание размера:

Pn-1 шт.Режим работы: режим работы share8 может быть выбран, пожалуйста, обратитесь к описанию режима работы для конкретных функций.

Pn внутренней катушкой, 2: РелеВ первую очередьСостояние задержки timeT1

Pn3: РелеВторойСостояние задержки timeT2

Pn4: Две единицы времени задержки, параметры единицы следующие

Pn внутренней катушкой, 5:Время цикла: установить в0 Представляет бесконечную петлю, or1-999Secondary цикл.

Набор для того, чтобы1-9999Время, количество раз для выполнения после запуска, например, набор to2, после запуска, циклическое выполнение 2second, триггер снова, повторное выполнение 2second.

Применение метод

Первый шаг: подключите блок питания, электрифицируйте, 。

Второй шаг: PressK1key, введите код функции, Отобразите Pn1 -- Pn5, затем pressK1Recyclable код функции 。

Третий шаг: в тех случаях, когда функция отображается, Пресс downK2key, введите настройка параметров соответствующий кодовый 。 нажмите этот timeK2orK3, значение параметра можно добавить или вычесть. параметр установлен., пресс downK1key, возвращайтесь к шагу два 。

Четвёртый шаг: Pn1-Pn5After все параметры установлены, нажмите кнопку даунк 1, все параметры сохранены автоматически, и введите рабочее состояние. Включите снова, он может работать в соответствии с установленной функцией.

После ввода параметров,4SНет нажатие клавиши внутри, Системы автоматически выхода настройка параметров, и сохранить установленных параметров 。

Набор пример:

Pattern1Circular ВКЛ-ВЫКЛ:Реле питания не включается, delayedT1 = 30 секунд, реле включено, delayedT2 = 70 секунд, loop4second

Код набора для того, чтобыPn внутренней катушкой 1 = 1,Pn внутренней катушкой, 2 = 30,Pn внутренней катушкой 3 = 70,Pn внутренней катушкой 4 = 5,Pn внутренней катушкой, 5 = 4。

Узор 2 круговой вкл.-ВЫКЛ.:Реле включения, delayedT1 = 12 секунд, реле выключено, delayedT2 = 40 секунд всасывания, loop10second

Код набора для того, чтобыPn внутренней катушкой 1 = 2,Pn внутренней катушкой, 2 = 12,Pn внутренней катушкой 3 = 40,Pn внутренней катушкой 4 = 5,Pn внутренней катушкой, 5 = 10。

Pattern3Delayed сила всасывания:Реле питания не включается, delayedT1 = 20 секунд спустя, реле закрыто., повторите для триггерного сигнала

Код набора для того, чтобыPn внутренней катушкой 1 = комплект из 3 предметов,Pn внутренней катушкой, 2 = 20,Pn внутренней катушкой 4 = 4。

Примечания (нет набора кода. Эта функция не используется.)

Pattern4off задержки:Реле включения, delayedT1 = 1 минуту спустя, реле открывается, повторите для триггерного сигнала

Код набора для того, чтобыPn внутренней катушкой 1 = 4,Pn внутренней катушкой, 2 = 1,Pn внутренней катушкой 4 = 7。

Примечания (нет набора кода. Эта функция не используется.)

Pattern5Trigger задержки пикап:Реле питания не включается, затягивается с задержкой после запуска, TimeT1 = 99 отключение через секунды, delayed2Seconds позже триггерный сигнал повторяется один раз

Код набора для того, чтобыPn внутренней катушкой, 1 набор = 5,Pn внутренней катушкой, 2 = 99, PN3 = 2,Pn внутренней катушкой 4 = 7。

Заметки (нет, код. Эта функция не используется.)

Pattern6Trigger задержка выключения: Реле питания не включается, задержка после запуска T1 = 8 секунд реле, повторите для триггерного сигнала, это нормально

Код набора для того, чтобыPn внутренней катушкой 1 = 6,Pn внутренней катушкой, 2 = 8,Pn внутренней катушкой 4 = 4。

Примечания (нет набора кода. Эта функция не используется.)

Pattern7Trigger цикл ВКЛ/ВЫКЛ:Мощность реле не занимается Pull in после запуска, delayedT1 = 8 секунд, delayedT2 = 25 секунд позже,Loop3second 。 концевой конец, повторите для триггерного сигнала.

Код набора для того, чтобыPn внутренней катушкой 1 = 7,Pn внутренней катушкой, 2 = 8,Pn внутренней катушкой 3 = 25,Pn внутренней катушкой 4 = 5,Pn внутренней катушкой, 5 = комплект из 3 предметов。

Паттерн 8 цикл запуска вкл. ВЫКЛ.:Мощность реле не занимается задержки после того, как triggeringT1 = 15 секунд с односторонним всасыванием и delayed25Disconnect после секунд

Нет цикла 。 Повторите для триггер сигнала 。

Код набора для того, чтобыPn внутренней катушкой 1 = 8,Pn внутренней катушкой, 2 = 15,Pn внутренней катушкой 3 = 25,Pn внутренней катушкой 4 = 5,Pn внутренней катушкой, 5 = 1。

Производительность Введение:

1. этот продукт является новым типом модуля digitalLEDDelay дисплея обратного отсчета. принять высокое качество и подлинное реле питания Songle, военный класс, двойной-sidedPCBMaterial Science, стабильная производительность может быть широко использована в различных местах переключателя управления.

2. Время задержки продукта может быть настроено самостоятельно, настраиваемая Настройка, после настройки, отсчет в соответствии с заданным значением после следующего включения (функция отключения памяти);

3. Товар отправляется точный задержки, ошибка на second0.01 %, задержка, is0-999Minute;

4. LEDdigital дисплей нормально открытый модуль реле задержки запуска, может быть вызвана внешним сигналом. Когда питание включено, светильник питания, индикатор работы системы 1 секунда включения и выключения один раз.

(Этот продукт может быть настроены в соответствии с потребностями клиента и других подобных требований) 。

5. Модуль высокого уровня триггера, подсчет time0-999Minute.

6. Этот продукт широко используется, может быть использован во многих областях;

7. Вход продукта с изоляцией оптопары, повышает способность анти-помех, Гарантированная стабильность.

'
