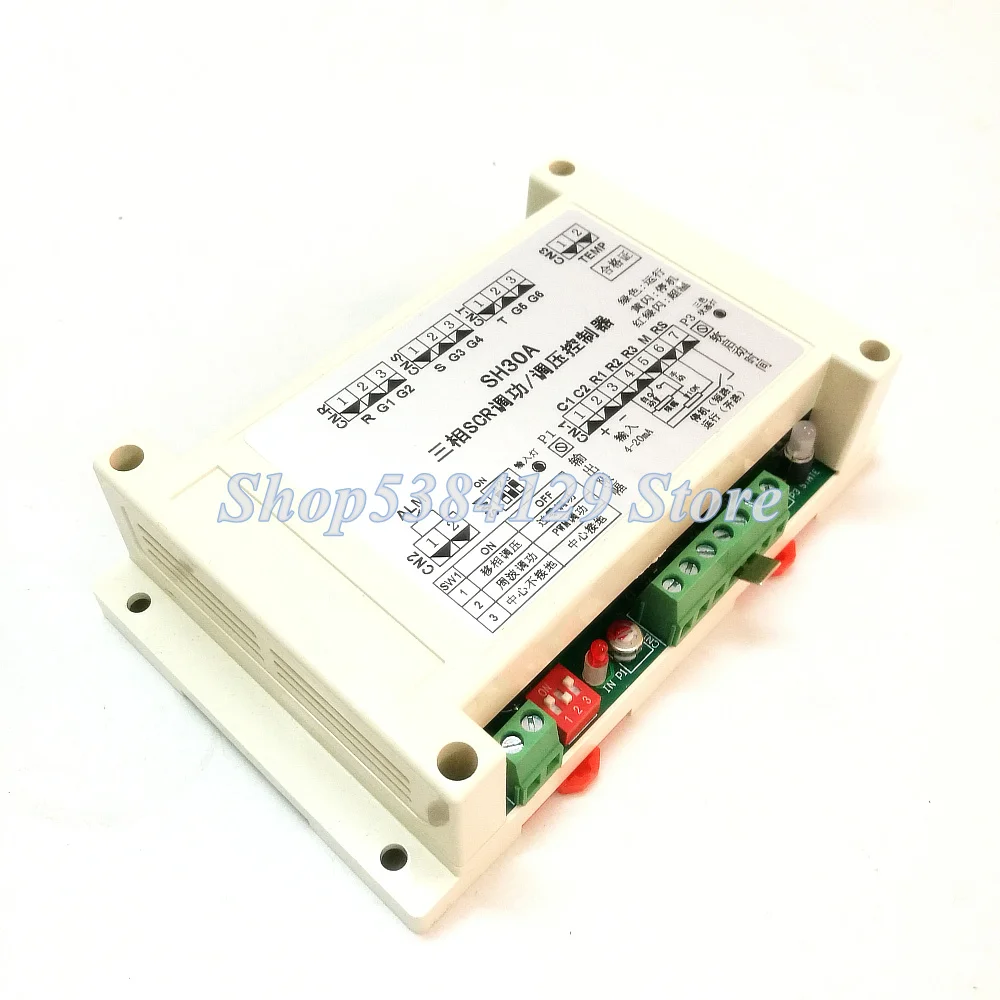

Трехфазный SCR регулятор мощности/регулятор напряжения SH30A тиристорный триггер доска контрольный тиристорный точности фазового сдвига триггер

ТРИГГЕРНАЯ плата представляет собой трехфазную триггерную панель 380 В, которая может использоваться для запуска всех типов двунаправленного тиристора или одиночных силиконовых антипараллельных модулей, таких как MTC, MTX, SKKT, двойной SKT анти-параллельный, KP и т. Д., а также может вызвать Ximandun P-тип твердотельного состояния. Реле формирует метод запуска для переключения фаз, регулировки мощности цикла, и регулировки мощности с ШИМ, который может идеально заменить сочетание ZAC10 + SW03A. Широко используется в электронагревательной промышленности, если вам нужно ограничение по току, пожалуйста, заказывайте SH60A серии.

Основные преимущества

• Клиенты могут произвольно установить 3 режима запуска в соответствии с их потребностями: триггер переключения фаз, триггер нулевого перекрестка цикла, более? シi?

• Клиенты могут произвольно установить два вида режимов проводки нагрузки в соответствии с их потребностями: Центр нагрузки не заземлен и не заземлен.

③ Небольшой размер, крышка продукта прикреплена с монтажной схемой (длина 90 мм * ширина 125 мм * высота 40 мм), установка на рельсах.

③ Запускаемый кремний: двухсторонний тиристорный, однокремниевый антипараллельный, полууправляющий модуль (полуконтроль, заказ должен быть указан)

♦ Для трехфазного управления, 380 В переменного тока 50 Гц не требуется отдельный источник питания.

③ Максимальный ток запуска: 100 мА.

Конкретные параметры следующие:

Умный триггер SCR SH30A открывает новую эру цифровых регуляторов с потрясающе совершенным дизайном. Он прост в эксплуатации и полностью функциональен. Трехцветный светодиодный свет, рабочий статус ясен с первого взгляда. Может широко использоваться в резистивных или индуктивных нагрузках в различных областях промышленности.

Основные технические характеристики:

1. Вход: 4 ~ 20 мА приемное сопротивление 100 Ом

0 ~ 10 В Входное сопротивление 450 ком

2. Отрегулируйте выходное разрешение: 0,2 °. Точность линеаризации: ±0. 3 в

3. Режим нагрузки: 50 Гц трехфазный 380 В переменного тока

4. Светодиодный дисплей: 4 ~ 20 мА индикация входного сигнала, красный.

Индикатор состояния работы: зеленый светильник: запуск, желтый мигающий: стоп, дорожный светильник мигает попеременно: радиатор перегревается.

5. Медленный старт, медленная Остановка: 0-120 секунд регулируется

6. Внешние контакты: Нет контактов напряжения. Запуск открытой цепи, закрытый: стоп. Ручной/авто.

7. Релейный сигнал тревоги: ALM, сигнал тревоги, емкость 240VAC 1A (чистое сопротивление)

8. Защита от перегрева: радиатор более 75 °C, выход разрешен и сигнал тревоги отпускается. После удаления неисправности включите снова.

9. Он может запускать двухсторонний тиристорный и однокремниевый антипараллельный модуль. (При запуске модуля MFX, это должно быть заявлено при заказе)

SH30A панель схема:
