Точность взвешивания тензодатчика датчик давления 0-20 мВ до 0-20 мА 0-10 В растяжимый тензодатный мост мВ усилитель сигнала

Описание

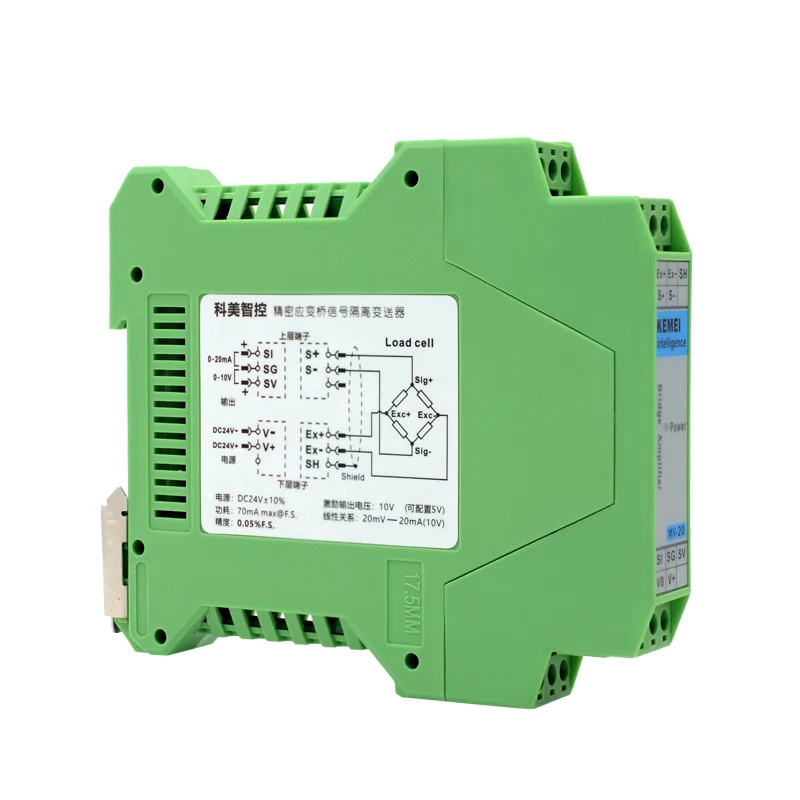

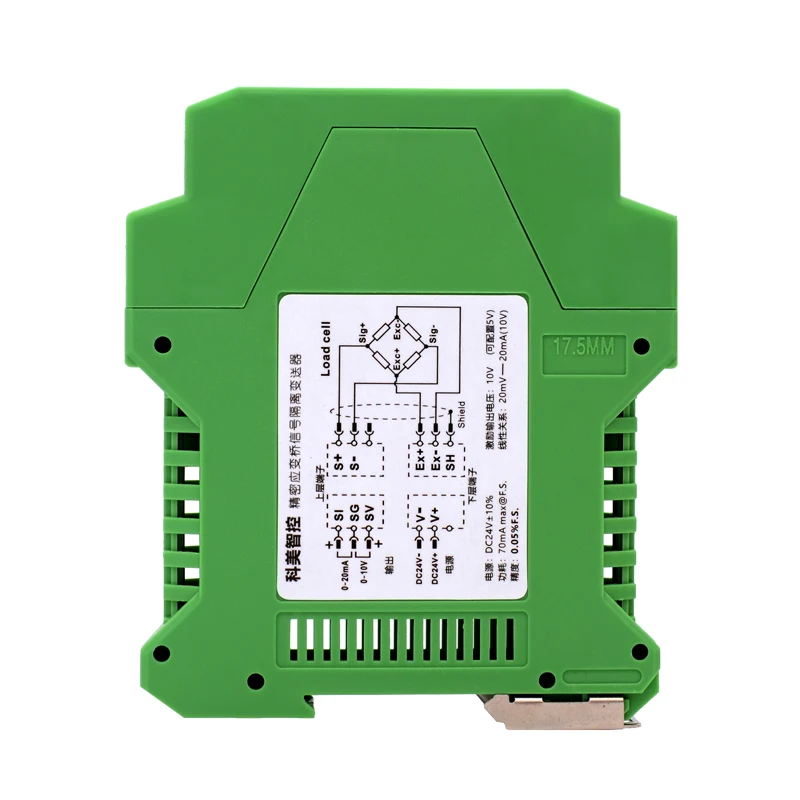

MV-20 является высокоэкономичным промышленным напряженным мостом, усиленным сигналом передатчика, он широко используется в промышленном производстве, промышленном оборудовании автоматизации, испытаниях и измерениях, интеллектуальном измерении и других случаях. Резистивный мост напряжения для всех видов датчиков нагрузки, таких как датчик силы s-типа, Колесо датчика паутины, и усиленный датчик нагрузки сигнал Выход системы передач.

Продукты с использованием прецизионной линейной схемы изоляции оптопары, обеспечивающей электрическую изоляцию 1,5 кВ, подходит для суровых электрических условий промышленного применения. Продукт является модульная конструкция, маленький размер, светильник вес, съемный терминал для стандартного 35 мм DIN rail установка, простота в использовании.

Особенности:

0-20mV для 0-20mA 0-10В Входные сигналы могут быть 4-20 мА, 0-20 мА, 0-5 В, 1-5 В, 0-10 В или 2-10 в Выходные сигналы могут быть 4-20 мА, 0-20 мА, 0-5 В, 1-5 В, 0-10 В или 2-10 в Точность, 0.05% Ф. С Максимальная нелинейность. Высокая линейная оптопара полностью изолированная, напряжение изоляции до 1КВ, все порты имеют защиту от перенапряжения; Более подходящий датчик нагрузки, широкий спектр применения; Двойное выходное напряжение и сигналы тока, полевое применение более гибкое; Изолированная мощность, вход и выход Высокая линейная опто-изоляция 1,5 кВ, интерфейс с защитой от перенапряжения. 24VDC блок питания Тонкий размер, 35 мм монтаж на din-рейку. Модульная конструкция, съемные клеммы

Общие параметры:

Проект	Минимальная типичная максимальная
Мощность питания входное напряжение Мощность (24VDC)	20 24 27 постоянного тока 35 мА
Температура характеристики рабочее Температура Температура хранения	-25 25 70 ° -25 25 85 °
Влажность	95 (без конденсации) %
Изоляция напряжения	1500 В постоянного тока
Выход защита интерфейса ТЕЛЕВИЗОРЫ Защита от всплесков напряжения Напряжение защиты	600 W/линия 28 V
Выходное напряжение возбуждения (возбуждение) Электрический ток	5 10VDC 60 мА
Сфера чувствительность сенсора	1 2 4 мВ/V
Входной датчик выходного сопротивления	200 380 Ω
Размер	17,5*113*100 мм

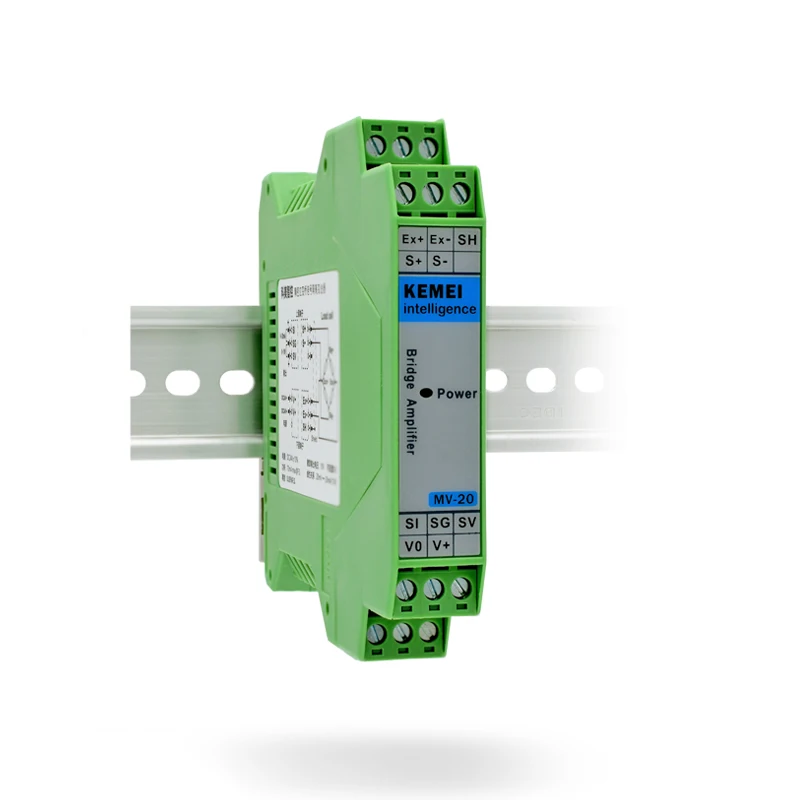

Установка	35 мм DIN rail

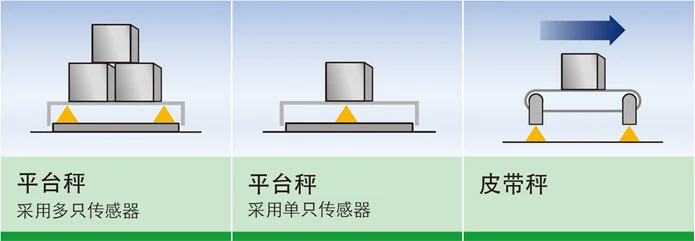

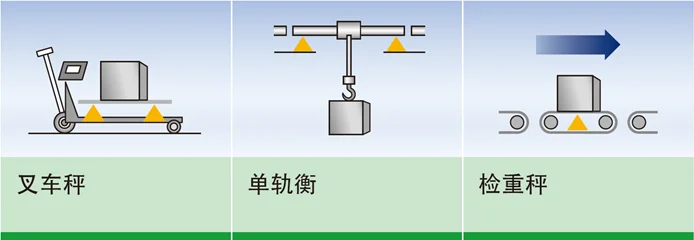

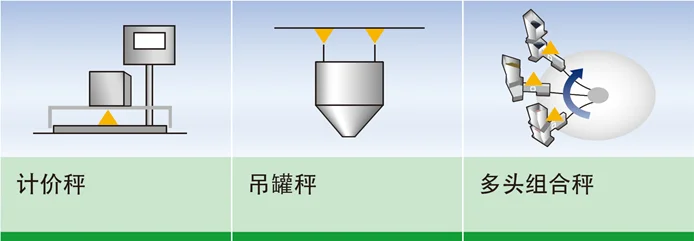

Область применения:

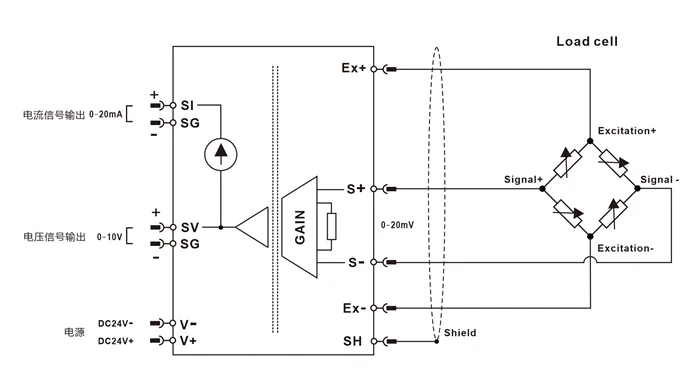

Структурный принцип:

Упаковочный лист:

1. Передатчик изоляции 1 шт.

2. 3PIN терминал 4 предмета в комплекте
