Описание

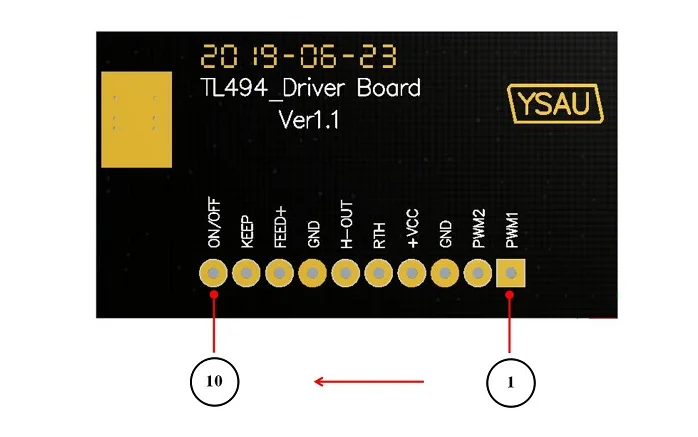

| Pin стопы номер | Pin стопы высокой четкости | Функция Описание |
| 1 | PWM1 | Импульсная ширина модуляции выход 1 |
| 2 | PWM2 | Импульсная ширина модуляции выход 2 |
| 3 | GND | Модуль питания заземления |
| 4 | + VCC | Модуль питания, с использованием DC (DC) 9 V-15 V питания |
| 5 | РТК | Установите штифт для защиты от перегрева, подключите к заземлению KSD-01FD65-80 °C, как правило, открытый переключатель контроля температуры |
| 6 | H-OUT | Выходное напряжение 6-8 в для защиты модуля (выходное напряжение зависит от напряжения питания модуля) |
| 7 | GND | Модуль питания заземления |
| 8 | Канал + | Положительные отзывы, Отзывы модуля входное сопротивление 15 K. При проектировании замкнутого контура Подключите потенциометр 50 K-200 K к выходу положительного полюса (Отзывы постоянного тока) для стабилизации напряжения |
| 9 | Держите | Блокировка запуска низкого уровня защиты, вызванная внешним низким уровнем, пользователь может использовать эти функции расширения |
| 10 | ON/OF | ВКЛ. Питания, нет/выкл. Подключен к высокому уровню (3 В-24 В), низкий уровень отключения (ов) |
| Категория | Описание продукта: |
| Модуль источника питания | DC 9-15 V широкое использование давления |
| Рабочий ток | Модуль рабочего тока 25ма, ± 4ма (одиночный тестовый модуль, не мощная Материнская плата) |
| Рабочая частота | Модуль по умолчанию Рабочая частота 36,5 кГц ± 1,4 кГц |
| Индикатор работы | Синий светодиодный свет |
| Индикатор защиты | Красный светодиодный свет |
| Блокировка запуска защиты | Вызванный внешним низким уровнем, пользователь может продлить использование этой функции |
| Положительные отзывы | Используется в закрытом цикле для стабилизации |
| Защита от перенапряжения | Питающее напряжение превышает 15,2 в защиты (±0. 28 V) |
| Защита от перегрева | Модуль 5 pin to ground (KSD-01F D75 °C) Нормально открытый переключатель контроля температуры, переключатель контроля температуры Рядом с теплоотводом, модуль начинает защиту, когда температура достигает 75 °C (красный светодиодный индикатор загорается) |

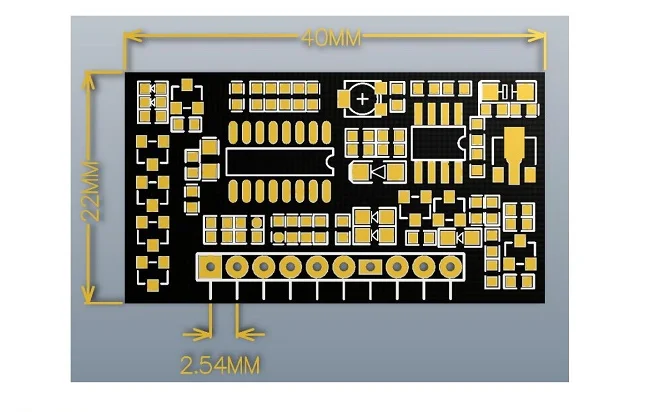

| Размер модуля | Длина и шириной 4 см * 2,2 см |

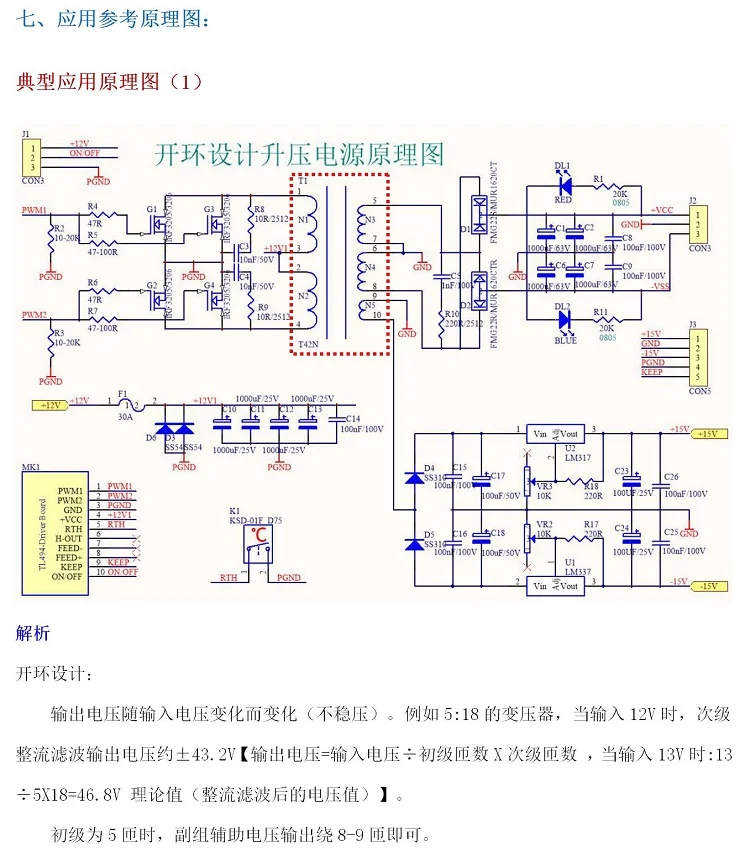

Открытых систем разомкнутой цепи дизайн:
Выходное напряжение зависит от входного напряжения (не регулируется). Например, трансформатор 5:18, при вводе 12 В, вторичный
Выходное напряжение фильтра выпрямителя составляет около 43,2 в [выходное напряжение = входное напряжение ÷ первичный поворот X вторичный поворот, при входе 13 в: 13÷5X18 = 46,8 в (выпрямленное и фильтрованное значение напряжения)].
Когда основной-5, вспомогательное напряжение вторичной группы может быть около 8-9.
