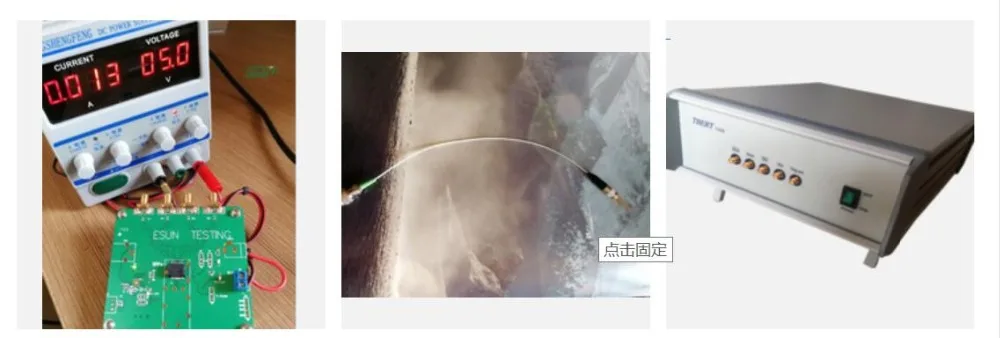

Тестовая плата для модуля SFP, плата-светильник, плата-источник SFP+ плата для чтения и записи, тестовая плата 10g

Описание

Тестовая плата для модуля SFP, плата-светильник, плата-источник SFP+ плата для чтения и записи, тестовая плата 10g

SFP волоконный модуль тестовая плата Код плата источник светильник SFP + чтение и запись код доска 10 г тестовая доска

SFP/SFP + применим к оценке и тестированию модулей SFP + и совместим с оценкой и тестированием обычных модулей SFP.

EVB может выполнять следующие функции:

1) общая оценка производительности и тестирование модулей SFP/SFP +

2) код записи модуля

3) клетка/приемный источник питания/пусковой источник питания можно запитать отдельно или в то же время

4) Проверка производительности оптического модуля

5) Определение напряжения, тока, температуры и состояния

6) светильник индикатора состояния

7) связь по USB шинам или по шинам IEC

1. Вопросы, требующие внимания

1) рабочая среда устройства должна быть влагостойкой, пыле-и антистатической.

2) тестер должен носить антистатическое устройство и Антистатический браслет во время работы.

3) не смотрите непосредственно на светильник во время теста, чтобы избежать травм глаз.

4) Оптическое волокно является оптическим устройством, и торцевая поверхность оптического волокна должна быть защищена как можно больше. После завершения работы головка оптического волокна должна быть покрыта пылезащитным колпачком. Строго запрещено прикасаться к торцевой поверхности перемычки из оптоволоконного волокна. Часто подключенные волоконные головки необходимо регулярно чистить (аккуратно в одном направлении с помощью специальной протирающей бумаги).

5) модуль должен быть вставлен на место и зафиксирован.

7) обратите внимание, что Максимальное напряжение питания EVB не должно превышать + 5,5 В, и рекомендуется не превышать + 4,5 В.

8) во время работы убедитесь, что каждая перемычка установлена правильно.
