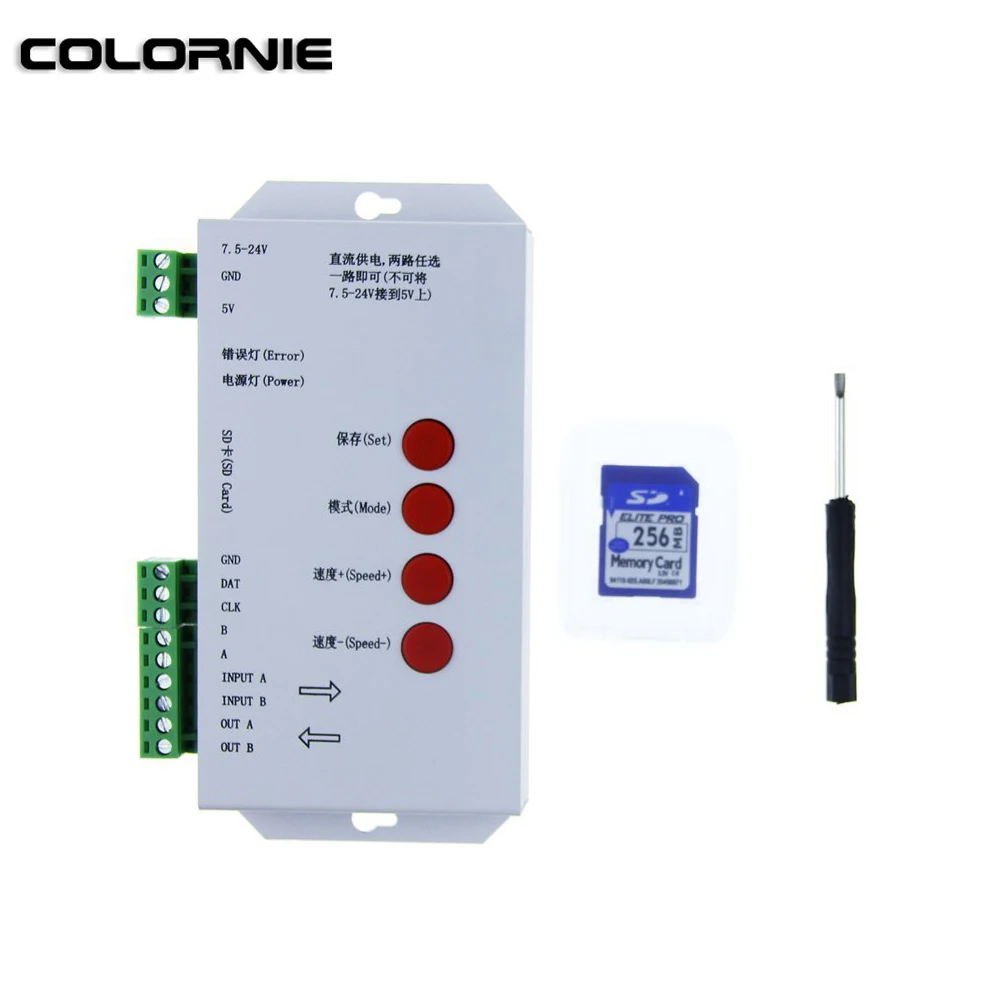

T1000S SD Card пикселей светодиодный Controlle WS2801 WS2811 WS2812B LPD6803 светодиодный 2048 контроллер пикселей DC5~ 24V T-1000S RGB контроллер 10 шт

Описание

Физические параметры:

Слот для карт памятиТип: SD карты
. Объем: 128 МБ-2 Гб
. Формат файла: формат FAT
. Файлы магазина: *. led
Физические параметры:
. Вес: 0,2 кг
. Размер: 122 мм * 67 мм * 25 мм
. Температура:-40-85 градусов
. Вольгейт: 5 В постоянного тока/DC7.5-24V
. Мощность: 3 Вт

T-1000S Системы Особенности
1,32-65536 серый, поддержка гамма-коррекции программного обеспечения.

2. Опорная точка, линия, поверхность, правила и специальная ручка.

3. Однопортовый выход, может поддерживать 2048 пикселей.

4. Несколько контроллеров могут быть каскадированы вместе и работать синхронно,

Воспроизводите содержимое, сохраненное на sd-карте.

5. Совместимость с однолинейными или двухлинейными чипами.

Примечание:

При нагрузке контроллера T1000S менее 512 пикселей Частота кадров может достигать 30 кадров в секунду.

Когда T-1000s контролируют более 512 пикселей, скорость кадра автоматически замедляется.

Посылка включает в себя:

10 шт. T1000S контроллер

Поддержка IC (один IC символизирует точку пикселя)

Особенности:

1. 256 серый, программное обеспечение для обработки гамма-коррекции.
2. Поддерживает правила и специальную ручку.
3. Контроллер, выход порта, может приносить 1024/2048 света.
4. Автономный контроль, воспроизведение информации, хранящейся в sd-карте
5. T-1000C хранить максимум 16 документов
Примечание: Модель T-1000S с одним выходом порта, когда она контролирует 512 пикселей скорость может достигать 30 кадров в секунду, более 512 пикселей, скорость кадра будет замедляться автоматически

Схема подключения:

Регулирующая функция кнопки:

Системы архитектура решения:

Примечание:
Чтобы копировать файлы на sd-карту, необходимо сначала отформатировать на sd-карту, обратите внимание, что каждая копия должна быть отформатирована до того, как sd-карта должна быть отформатирована как «FAT» формат.

Примечание: для сигнала ttl (SPI) контроллер сигнала заземления должен подключаться к

Светодиодный светильник заземления непосредственно.
