Описание
Мы предлагаемPCB, PCB сборка, все виды компонентов (LRC и все детали, которые вам нужны),

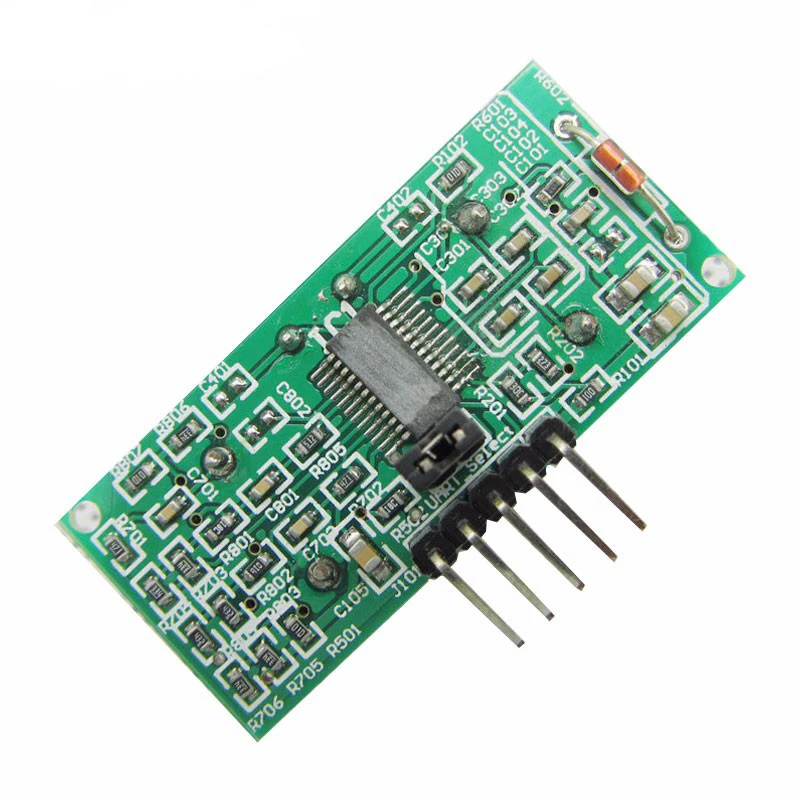

Свяжитесь с нами-100 модуль ультразвукового датчика DC 2,4 V-5 V с Температура компенсации диапазон 450 см для Arduino
Модуль улучшен, сам модуль был с температурной компенсации.
Монтажная плата 20*45 мм Толщина модуля 15 мм
1, производительность модуля стабильна, измерение расстояние является точным:
С высокоточным модулем, слепой (2 см), стабильный диапазон
2, Основные технические параметры:
1) Рабочее напряжение: 5 В постоянного тока
2) Тихий ток: менее 2 мА
3) Уровень выхода: высокий 5 В
4) Выход уровня: нижний 0 В
5) угол индукции: не более 15 градусов
6) Расстояние обнаружения: 2 см-450 см
7) Высокая точность: до 1 мм
3. Метод проводки:
VCC, trig (управление), echo (получение), GND
4. Как использовать:
Порт управления сделал высокий уровень более 10US, вы можете ждать высокий уровень выхода в приемном порту. у меня может быть таймер с выходным таймером, когда порт будет низким, может считывать значение таймера, это когда расстояние для расстояния, может быть рассчитано на расстоянии. Такая постоянная проверка цикла, вы можете достичь значения вашего мобильного измерения ~ ~
5. Модуль работает:
(1) с использованием триггерного диапазона IO, по крайней мере, 10us высокого сигнала;
(2) модуль автоматически отправляет 8 квадратных волн 40 кГц, автоматически определяет, есть ли сигнал для возврата;
(3) сигнал для возврата, через выход IO высокий уровень, высокое время является длительностью ультразвука от запуска до времени возврата. Испытательное расстояние = (высокое время * скорость звука (340 м/с)/2;
Ультразвуковой модуль измерения расстояния US-100
Обзор
Ультразвуковой модуль измерения расстояния US-100 может достичь 2 см ~ 4,5 м бесконтактной функции измерения расстояния, с 2,4 ~ 5,5 В широким диапазоном входного напряжения, статическое энергопотребление менее 2 мА, поставляется с датчиком температуры для коррекции результатов измерения расстояния, в то время как с GPIO, последовательным и другим способом связи, с часовым, стабильным и надежным.
Основные технические параметры
Электрические параметры | Ультразвуковой модуль измерения расстояния US-100 |
Операционной Напряжение | DC 2,4 V ~ 5,5 V |
Потребляемый ток | 2mA |
Рабочая температура | -20 ~ + 70 градусов |
Метод выхода | Уровень или UART (выбор шапочки) |
Угол индукции | Меньше, чем 15 градусов |
Расстояние обнаружения | 2 см-450 см |
Точность обнаружения | 0,3 см + 1% |
Конфигурация последовательного порта UART mode | Скорость передачи данных 9600, стартовый бит 1 бит, стоп бит 1 бит, бит данных 8 бит, без паритета, без контроля потока. |
Оплата
1. AliExpress поддерживает Visa, Boleto, MasterCard, Maestro Debit Card, Western Union, Webmoney, QIWI и банковский перевод через банк.
2. Если у вас все еще есть какие-либо вопросы для оплаты, пожалуйста, не стесняйтесь обращаться к нам свободно.
Доставка
1. При размещении заказа, пожалуйста, выберите способ доставки и оплатите заказ, включая стоимость доставки.
2. Мы отправим товары в течение 2-5 дней после подтверждения оплаты системой.
3. Любые налоги на импорт не включены в стоимость доставки, покупатели несут ответственность за таможенные пошлины, когда это происходит.
4. Любой запрос, чтобы получить возврат, пожалуйста, отправьте обратно товары обратно к нам. Если у вас возникли проблемы, клиенты должны оплатить доставку обратно в Китай.
С другой стороны, если проблема наша, мы оплатим стоимость доставки.
5. Экспресс-Доставка (DHL, FedEx, UPS, TNT и т. Д.) и почтовое обслуживание предоставляются для доставки. 3-7 дней будет доставлен к вашей двери Экспресс-доставкой
Почтовый сервис, такой как China Post Register Air Mail, Singapore post, Hongkong Post Air Mail, доставляется в большинство стран в течение 15-45 рабочих дней,
Некоторые места назначения и другие факторы могут занять до 60 рабочих дней.
Пожалуйста, обратите внимание: заказ менее 7 долларов США не будет есть номер для отслеживанияНо вы получите товары точно,
Пожалуйста, свяжитесь с нами, чтобы получить возврат или негодование, если вы не получите в течение 60 рабочих дней.
Отзывы
1. Ваше удовлетворение и положительные отзывы очень важны для нас, пожалуйста, оставьте положительные отзывы и 5 звезд, если вы удовлетворены нашими товарами и обслуживанием.
2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзывы.
Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.
Пожалуйста, свяжитесь с нами
1. Обслуживание по всему миру, опт, розница, Прямая доставка, индивидуальная поддержка.
2. Время работы: (UTC + 8) 8:45-12:00 am; 13:00-22:00 pm. Не стесняйтесь связаться с нами
Характеристики
- Бренд
- custom-souring
- Тип
- Газоанализатор
- Основы
- Ультразвуковой датчик
- Выход
- Коммутирующий датчик
- Номер модели
- US-100
- Материал
- Металл
- Индивидуальное изготовление
- Да
- Quality
- A
