Светодиодный-X, 14key RF светодиодный контроллер пикселей, поддержка W2811/WS2812B/TM1804/INK1003/UCS1903 и т. д., 2048 пикселей светодиодный контроллер; DC5-24V вход

Описание

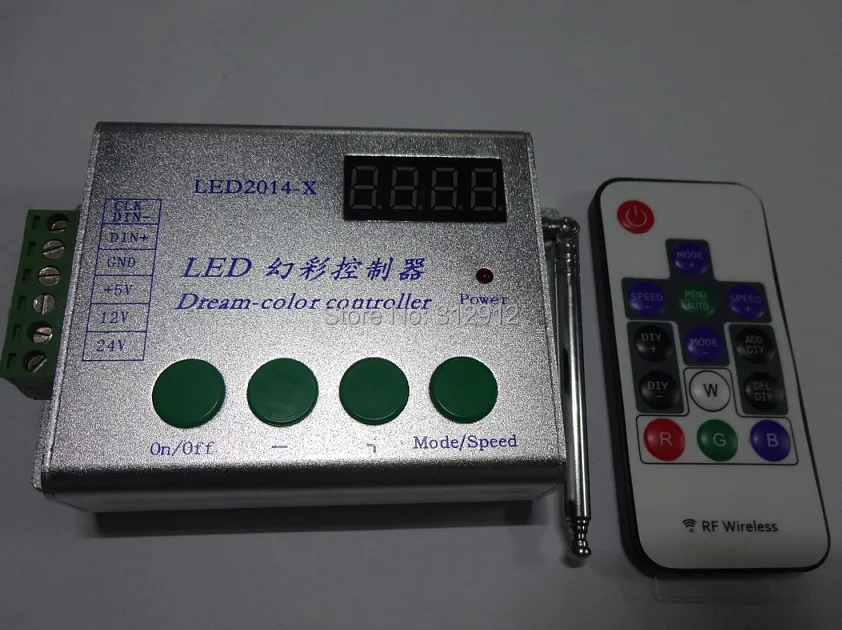

LED2014-X контроллер Dream-color

ОсновнойПараметры:

Рабочее напряжение: DC5V, DC12V, DC24V, AC12V, AC24V (AC-DC универсальный)

Рабочий ток: <60 мА

Рабочая температура:-20-60

Размер: L100 * W70 * H25 мм

Вес: 0,25 кг

Эффект: 300 видов

Максимальные контрольные точки: 2048 точек

Светильник с пультом управления от первой точки расстояния: <= 30 м, с TH2010-485MD модулем дифференциального приемника до 200 м.

Дальность действия дистанционного управления: открытая 500 метров (4 ключ Мощность РЧ пульт дистанционного управления)

Поставляется с двумя видами выходного сигнала, ttl сигнал (DIN + и GND) и 485 дифференциальный сигнал (DIN + и DIN-), с TH2010-485MD модулями может достичь передачи на большие расстояния, DIN + и DIN-соответственно, затем TH2010-485MD модуль A и B, сигнальная линия может быть до 200 метров.

Предоставьте различные интерфейсы питания, когда входное напряжение постоянного тока отображает «P-DC», когда входное напряжение переменного тока «P-AC», автоматическое распознавание мощности, внимание: + 5 В блок питания DC5V интерфейс позволяет только не более 5,5 В, и полярность не может быть изменена, в противном случае он сгорит контроллер.

AC синхронный функция. Когда вход AC12V AC24V автоматически открывается или синхронная функция переменного тока, Параметры каждого контроллера будут установлены одинаковыми, при включении питания, может держать синхронно.

ВКЛ/ВЫКЛ:Включение/выключение питания (при выключении Автоматическое сохранение параметров).

Программы эффектов-/скорости-

+:Программы эффектов +/скоростей +

Режим/Скорость:Кнопки «+» и «-» для настройки эффекта программы или регулировки скорости переключатель функций.

Автоматический запуск проигрываетля вМетод работы:При одновременном нажатии клавиш «Mode/speed» и «-» автоматически воспроизводит 300 видов эффектов.

Настройка точек пикселя Методы работы:Выключение может быть регулировкой точек пикселей. Нажмите кнопку «On Off», чтобы выключить, нажмите кнопку «Mode speed», чтобы войти в меню настройки точек пикселей, затем нажмите «+» и «-», чтобы настроить количество точек пикселей, процесс настройки в то же время живой «режим/скорость» Кнопка для быстрой настройки. После регулировки нажмите кнопку «On Off» для сохранения и выхода.
Интерфейс Описание:

CLK/DIN-485 дифференциальный сигнал выхода B (B получил 485 платы приемника при использовании 485), когда контроль двойной линии IC CLK является тактовой линией.

DIN +:Выход данных DIN, также 485 дифференциальный выходной сигнал a.

Заземление:"Отрицательная мощность постоянного тока" и "сигнальная земля" и "один из линий электропитания переменного тока", они совместно используют терминал.

+ 5 V:5 В мощность положительный вход. Отрицательное подключение к GND, Примечание: порт не может превышать входное напряжение 5,5 В и полярность не изменяется.

12 В:12 V вход питания. При использовании питания AC12V, один из шнуров питания подключен к порту, другой шнур питания подключен к GND, независимо от полярности. При использовании питания DC12V, положительный подключен к порту, отрицательный подключен к GND.

24 V:24 В вход питания. При использовании питания AC24V, один из шнуров питания подключен к порту, другой шнур питания подключен к GND, независимо от полярности. При использовании DC24V питания, положительный подключен к порту, отрицательный подключен к GND.

Контроллер имеет два выхода сигнала, подключение следующим образом:

Ttl сигналов:Светильник DIN подключен к DIN + и GND подключен к GND (при использовании питания переменного тока).

Дифференциального сигналаПлата преобразователя дифференциального приемника 485 B подключена к CLK/DIN-и A подключена к DIN +. (Примечание: Для использования дифференциальной передачи сигнала необходимо добавить "485 дифференциальный приемник конвертера" в передней части полосы светильник. Мы рекомендуем использовать контроллер, поддерживающий "485 дифференциальный приемник конвертер платы", модель: TH2010-485MD), схема подключения следующая:

AC синхронныйПри использовании синхронной функции переменного тока необходимо использовать питание AC12V или AC24V. Контроллер автоматически распознает и откроет функцию синхронизации переменного тока, параметры должны быть установлены одинаковыми для каждого контроллера, а затем включить питание одновременно. Пожалуйста, остановите работу, когда контроллер работает, в противном случае не будет синхронизации.

Примечание: При использовании источника питания постоянного тока синхронная функция переменного тока не может использоваться.

Мощность наИнструкции по цифровому дисплею:

Р-постоянного тока:Входная мощность в постоянный ток (отображение при загрузке).

Р-переменного тока:Входная мощность переменного тока (дисплей при загрузке).

HXXX:Одиночная программная петля (фиксированный эффект на петле XXX a).

AXXX:Весь программный цикл (циклические эффекты 001-293, 294-300 статический монохромный эффект, не принимает участия в воспроизведении), при переключении на H000 каналы, одна секунда после начала всего цикла, цифровое управление автоматически отображается как AXXX, где XXX в настоящее время воспроизводит идентификационный номер эффектов.

E-XX:Показывает текущую скорость воспроизведения, XX для класса скорости, sub-10 уровень 01-10, чем больше число тем быстрее.
