Сварочные части 51 одночиповая пожарная сигнализация температура дыма горючий газ универсальная плата DIY Kit

Наименование: используется для изготовления51 пожарная сигнализация одночипового микрокомпьютера(Разбросанных частей)

\
\

Напоминаем: этот комплект является запасной частью универсальной платы, необходимо сварить собственную проводку.

\
\

Напряжение питания: направленность 4,5-5 В

\
\

Размеры универсальной доски: 9*15 см

\
\

Применение и описание функций:

\
\

Может определить температуру окружающей среды, концентрацию горючих газов и дыма, когда обнаруженное значение больше, чем установленное значение, зуммер для предупреждения, реле, контролируемый вентилятор для выхлопа, уменьшает концентрацию горючих газов, устанавливая опасность.

\
\

Аппаратное обеспечение Состав:

\
\

Singlechip + ZUISmall система + LCD1602LCD модуль + модуль преобразования + модуль обнаружения MQ-2Smoke + модуль индикатора + модуль сигнализации зуммер + модуль ключа + модуль драйвера реле

\
\

Характеристика:

\
\

\

1. Этот комплект usesstc89c52rcодночиповый микрокомпьютер в качестве основного контроллера;

\
\

2. LCD1602LCD, DS18B20 Температурный датчик, MQ-2 датчик дыма, orMQ-5Combustible датчик газа, andAD0832A/D

\
\

3. Отображение в режиме реального времени значения и температуры

\
\

4. Значения температуры и дыма можно установить нажатием кнопки

\
\

5. Когда текущее значение температуры превышает верхний предел, красный светильник, зуммер кольца 。

\
\

6. Когда текущее значение дыма превышает онлайн-значение, Huang Deng Liang, Buzzer кольца 。

\
\

7. Запуск реле, когда концентрация дыма или горючего газа превышает значение тревоги, реле приводит вентилятор вращаться, чтобы имитировать дымовой выхлоп.

\
\

.

\
\

Обратите внимание на друзей, которые покупают запасные части и самосварку, универсальный комплект платы не выглядит как pcbкомплект пластины может быть сварен с компонентами, план размещения компонентов и проводки и заземления, очень хорошо в сварке, требуется определенная сварочная основа (поймите схему), как и близкие, которые не уверены в себе, пожалуйста, учитывайте сами.

\
\

.

\
\

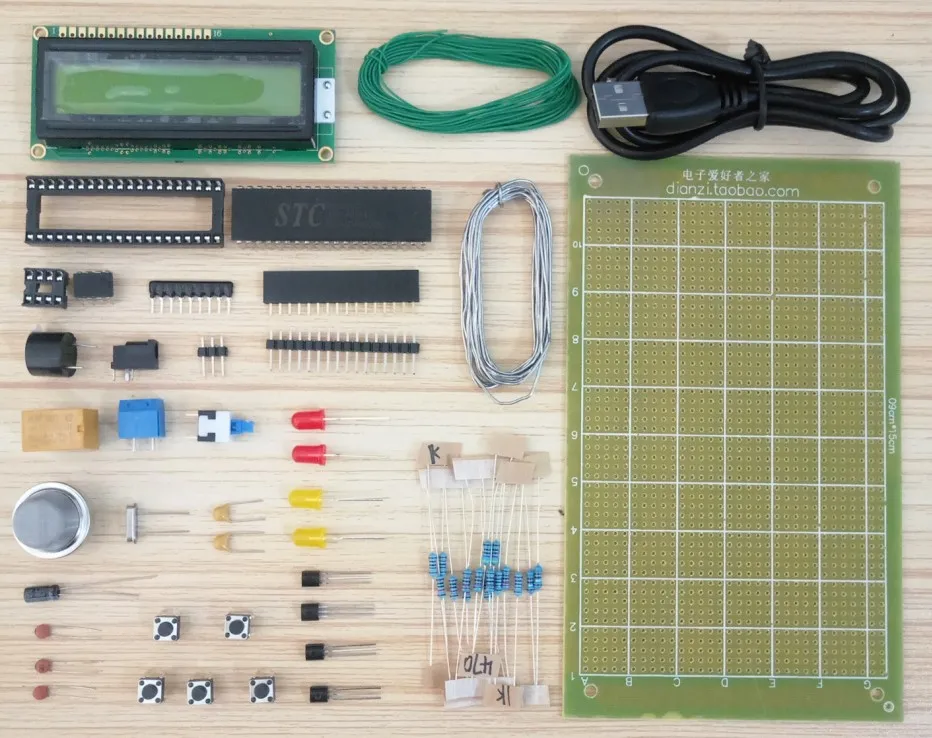

Весь набор разбросанных деталей :( разный внешний вид из-за различных партий вентиляторов, поэтому он не снимается)

\
\

\
\

\

.

\
\

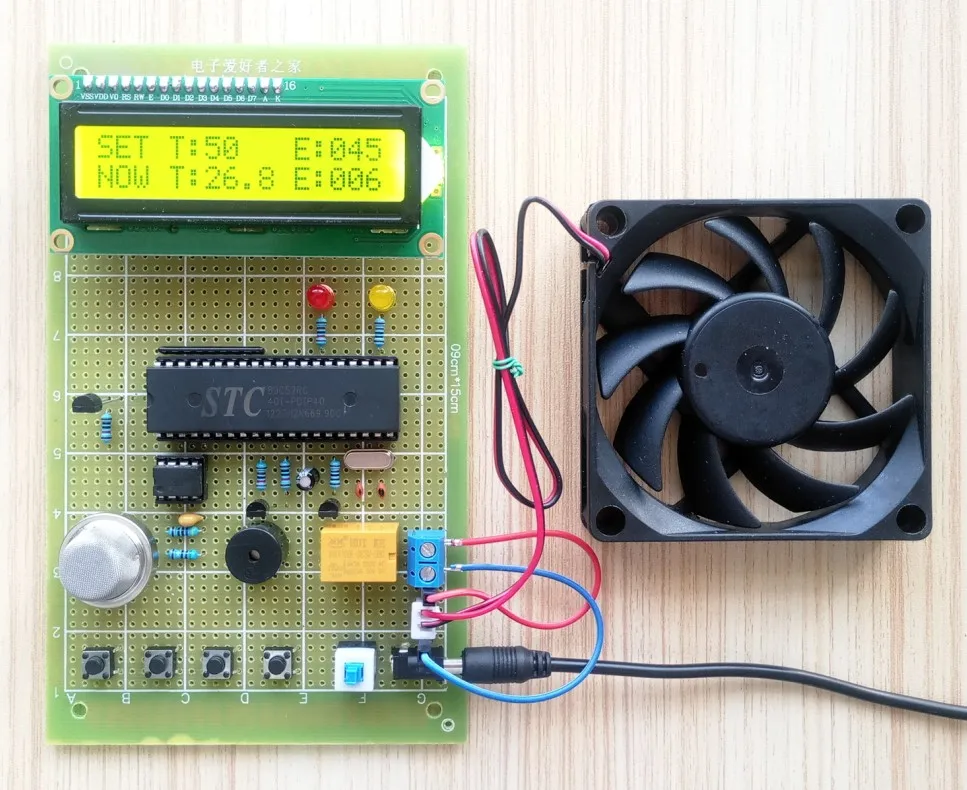

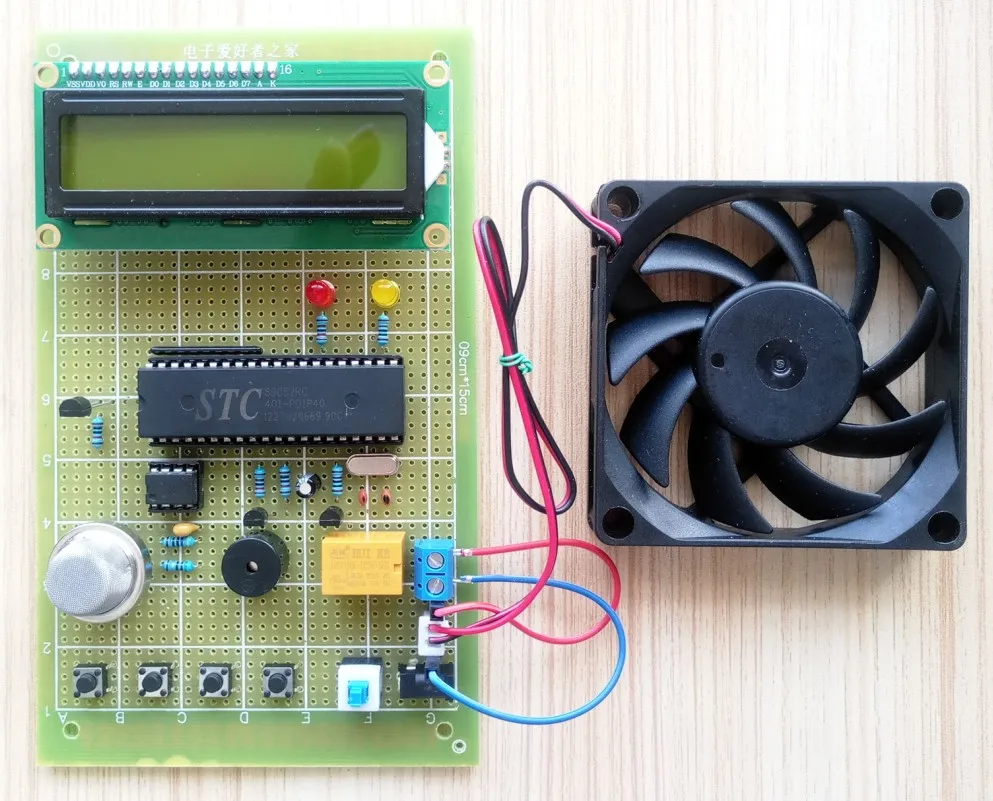

Сварка готовой продукции:

\

\

\
\

\
\

\
\

\
\
