Супер Осьминог комплект S-RockMite приемопередатчик непрерывного действия QRP телеграмма коротковолновой радио 7,023

1 、 краткое введение

Это очень маленький и simple40Meter-band телеграфный передатчик микро-мощности равного формата, используйте 9 ~ 13.8VDC источник питания, может общаться с любительскими радиостанциями на сотни и более км, его эффект приема очень хороший, может быть такой же дорогой, сравнимый с коммерческими радиостанциями. "Octopus (Rock Mite)" есть много версий: первое издание (Соединенные StatesSWLLaboratory), PICVersion, 51 version. "супер Осьминог (S-RockMite)" от LXQQFY.com Последний запуск, сделать следующие улучшения:

2, основные показатели

Источник питания: 9 ~ 13,8 В постоянного тока (рекомендуется аккумулятор или линейный стабилизированный источник питания.), не проводите различия между положительным и отрицательным полюсами

Антенна: 50 Ом, 7 МГц, стоящая волна ratio2.0 следующие

Приемный ток: 60 мА

Выбросов ток: 600mA

Мощность передачи: 5 Вт

Частота: передача локальных колебаний частота: 7023 кГц; получение локальной вибрации частота: около 7023-7026 кГц

Рабочий режим: CW

Электрический ключ: Автоматическая идентификация ручных ключей и автоматических ключей

Автоматический отчет: Поддержка

Метод настройки: мобильный телефон (привнесите свои собственные горячие точки)

Корпус: сборка, все включено

3 、 цепи принцип

См. Последнюю страницу этого документа, ядром приемной части является oneNE602, он включает сбалансированное смешивание внутри. Устройство, после того, как сигнал, входящий от антенны, проходит через два кристаллических фильтра, введите микшер, 9018 образованная цепь колебаний отправляет местные сигналы колебаний одновременно., два сигнала смешаны, просто поставьте его directlySSB/CW преобразование частоты сигнала аудио, ne602 выход аудио sentNE5532Do активный фильтр низких частот и аудио усилитель большой, таким образом, Весь процесс приема завершён. Поэтому приемник, который непосредственно смешивает радиочастотные сигналы в аудио, называется "DC receiver" , DC означает прямое преобразование частоты. В схемотехнике 2n7000отключение звука, состоящее из FET, используется для отключения приема во время передачи., тот же TimeWIFIThe аудио осциллятор, образованный внутренним таймером модуля, производит боковые Тоны., выход в наушники, чтобы наушники следили за волосами" "Аудио 。 launch Part utilization 9018do осциллирующая цепь, Then8050Do буферное усиление, 8050 также используется в качестве запуска keying, управления отправкой и приема электричества дороги и переключения сигнала, конечный уровень сделан upD882ComposedC класса усилитель, после усиления 1: 4 высокочастотный сигнал после соответствия выходного трансформатора проходит через фильтрованную антенну.

Модуль мобильного телефона является дополнительным модулем для комплекта., если вы не используете этот модуль, вам нужно укоротить его. JP1, стать обычной радиостанцией, которая поддерживает только ручные ключи. если вы используете этот модуль, вам нужноРазъём JP1 (требуется внимание), ThenS-Forty-9erCan PassWIFIWith мобильные телефоны, настройка встроенного кода радиостанции, поддержка от клавиши Move, отображение времени отчета 。

4, выбор компонента

9018 выбор увеличения 130 влево и вправо, D882 выбор увеличения 200 влево и вправо. t1 Yes1: 4 трансформатор линии передачи, InFT37-43 Ферритовое магнитное кольцо (черный) использовать on0.51 миллиметровый эмалированный провод Двойной Шарнирный провод и winding6Circle, затем Головка Катушки соединяется с хвостом катушки. t2 Высокочастотный трансформатор, InFT37-43 Ферритовое магнитное кольцо (черный) использовать on0.51 миллиметровый лаковый мешок проволочной обмотки, primari8circle, Secondary2Circle (из-за консистенции аналоговых характеристик триода, если эксперимент обнаружит, что выходная мощность слегка слаба, количество оборотов можно регулировать самостоятельно. Change9: 3) 。 l1, L2 является высокочастотным фильтром индуктора, InT37-2 железного порошка сердечника магнитное кольцо (красный) использовать on0.51 мм эмалированный провод обмотки 16 круг, около 25 см, индуктивное количество is1uH слева и справа. все less1000pF в постоянной ёмкости, универсальный конденсатор из высокая частота фарфор, Greater1uF в конденсатор с алюминиевой крышкой, алюминиевый электролитический конденсатор, алюминиевая крышка, все резисторы For1/4 W 5% фиксированное сопротивление 。

5 、 производства

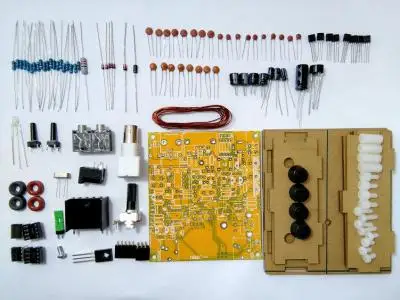

5,1. См. Оригинальный список, инвентарь оригинальных устройств. подготовьте паяльник, паяльная проволока, Универсальный измеритель и другие инструменты. сварка основана на высоте устройства от низкого до высокого, строительный заказ: сопротивление-> диод-> Емкость-> Триод-> цзиньчжэнь-> Два цвета-> весь мост потока-> электролитический конденсатор-> чип-> индуктор-> магнитное кольцо-> D882-> Другое устройств 。

5,2. Сопротивление, сварка не требует направления.

Расчет значения сопротивления цветного кольца относится к следующей цифре, друзья, которые не очень опытны в строительстве, используют мультиметр для измерения и подтверждения.

5,3. Диод, модель написана на внешней оболочке устройства, требования к направлению при сварке, часть устройства с перекладиной является направлением тока назначения., с направлением небольшого горизонтального бара печатной платы соответствует.

1N4001

1N4148

5,4. Емкость, сварка не требует направления.

0,1 мкФ (104) 、 10nF (103) 、 1nF (102) 、 100pF (101) 、 33pF (33) 、 56pF (82) 470pF (471)

5,5, Triode, Fet, модель написана на передней части устройства., требования к направлению при сварке.

5,6. Цзиньчжэнь, сварка не требует направления.

5,7. Два цвета, обратите внимание на направление сварки

5,8. Выпрямительный мост, сварка имеет требования к направлению, устройство + направление соответствует печатной плате + направление, будьте осторожны.

5,9. Электролитический конденсатор, модель написана на внешней оболочке устройства., требования к полярности во время сварки, направление устройства с белым стержнем является отрицательным полюсом., монтажная плата направление с белой тенью является отрицательным.

5,10. Чип, модель написана на поверхности устройства., сварка имеет требования к направлению, сварка firstICSeat, вставьте чип снова.

5,11. I-shaped индуктор, цветной кольцевой индуктор, сварка не требует направления.

5.11.1, L1 L2, 1uH (Красный магнитный ring16Zan)

5.11.2 、 T1, 1: 4 трансформатора (черный магнитный ring6Zan)

5.11.3, T2, трансформатор (черный магнитный ring8Zan: 2Zan)

5,12. D882, нужно сначала затянуть теплоотвод, затем сварить, предотвратить повреждение штифтов, вызванных задним теплоотвода.

5,13 、 Другое устройств

DCPower стенд

Q9 (BNC) сиденье

3,5 mmStereo разъем

Кнопка

Джемпер

Корпус перемычки

Переменный резистор

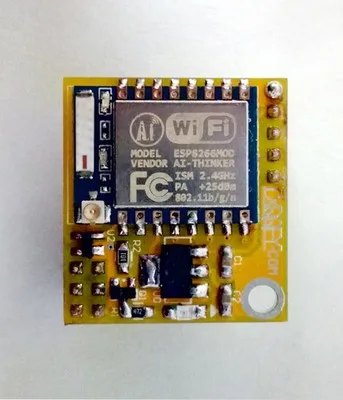

5,14 、 WIFIModule

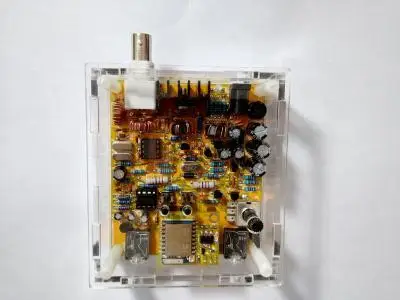

5,15. Монтажный корпус, установка в следующем заказе

6 、 отладки

6,1. Перед включением питания, поддельная нагрузка, предотвращает аварийный Запуск от горения.

Прямое 51европейское сопротивление припаяно к задней панели печатной платы в качестве ложной нагрузки.:

UseQ9Joint и 51 Европейское сопротивление делает поддельную нагрузку:

Использовать Профессиональные Поддельные нагрузки:

6,2. Включение:Интерфейс питания вне зависимости от полярности (проводилось внутреннее выпрямление), Аккумулятор рекомендуется для питания, также может использоваться линейный стабилизированный источник питания постоянного тока, но прямое преобразование частоты радиостанция непосредственно преобразует пульсацию питания в звук наушника. после включения, лицо находится на определенном расстоянии от печатной платы, проверьте, есть ли горение, вызванное ошибками сварки. Дымчатый внешний вид, если есть Своевременная диагностика сбоя питания. после десятков секунд включения, коснитесь поддельной нагрузки вручную, Если нагрев означает случайное излучение, вызванное погрешностью сварки, если Своевременная диагностика отключения питания

6,3. Шум прослушивания: наушники с разъемом 8oputon, после включения питания, вы услышите шум нижней части., это Предварительное объяснение, часть усиления звука работает нормально.

6,4. Измерительная и приемная цепь: в чехол для всех ранее выполненных работ, начните тестирование приемной цепи, удалите ложный отрицательный Zai, питание-на нижний шум, подключите антенну или подключите длинную линию к ядру сиденья антенны., прослушивание шума, если есть большая разница между двумя звуками (антенна снизу много шума), он в основном показывает нормальную 。

6,5. Тестовый запуск: поддельная нагрузка, в missedWIFIIn чехол модулей, JP1 штекер в перемычке (короткое замыкание), доступ к ручному ключу, включение. нажмите клавишу в это время, чтобы войти в состояние запуска., ток в неизлучаемом состоянии будет be50mA, ток в состоянии выбросов будет in400mALeft и справа, после запуска в течение периода времени, поддельная нагрузка, безусловно, нагревается нормально.Будьте осторожны, чтобы не запускать непрерывно в течение длительного времени.。

6,6. TestWIFIModule: поддельная нагрузка, соединительный модуль,Disсоединительtjp1 (модуль UseWIFIThe поддерживает соединение и входит в состояние непрерывного запуска.), Подключите наушники, подключите ключ, включите 。 нажмите nowWIFIClick на переключателе, я услышу щелчок в наушниках, этот шум isWIFIEmission (форма приёма радио не открывается в сети wifi), мобильный телефон OpenWIFIThe может быть использован в соединении, и Набор данных 。 подключите ручной ключ или автоматический ключ, может быть автоматически определен, в состоянии запуска, WIFIThe индикатор светильник модуля будет включен. нажмите на переключатель автоматического запуска, запустит функцию автоматического запуска 1, сохранит сохраненный код.

7 、 Применение

7,1 、 Функция схема

7,2. Электрический ключ, не используется чехол для модулей, поддерживаются только ручные ключи. useWIFIIn в чехол модулей, ручной ключ и автоматическая ключи поддерживаются, 3,5 MMThe Средний канал поставляется вилка типа в качестве ручной ключ чехол защиты от короткого замыкания в наземная. В противном случае он распознается как автоматический ключ.

7,3. Наушники выбирают самые обычные 8 европейские двухканальные наушники (наиболее распространенные и обычные).

7,4. Антенна является ключом к коротковолновой радиосвязи, частота использования требуется для be7MHZ, Impedance50Europe, стоящая волна in1.5 следующая антенна 。 Push рекомендуется следующее, в этом магазине есть продажи 。

7.4.1. GPAntenna, вертикальная наземная сетевая антенна, простая форма эрекции, простая установка. есть достаточно наземной сети для увеличения радиации, скорость действия, сопоставимая с диполярной антенной. подходит для безусловных строителей с большими антеннами, такими как Yagi (домашние хозяйства На четвёртом и выше), для нашего дома в среднем слое здания, невозможно добавить антенну на крышу. Ветчина, Горизонтально erectedGPAntenna должно быть лучшим Выбор. 。

Красный: радиостанция, синий: фидер, Фиолетовый: удочка (9 около метра), желтый: заземленная сеть (10 рисовая проволока), розовый: Zhen Zi (10,1 рисовая эмалированная проволока)

7.4.2 、 Winton антенна

Антенна Winton может хорошо работать в 40 m/20 m/10mOn трех диапазонах, In6mWork на полосе также имеет хорошую производительность. корень в соответствии с фактической окружающей среды, могут быть различные методы монтажа.

7.4.3 、 DPAntenna

DPAntenna в основном использует небесно-волновую связь, эффект дальней связи очень хороший., use1: 1 Баррон, двусторонний вибратор 1/4 волны, да очень распространенная антенна, как правило, инвертированная.

7,5. WIFIUse модулей и программного обеспечения мобильного телефона

7.5.1. Подключите и подключите модуль, отсоедините его к крышке и включите радиостанцию.

7.5.2. Включите телефон, подключение wifiname "LXQQFY ***", пароль "***", 8A *-это случайное число.

7.5.3. Включите приложение phoneAPP, подсказать успех соединения, Строка состояния в нижней части экрана отобразит текущий статус подключения.

7.5.4 、 в Бег окна, сроки радиопередача будет отображаться. 、 IdentifiedmorseCode 、 информационного, также может управлять волос съемки 。

7.5.5.1. Синяя полоса в верхней части отображает подсказку., нижняя синяя полоса показывает состояние подключения.

7.5.5.2. В сером поле подсказок во второй строчке отображается время передачи радио., серая Подсказка на третьей строчке показывает идентификацию morseCode, серая Подсказка на третьей строчке отображает указанную информацию.

7.5.5.3. "ручной ключ" используется для управления ручной передачей радиостанций, "функция 1" "функция 2" код для автоматической функции оповещения, "Switch window" используется для переключения между текущее рабочее окно и окно настройки.

7.5.6. Нажмите на окно переключателя, войдите в окно настроек, можно прочесть, написать информацию о радио.

7.5.6.1. скорость отправки, Настройка автоматической записи, время минимального отрезка времени ручного ключа, это также рабочее окно для установки других радиостанций. Время отсчета содержания отчета.

7.5.6.2. "отправить" означает обновление радиостанции с текущей информацией и "сохранить", "читать" относится к информации радиостанции, «сохранить» означает сохранение изменений в текущей информации на телефоне, «восстановление» означает восстановление текущей информации на информацию, сохраненную мобильным телефоном.

8 、 СПИСОК КОМПОНЕНТОВ

PCBLayout

Схематичный рисунок
