Описание
Это основная плата на базе STM32F103C8T6 в качестве основного чипа.
Он имеет следующие характеристики:

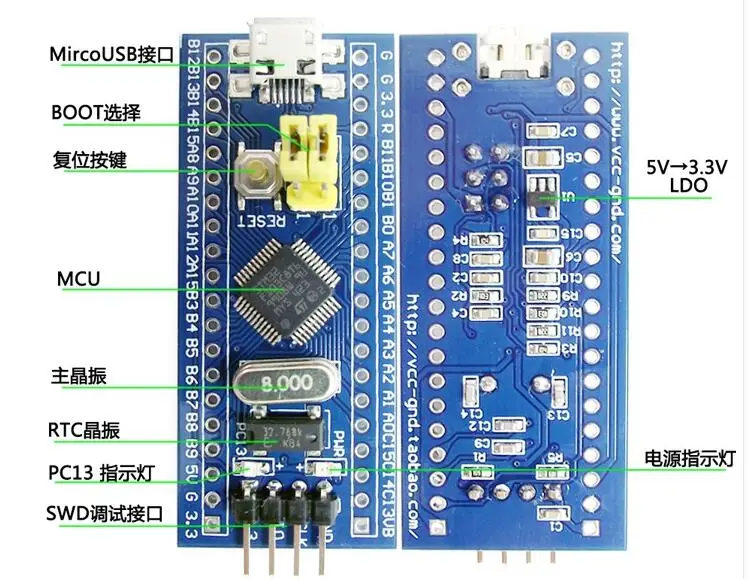

1. Плата оснащена наиболее базовыми схемами MCU, такими как цепь кристаллического осциллятора, схема управления питанием USB и интерфейс USB.
2. Основная плата выводит все 1/0 портовые ресурсы.
3, с SWD моделирования отладки интерфейс загрузки, интерфейс требует по крайней мере 3 линии, чтобы завершить отладки загрузки задача, по сравнению с традиционными JTAG отладки имеет много преимуществ, я хотел бы добавить сюда, JTAG теперь имеет тренд, который необходимо устранить, например, ST new MO серия MCU сохранила только интерфейс SWD, JTAG был непосредственно отменен
4. Внешний размер-это только размер традиционного пакета DIP40 (например, AT89S52), но основная плата той же спецификации меньше, чем наша, не была обнаружена на taobao.
5. Он использует usb-интерфейс Mirco, используемый в современных смартфонах, который удобен в использовании и используется для USB связи и питания.
6. Чтобы решить проблему, что STM32 RTC не вибрирует, Мы одобрили официальное рекомендованное низконагрузочное RTC кристаллическое вибрационное устройство и использовали бренд epson кристалл вибрации вместо дешевого цилиндрический кристалл вибрации.
7. Одиночный ряд контактов с высоким качеством 1*40/2,54 мм интервал для обеспечения хорошая проводимость контакта и облегчение пользователей для размещения основной платы на стандартной универсальной доске или хлебной доске. Сварка не допускается по умолчанию. Пользователи могут выбрать направление сварки в соответствии со своими потребностями.
