Описание

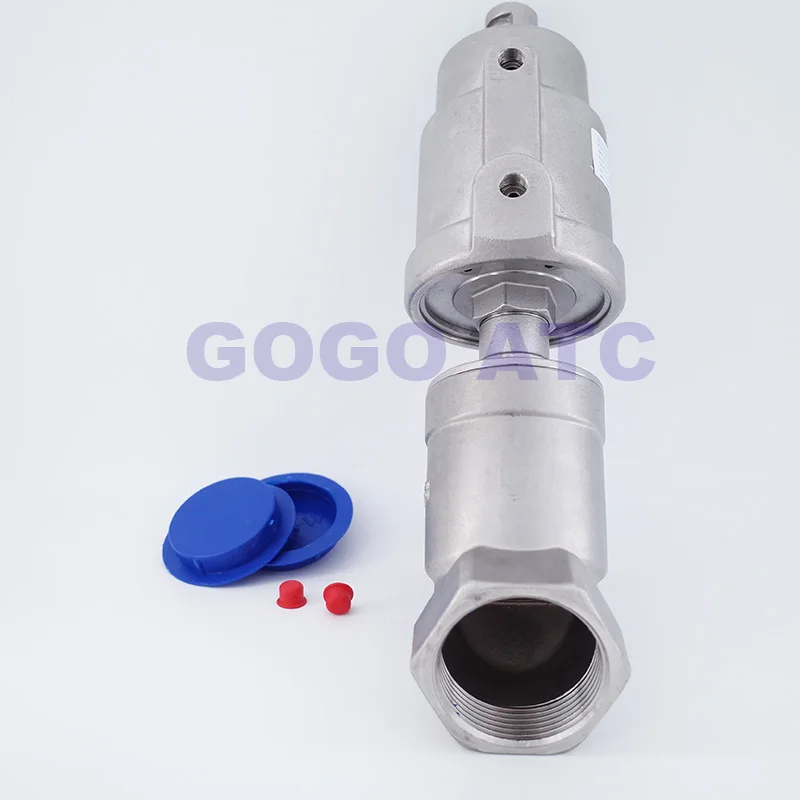

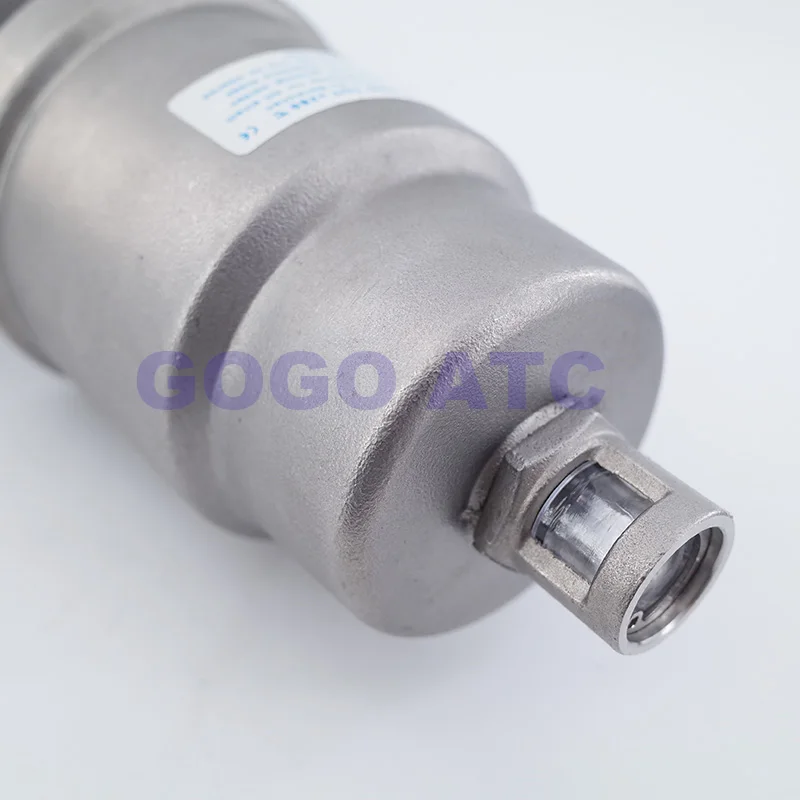

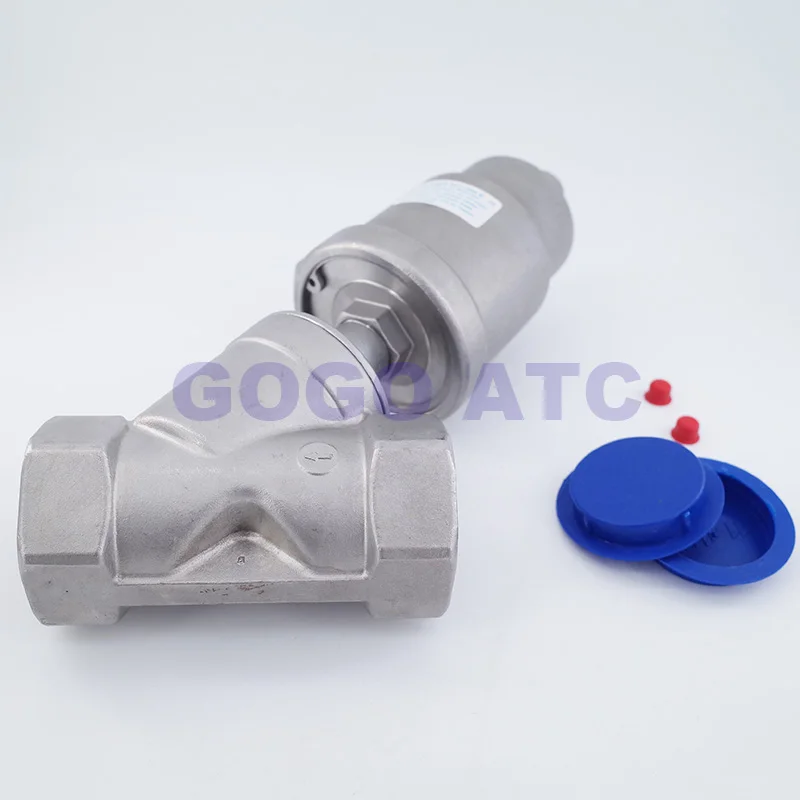

GOGO пневматический привод угловой клапан сиденья из нержавеющей стали
DN40 1-1/2"G резьбаSS аварийного сброса давления дляВысокая температура воздуха паровой
Цилиндр двойного действия N.C:Цилиндр двойного действияНормально закрытый тип;
Одностороннее действие N.C:Одностороннего действияНормально закрытый тип;
Обычно открытого типа
1, пластиковая головка: головка черного цвета иПластик материал;
2, нержавеющая головка: головка серебристого цвета иМатериал из нержавеющей стали;
* *** * *** **
1. Параметры
Угловой клапан сиденья-2 способ 2 положения пневматический угловой клапан сиденья
Размер отверстия (Мм) | Порты и разъёмы Размер (G или NPT) | Kv (м3/Ч) | Рабочее давление (бар) | Мин. Пилотное давление (Крючок) | Направлением потока |
| 15 | 1/2» | 4,2 | 0 ~ 16 | 2,7 ~ 3,0 | Выше сиденье |
| 20 | 3/4» | 8 | 2,7 ~ 3,4 | ||
| 25 | 1" | 19 | 2,7 ~ 5,0 | ||
| 32 | 11/4 | 27,5 | 3,6 ~ 5,0 | ||
| 40 | 11/2 | 42 | 3,6 ~ 6,2 | ||
| 50 | 2" | 52 | 3,6 ~ 7,4 | ||
| 65 | 21/2 | 77 | 3,6 тонн ~ 10 тонн | ||
| 80 | 3" | 110 | 3,6 тонн ~ 10 тонн | ||
| Для пара более 180 °C, Макс. Рабочее давление 16 бар | |||||
| 1Кепки (шт) | 11Поршневая пружина (65 мН) |
| 2Индикационный стержень (PA6/30GF) | 12Уплотнительные элементы |
| 3Крышка (PA6) | 13Направляющая муфта (PTFE) |
| 4Весна (65Mn) | 14Уплотнительная шайба (PTFE) |
| 5Поршень (PPS) | 15Поршневой стержень (CF8M) |
| 6Уплотнительное кольцо (FKM) | 16Шпули (CF8M) |
| 7Limter (PPS) | 17Уплотнение катушки (ПТФЭ) |
| 8Резьбовая втулка (CF8M/CF8) | 18Прокладка из нержавеющей стали (CF8M) |
| 9Соединительная труба (CF8M/CF8) | 19Корпус клапана (CF8M/CF8) |
| 10Крышка клапана (CF8M/CF8) |
3. При заказе
4. Изображение
5. Упаковка
Одна деталь клапана
Отгрузка
************************************************************************
************************************************************************
1) Мы принимаем Alipay, West Union, T/T. Все основные кредитные карты принимаются через безопасный платеж
************************************************************************
************************************************************************
Характеристики
- Бренд
- ATC GOGO AUTOMATIC
- Структура
- Угол
- Наличие стандарта
- Стандарт
- Размер Порта
- G1-1/2"
- Питание
- PNEUMATIC
- Носитель
- GAS
- Материал
- Нержавеющая сталь
- Давление
- Среднее давление
- Номер модели
- DN40
- Температура среды
- Высокая температура
- Action
- Double acting/single acting
- Mode
- normally close/open
- Body Material
- Stainless steel 304
- Seals Material
- PTFE
- Fluid temperature
- -10°C to +180°C
- Ambient temperature
- -10°C to +60°C
- Thread
- 1 1/2 inch BSPP
- Max. working pressure
- 16bar
- Packing
- one piece valve+ carton
