SOTAMIA IRS2092S усилитель мощности аудио плата 250 Вт моно цифровой усилитель L15DSMD динамик усилитель домашний кинотеатр DIY

Описание

SOTAMIA IRS2092S усилитель мощности аудио плата 250 Вт моно цифровой усилитель L15DSMD динамик усилитель домашний кинотеатр DIY

Описание продукта:

Цифровой усилитель готовая плата моно

Он используетIRS2092SИ IRFI4019H цифровой усилитель выделенный чип.

Разработан с ИК-компанией сша IRAUDAMP7S в качестве шаблона. Оригинальная схема и схема PCB.

Все принимает высококачественные импортные чипы, MOSFET. Япония импортирует большой емкости алюминиевые электролитические конденсаторы.

Параметр Введение:

Используйте напряжение постоянного тока +-50 в (от +-33 В до +-55 в)

+-50 В выходная мощность = 125 Вт 8R RMS. 250 Вт 4R RMS.

Размер: длина, ширина и высота: 100 мм * 58 мм * 42 мм

Расстояние между монтажными отверстиями: 91,5 мм по горизонтали, по вертикали 49,5 мм

Искажение: 0.007% THD + N @ 60 Вт, 4 Ω

Усиление напряжения: усиление напряжения 36

Сопротивление нагрузки сопротивление привода: 4 Ω

Общее энергопотребление холостого хода, энергопотребление холостого хода без нагрузки: 7 Вт

Эффективность канала: 90% 250 Вт 4 Ω

Динамический диапазон: 101 дБ

Остаточный шум остаточный шум: 200UV

Амплитудно-частотная характеристика амплитудно-Частотная характеристика: 20 Гц-35 кГц +-3DB

Производительность температуры: тепловая производительность: 30 Вт Мощность, 55C Цельсия

Рекомендуемое рабочее напряжение, а также мощность трансформатора.

Нагрузка 8 Ом трансформатор напряжение переменного тока двойной 40 В, +-DC 55 в, мощность 150 Вт один канал. 300 Вт два канала. Конденсатор фильтра 6800 мкФ * 2 или более

Нагрузка 4 Ом трансформатор напряжение переменного тока двойной 35 В, +-DC 48 В мощность 250 Вт один канал. 500 Вт два канала. Конденсатор фильтра 10000 мкФ * 2 или более

Нагрузка 4 Ом +-58 В постоянного тока, 300 Вт 4R моно мощность. Двухканальная мощность 700 Вт. Рекомендуется, чтобы напряжение трансформатора переменного тока двойное 41 в 1000 Вт.

Посылка включает в себя:

1 шт.

Дос с фактическими замерами, данных

Напряжение +-50 в, а сопротивление 8 Ом. Если вы заинтересованы, вы можете скачать большую картинку.

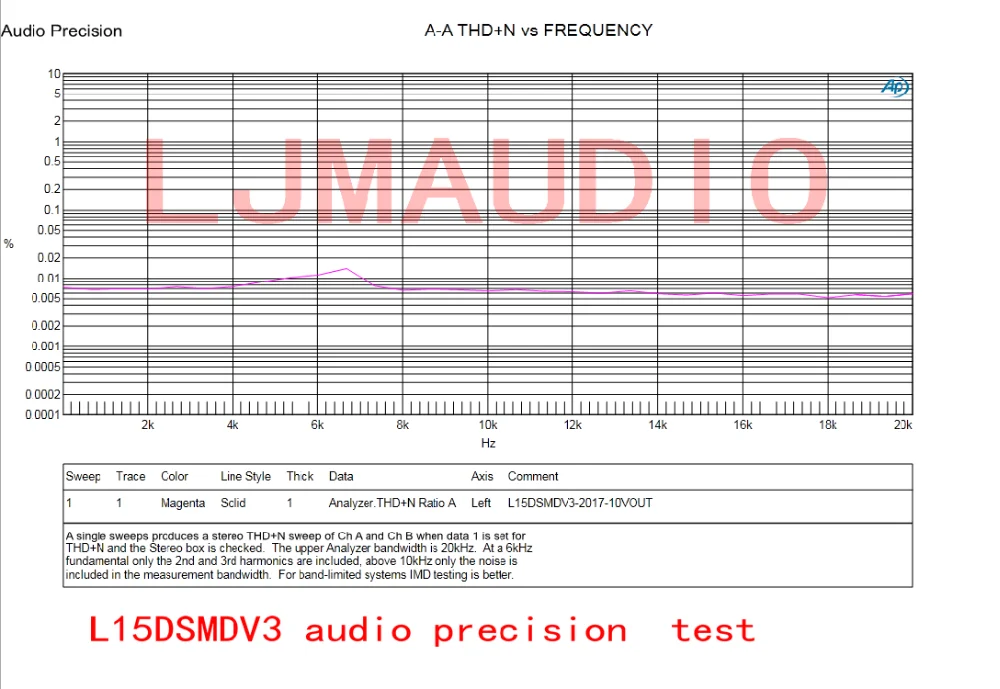

Фактическое измерение версии L15DSMDV3

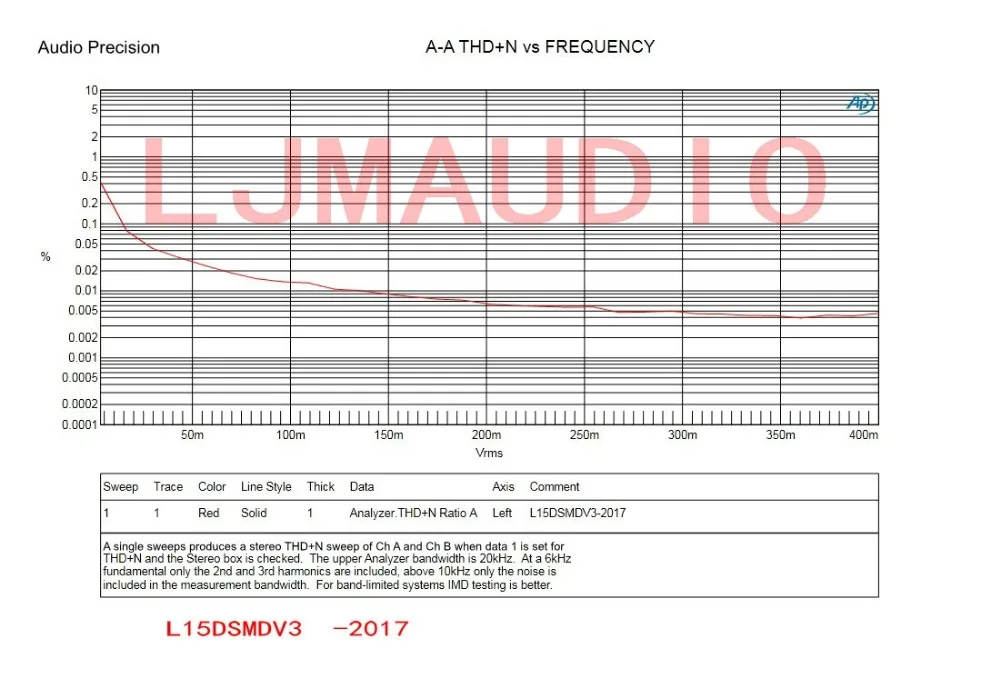

THD + N выходная мощность составляет приблизительно 10,1 В RMS

THD + N = 0.006%-0.008% или около того

Диаграмма АЧХ-фактическое измерение: (цифровой усилитель мощности имеет небольшой прирост вверх из-за отношения фильтра, измеренного в нагрузке 8 Ом, который не показан в 4 Ом. Данные измерений совпадают с данными ИК)
