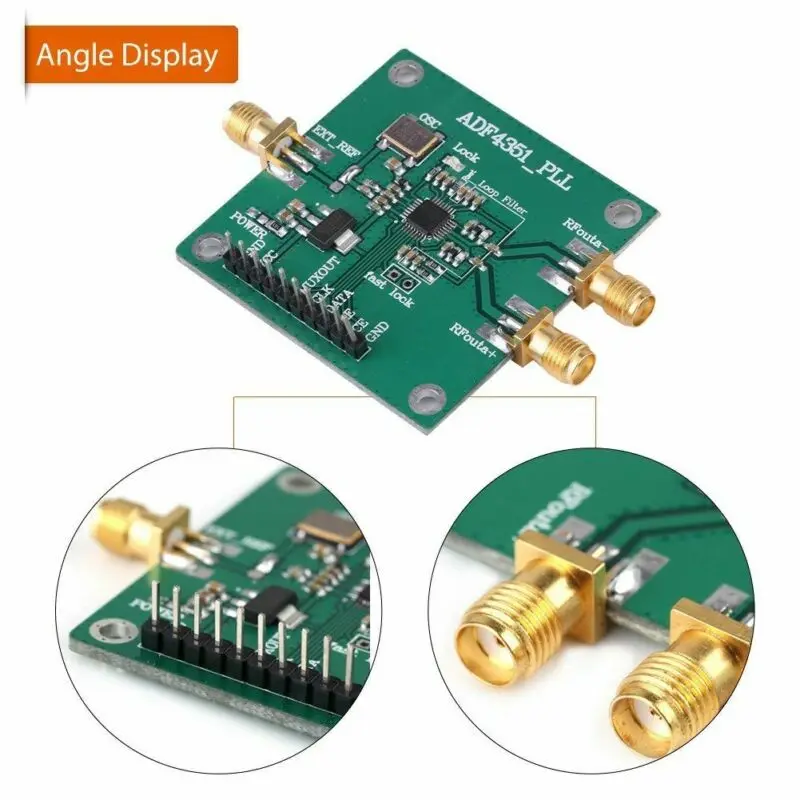

SMA женский ADF4351 PLL радиочастотный источник сигнала, синтезатор, макетная плата, трехпроводная последовательная шина периферийного интерфейса

Описание

Особенности:

* 100% Новинка и высокое качество

* Изготовлен из высококачественного материала, прочный и практичный в использовании

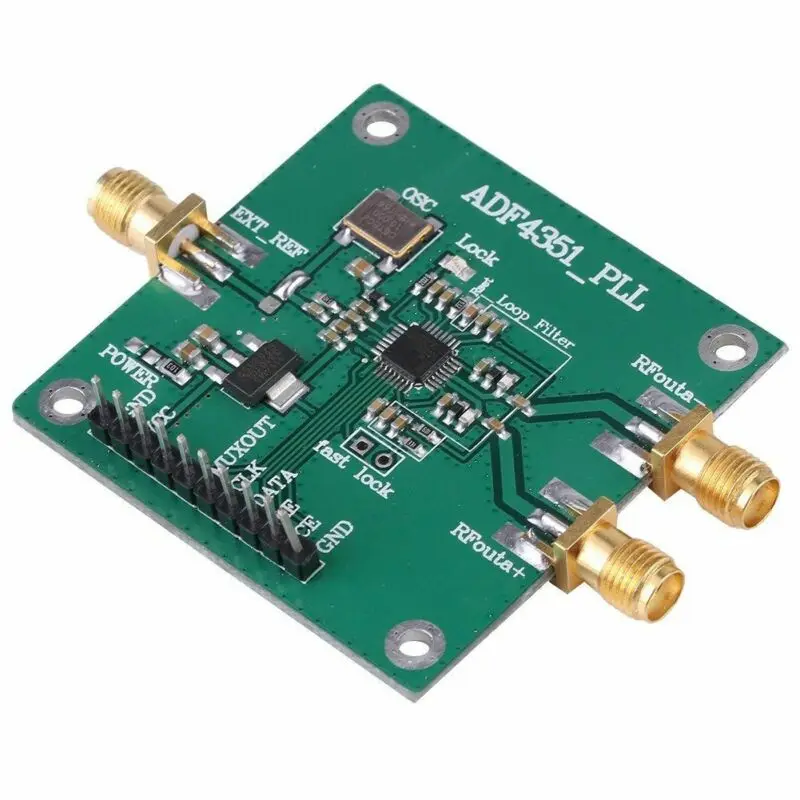

* ADF4351 source development board имеет хорошо продуманный макет платы.

* Может управляться с помощью официального программного обеспечения компьютера-хоста.

* Все контрольные штыри высвечиваются для удобства эксплуатации.

* Значение по умолчанию +-50ppm 25 M активный кварцевый генератор.

* Трехпроводная шина последовательного периферийного интерфейса приводит к контактным контактам управления и контактам блокировки состояния, что позволяет использовать все функции, включая точечную развертку и скачок частоты.
Параметры:

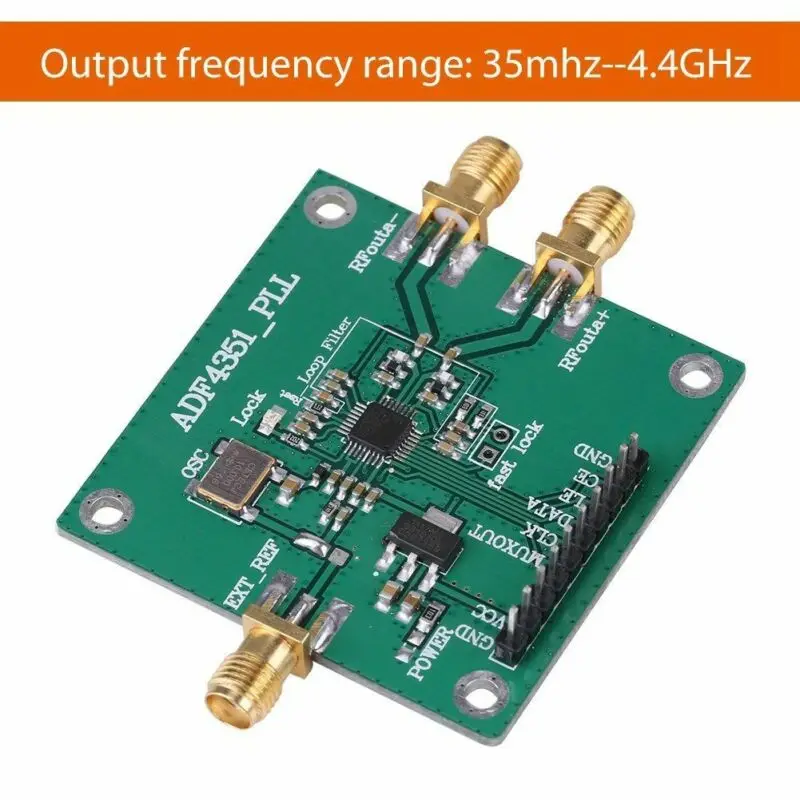

* Диапазон выходных частот: 35-4,4 ГГц (ADF4351)

* Напряжение питания: 4-9 В (5 В постоянного тока)

* Выход сигнала:

2,2 ГГц -- 4,4 ГГц Синусоидальная волна (базовая)

35MHZ--2. 2 ГГц прямоугольную волну (основная часть)

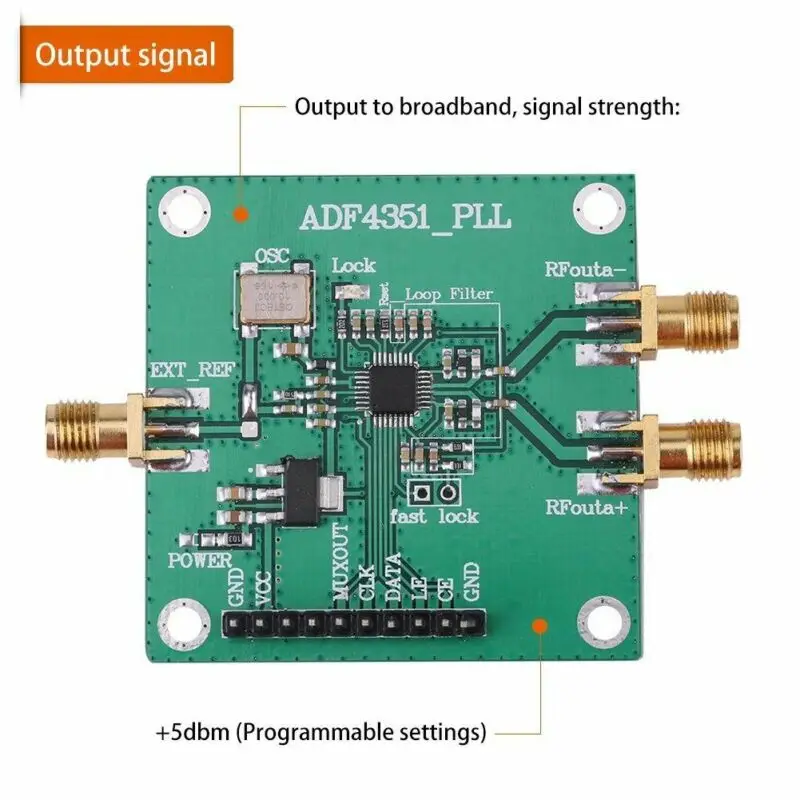

* Выходной сигнал: выходная скорость, сила сигнала: + 5 дБм (программируемый)

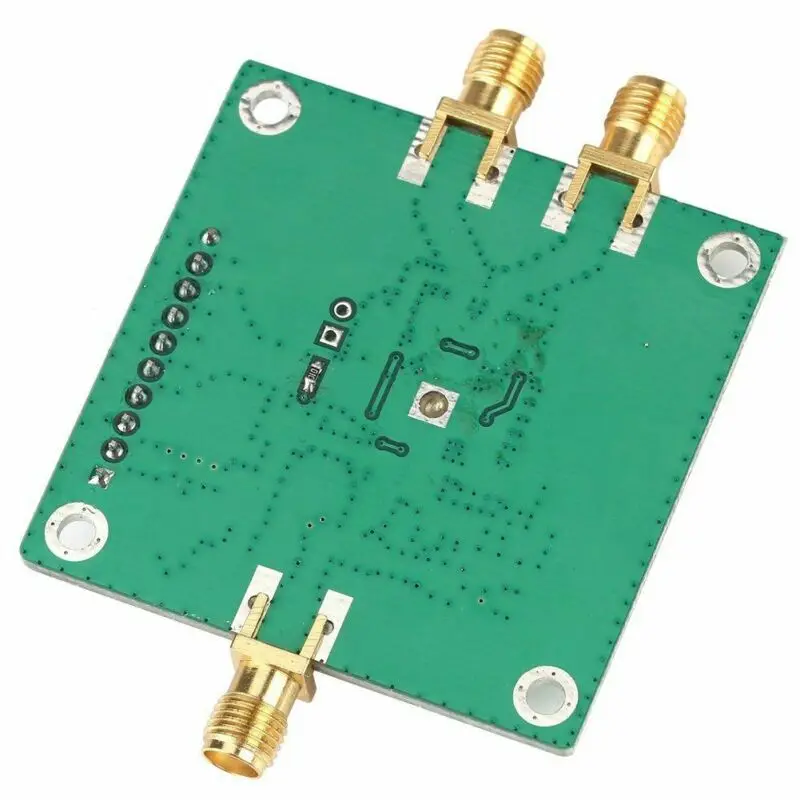

* РЧ-Разъем: SMA Female

* Интерфейс управления: трехпроводная шина последовательного периферийного интерфейса

* Эталонные часы: 10,000 МГц (по умолчанию), через интерфейс с внешним SMA

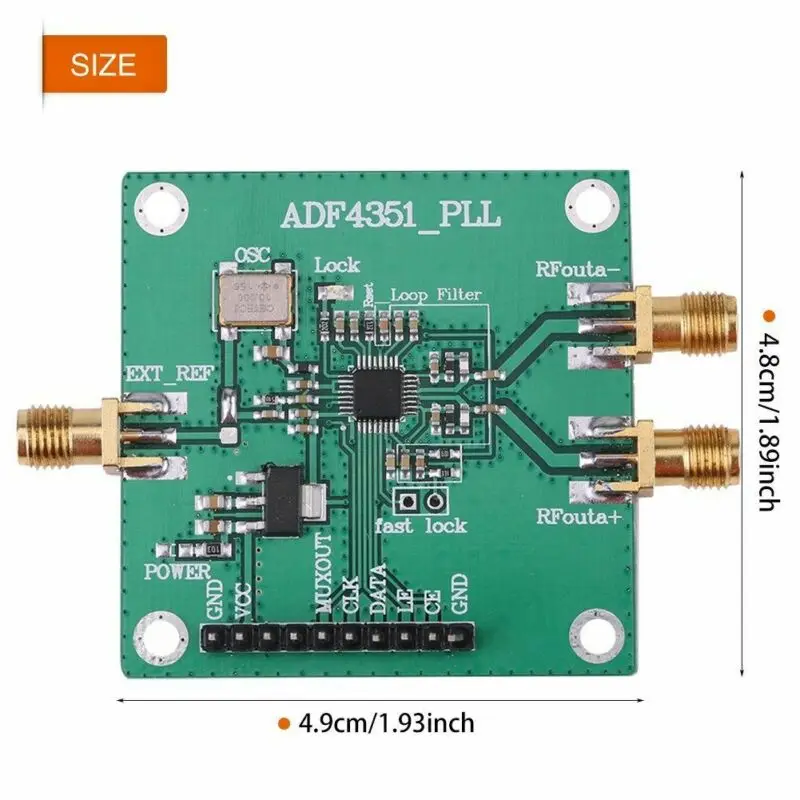

* Размер: 4,8x4,9 см/1,89x1,93 дюйма (прибл.)

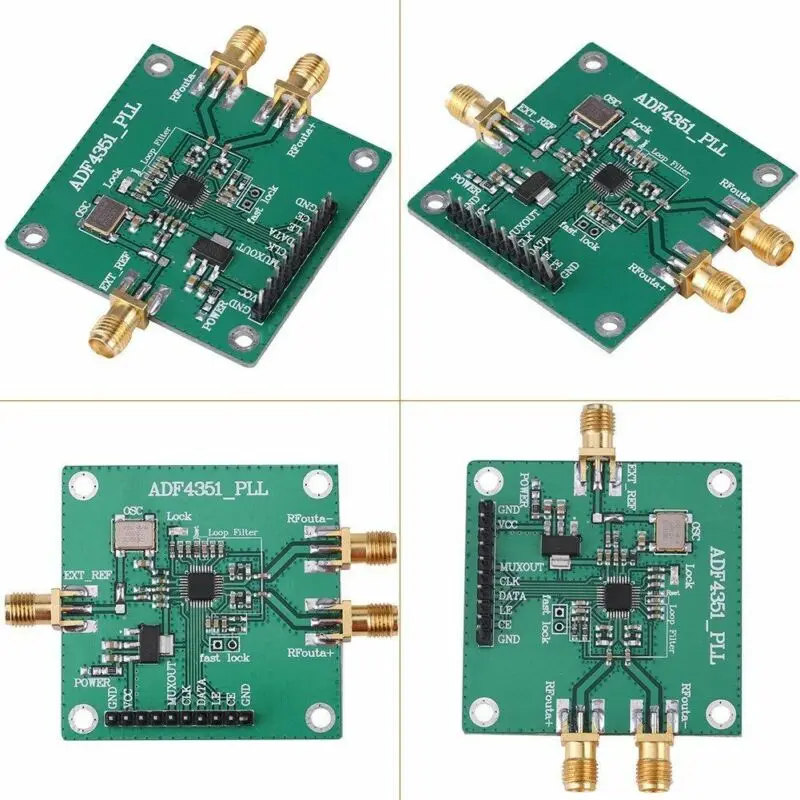

Тип подключения:

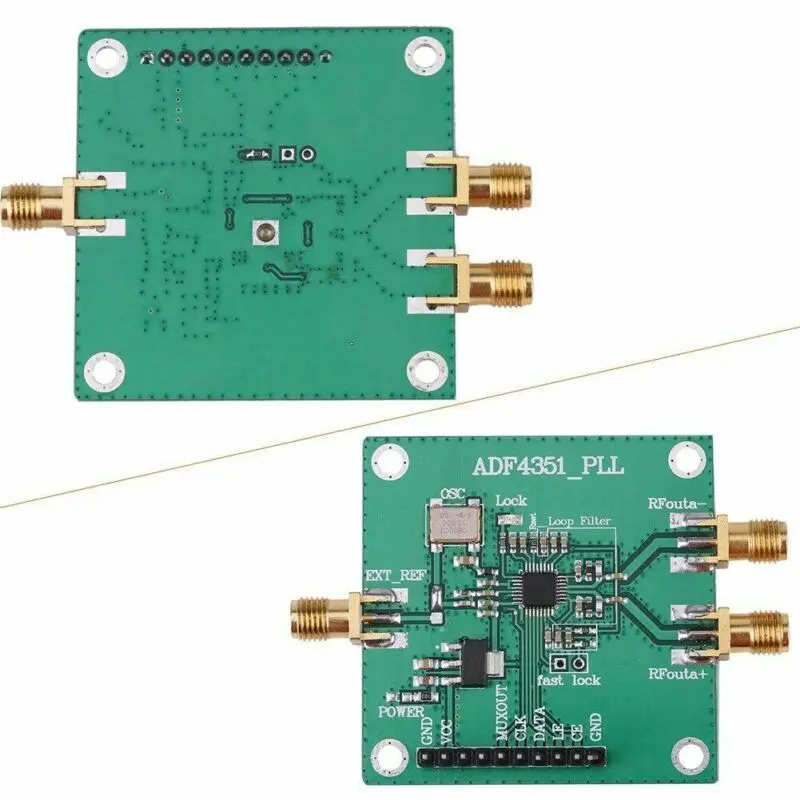

Модуль может быть подключен к модулю LCD1602/LCD12864 с помощью штыря (может быть вставлен непосредственно Назад) для легкой отладки программного обеспечения и имеет индикатор блокировки (lock). Штырь соответствует следующим:

1. GND -------------------------- GND

2. VDD (5 В) --------------------- VCC

3. VO ------------------------- NC (пустой)

4. RS ------------------------- NC (пустой)

5. R/W -------------------------- MUXOUT

6. EN --------------------------- CLK

7. DB0 -------------------------- данные

8. DB1 -------------------------- LE

9. DB2 ------------------------- CE (с 10 K подтягиванием)

10. DB3 ------------------------- GND (не подключать)

Артикул: межсетевое взаимодействие

* 10,000 МГц по умолчанию эталонный тактовый сигнал-это активные часы или внешний эталонный тактовый сигнал, вам нужно изменить трехполосное соединение с паяльником, подключить EXT_REF внешний эталонный сигнал.

* RF выход

* Для удобства использования, по умолчанию широкополосный выход, выход двух дифференциальных сигналов, один способ используется для вывода, а другой может использоваться для мониторинга выхода.

Посылка в комплект входит:

1 *ADF4351 радиочастотный синтезатор сигнала

Примечание:

1. Реальный цвет товара может быть s светильник ly отличаться от изображений, размещенных на веб-сайте, по причине многих факторов, таких как яркость вашего монитора и светильник яркость.

2. Возможны незначительные отклонения в измерениях вручную.
