Sinano DC бесщеточный двигатель DC36V 48V двойной шариковый подшипник, бесшумная с высоким крутящим моментом DIY

Описание

Новый оригинальный японский (Sinano) бесщеточный двигатель постоянного тока, внутренний ротор, без приводной платы, с Холлом, трехфазный восьмипроводный бесщеточный двигатель постоянного тока, один 30 шт., полная упаковка, очень красивое качество изготовления, красивый внешний вид, и это группа высокого качества DC бесщеточный мотор s.

Несмотря на то, что двигатель не большой, но мощность не маленькая, наружный диаметр составляет 36,5 мм, что гораздо меньше, чем предыдущий бесщеточный двигатель постоянного тока Nideke (наружный диаметр 41,8 мм), но он тяжеловат в руке, и вес мотора Nedko такой же тяжелый и мощность аналогична.

Номинальная мощность этой партии моторов составляет DC105V, но она подходит для тестирования напряжения. Он очень подходит для DC36V, DC48V, DC60V, рабочее состояние очень хорошее, тихий, высокий крутящий момент, хотя напряжение снижено немного, мощность ослаблена. Однако крутящий момент уже достаточно сильный, и он более бесшумный. Он должен быть менее подвержен нагреву и более пригоден для долгих часов работы. На самом деле, когда DC24V, его крутящий момент очень хороший.

Однако, следует обратить внимание, что порядок линий выходной линии Холла должен быть верным. Если линейный порядок зала не подключен правильно, или дрожание двигателя не поворачивается, или скорость двигателя гораздо быстрее, ток большой, но крутящий момент небольшой. Если возникнет вышеуказанная ситуация, попробуйте изменить две из трех выходных линий холла.

Поверхность ротора распыляется в черный цвет, слой поверхности соскабливается. Состав редкой земли хорошо виден. Хотя это не высокопрочный магнит NdFeB, он достаточно Магнитный и средне-сильный.

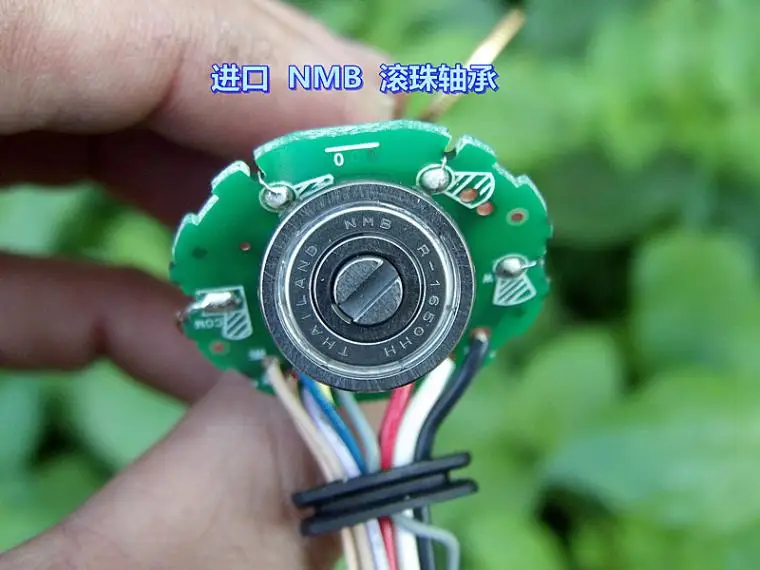

Бесщеточный двигатель имеет долгий срок службы. Двигатель использует высококачественные шариковые подшипники NMB, что делает его более стабильным и более безопасным. Его концы-8 P клеммы. Если он не используется, его можно отрезать напрямую. Три толстых линии (красный, черный, белый) являются тремя основными линиями двигателя:

Пять тонких линий-это пять линий зала, в которых Цветовая линия соединена с положительным полюсом, синяя линия соединена с отрицательным полюсом, А остальные три линии-это Выходная линия сигнала. Обратите внимание, что положительные и отрицательные полюсы не соединены неправильно, и цвет линии мотора, богатого буквами, относительно светильник. Пожалуйста, обратите внимание, чтобы тщательно различить цвет линии.

Диаметр двигателя: 36,5 мм

Длина двигателя: 61 мм

Диаметр вала двигателя: 5 мм (конец 3,9 мм Орто-резьба)

Длина выходного вала: 35,5 мм

Длина свинца: прибл. 90 мм (8 P)

Вес: 232 грамм

(Три толстых линии являются трехфазной Основной линией двигателя, а пять тонких линий-это пять линий зала)

(Коричневая линия в пяти линиях Холла является положительным полюсом, синяя линия-отрицательным полюсом, а остальные три линии-выходными линиями)

Универсальный привод электромобиля может идеально управлять двигателем (может быть подключен только к 3 линиям или 8 линиям), а также может регулироваться или изменяться. Если подключены только 3 линии, DC12V также может управлять им. Но если вы хотите подключить 8 линий, минимальное напряжение составляет DC24V, чтобы управлять этим двигателем, считается, что зал имеет отношение. Однако, когда крутящий момент составляет DC12V, крутящий момент слишком мал, но это не означает много.

Номинальное напряжение этого мотора составляет DC105V, скорость, по оценке, составляет более 10000 оборотов. Мы можем проверить его без подходящего драйвера. Он может только проверить свои различные скорости ниже DC60V. Измеренные параметры следующие:

Напряжение: DC24V скорость: 2800 об/мин

Напряжение: DC30V скорость: 3500 об/мин

Напряжение: DC36V скорость: 4300 об/мин

Напряжение: DC48V скорость: 5800 об/мин

Напряжение: DC60V скорость: 7100 об/мин

Трудно получить такой красивый внутренний ротор постоянного тока бесщеточный мотор, или бесщеточный мотор японского (Sinho) бренда, качество, конечно, полюс, ложкой дегтя является Номинальное напряжение DC105V, этот привод напряжения более трудно найти, Потому что он протестирован под низким напряжением в DC36V, DC48V, DC60V, производительность также отличная, ультра-тихая, гладкая, и большой крутящий момент, поэтому рекомендуется снизить напряжение. Конечно, если у вас есть плата драйвера DC105V, вы можете использовать ее с уверенностью. Shinano бесщеточный мотор, качество очень хорошее .....
