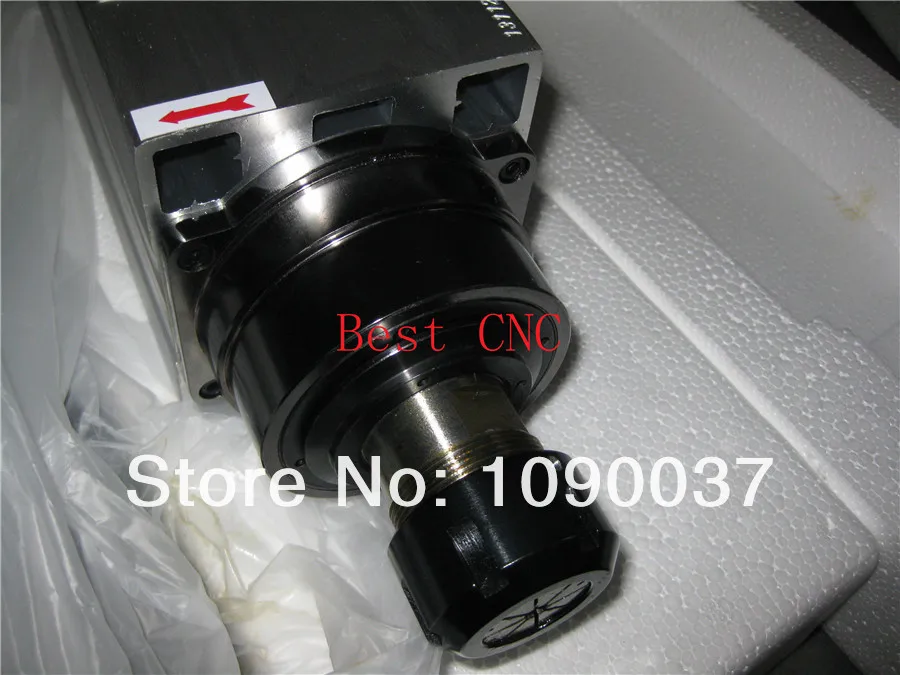

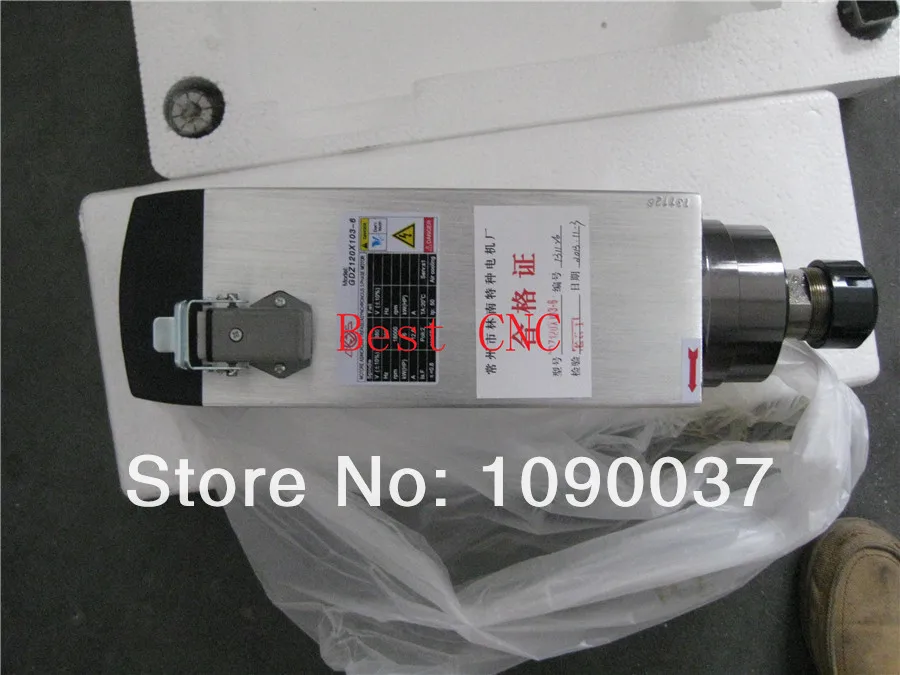

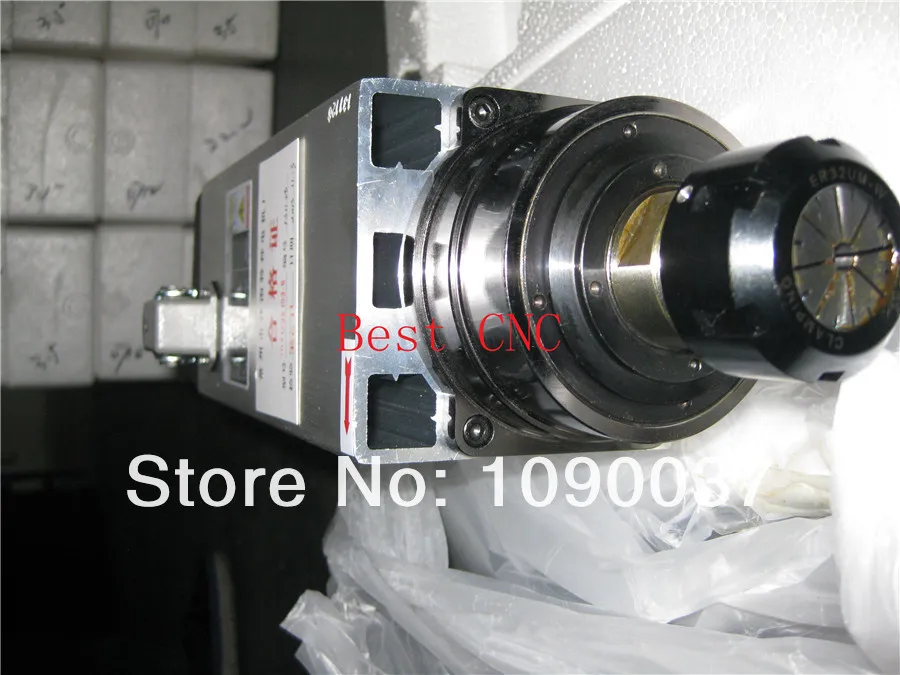

Шт. 3 кВт с воздушным охлаждением шпинделя гравировальный станок шпинделя МОТОР 3 кВт 4 шт. керамические подшипники

Описание

Шт. 3 кВт с воздушным охлаждением шпинделя гравировальный станок шпинделя МОТОР 3 кВт 4 шт. керамические подшипники

1. об/мин: 18000

2. мощность (кВт): 3

3. Напряжение (В): 220/380

4. ток (A): 10

5. частота (Гц): 300

6. холодный тип: охлаждение воздухом

7. Тип подшипника:CETA7005/P4 * 2 CETA7003/P4 * 2

8. цанги кусок: ER20 (3,175 мм, 4 мм, 6 мм, 8 мм, 10 мм, 12,7 мм)

9. Смазка: Смазка

10. Фаза: 3

11. Вес (кг): 7,5 кг

12. время ремонта: bearring (полгода), шпиндель (один год)
