Описание

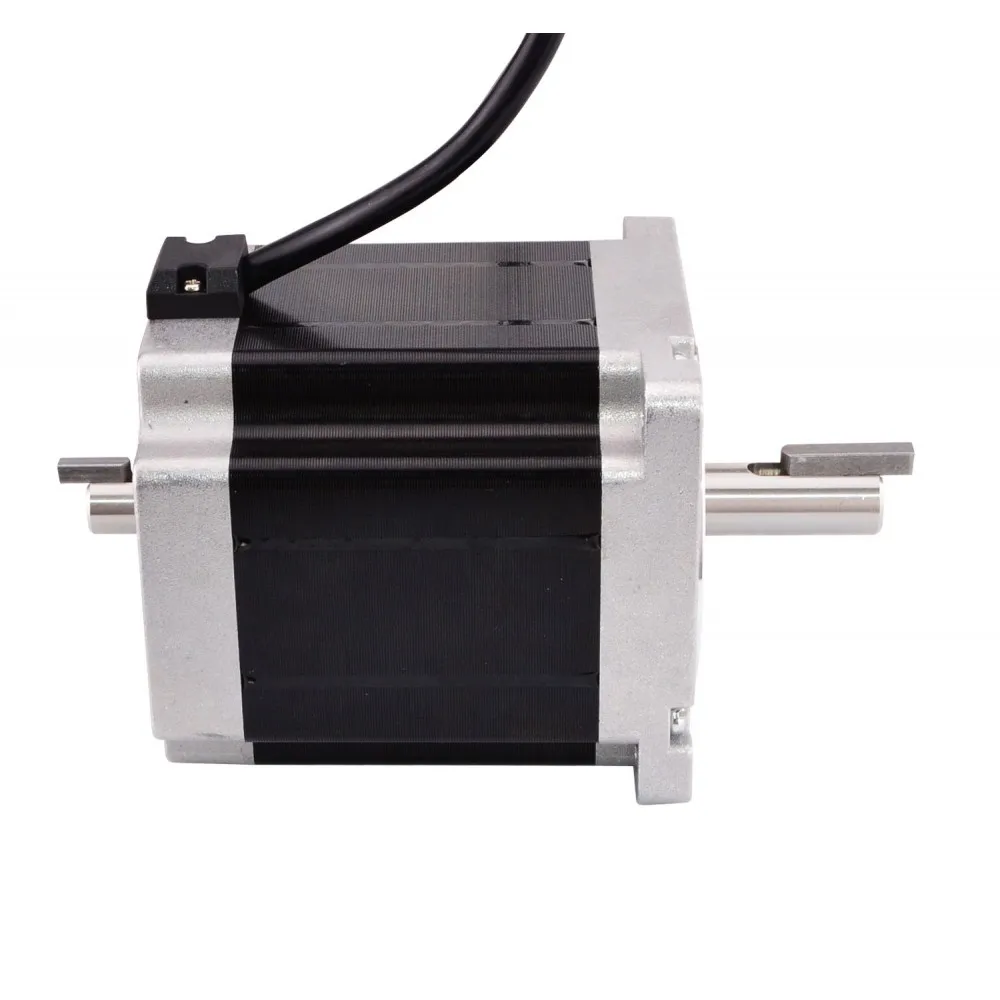

Это двухвальный двигатель с 15 мм длинным задним валом, а диаметр вала 12 мм. Резьбовые отверстия доступны на задней торцевой крышке, которая может быть использована для тормоза, кодировщик для ручных колес.

Электрические Параметры

Артикул производителя: 34HS38-4204D

Тип двигателя: биполярный шаговый

Шаг угол: 1,8 градусов

Удерживающий крутящий момент: 7,07 нм

Номинальный ток/фаза: 4.24A

Напряжение: 3,39 V

Фазовое сопротивление: 0,8 Ом

Индуктивность: 8mH ± 20% (1 кГц)

Физической Параметры

Размер рамы: 86x86 мм

Длина корпуса: 98 мм

Вал Диаметр: Φ14mm

Длина вала: 37 мм

Длина ключа: 25 мм

Длина заднего вала: 15 мм

Диаметр заднего вала: 12 мм

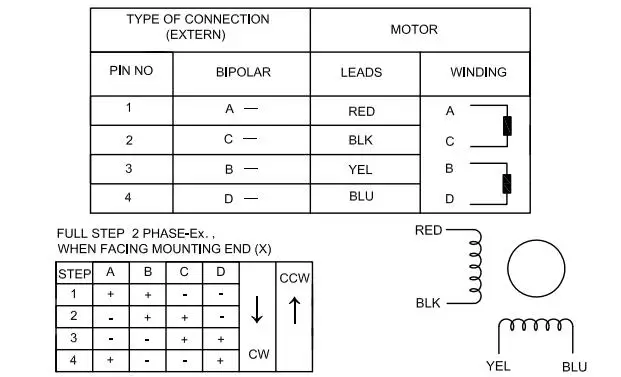

Количество проводов: 4

Длина свинца: 500 мм

Рисунок

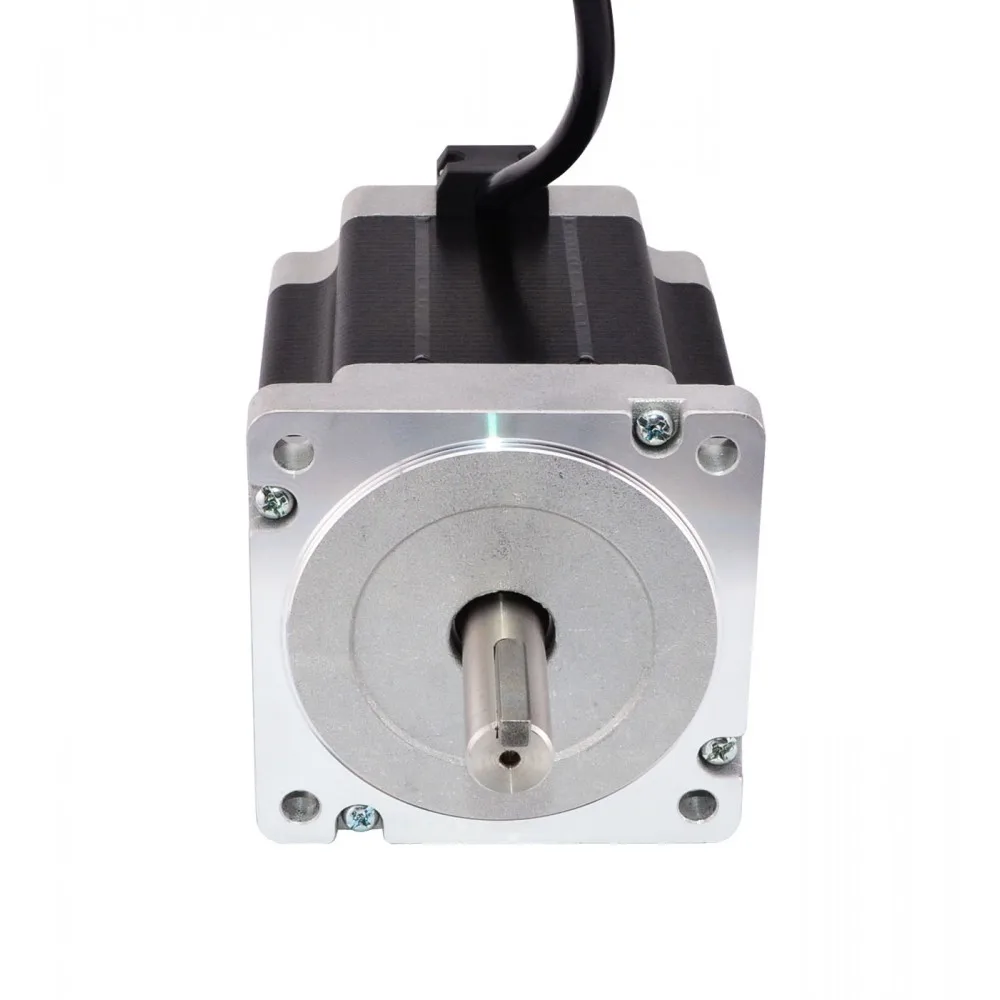

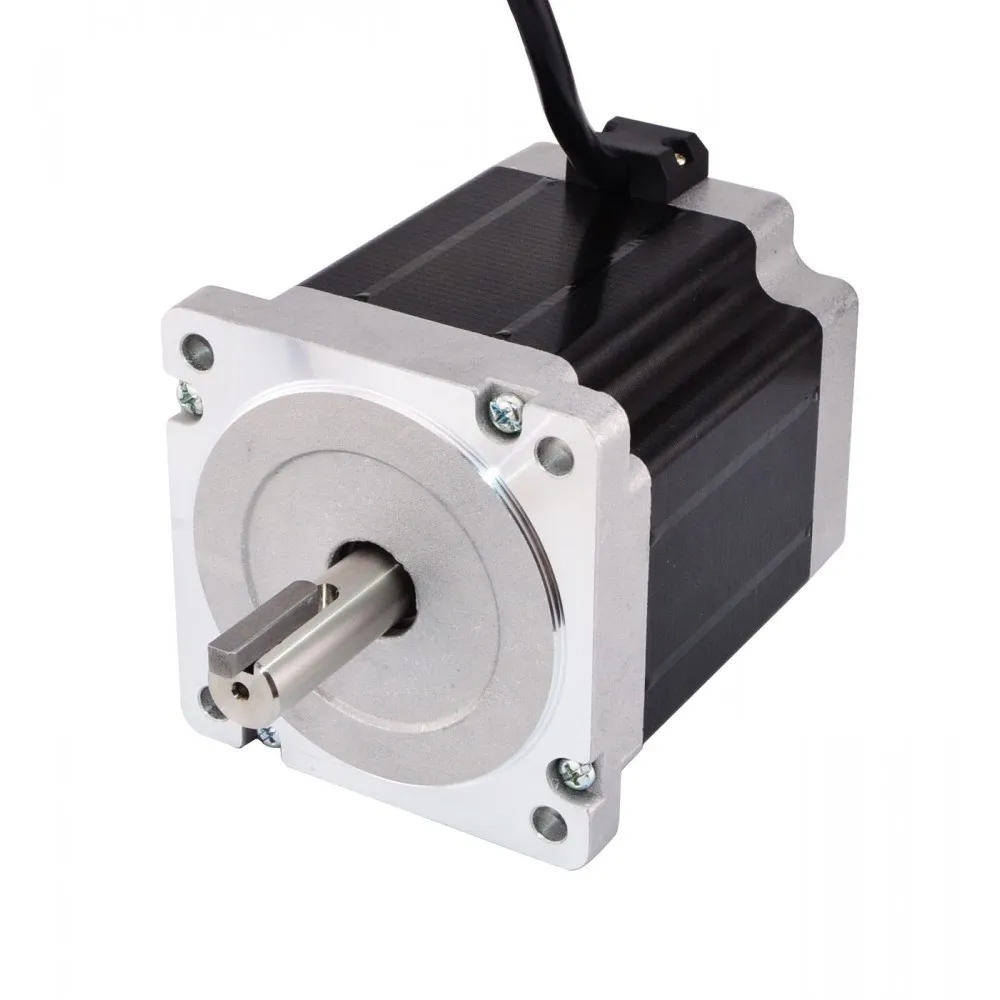

Шпоночным пазом для промышленных ворот двойной вал Nema 34 шагового двигателя 7.07Nm 86x86x98 мм 4-свинец 14 мм вал для гравировальный станок с ЧПУ, фрезерный станок с ЧПУ
